| Номер в госреестре | 69624-17 |
| Наименование СИ | Пробники напряжения емкостные |
| Обозначение типа СИ | CVP 2200A |
| Изготовитель | Компания "TESEQ GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 05.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники напряжения емкостные CVP 2200A (далее по тексту - пробники) предназначены для измерений уровня индустриальных радиопомех, создаваемых техническими средствами в линиях питания, связи и управления.
Принцип действия пробников основан на зависимости емкости конденсатора от изменения напряжения в измеряемой линии питания, связи и управления.
Конструктивно пробник состоит из внутреннего электрода (куба) с зажимным приспособлением для кабеля, экранирующего кожуха (внешний электрод) и активного преобразователя с высоким полным сопротивлением. Пробник имеет складную конструкцию, которая позволяет располагать его на испытуемом кабеле без нарушения электроснабжения. Регулировочный инструмент обеспечивает фиксацию кабеля в центральной части внутренней трубки.
Пропорциональное напряжение может измеряться между внутренним и внешним электродом (труба или экран, соответственно), если исследуемое техническое средство создает напряжение помех в соединительном кабеле. Напряжение измеряется с помощью активного преобразователя. Вход преобразователя зафиксирован внутренним электродом.

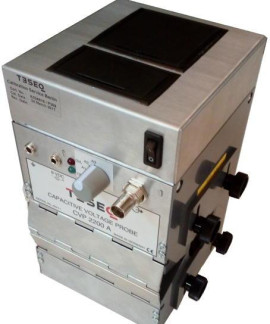

Общий вид пробника, место пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и знака поверки указаны на рисунке 1.
место нанесения
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,15 до 30 |
| Коэффициент калибровки в зависимости от режима затухания, дБ: | |
| Режим А1 (максимальное затухание) | 40 |
| Режим А2 (среднее затухание) | 30 |
| Режим А3 (минимальное затухание) | 20 |
| Пределы допускаемой погрешности определения коэффициента калибровки, дБ | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ширина х глубина х высота), мм, не более | 145x190x140 |
| Масса без батарей питания, кг, не более | 1,6 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более | от +15 до +25 80 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус пробника методом наклейки.
Таблица 3 - Комплект поставки пробников
| Наименование | Обозначение | Количество, шт. |
| Пробник напряжения емкостной | CVP 2200A | 1 |
| Калибровочный стенд | 1 | |
| Нагрузка 50 Ом, с разъёмом типа N | 1 | |
| Кабель 1 м | BNC-N | 1 |
| Зарядное устройство аккумулятора | 1 | |
| Переходник источника питания | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 69624-17 «Инструкция. Пробники напряжения емкостные CVP 2200V компании «TESEQ GmbH», Германия. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 15.06.2017 г.
Основные средства поверки:
- генератор сигналов Г4-219 (рег. 33132-06);
- приемник измерительный R&S ESU8 (рег. № 41971-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых пробников с требуемой точностью.
Знак поверки наносится на корпус пробника методом наклейки и в свидетельство
о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к пробникам напряжения емкостным CVP 2200V
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от Г10" до 210 Гц
ГОСТ Р 51318.16.1.2-2007 Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
| Зарегистрировано поверок | 30 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
