| Номер в госреестре | 69625-17 |
| Наименование СИ | Анализаторы мощности |
| Обозначение типа СИ | PA2201A, PA2203A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2017 |
| Срок свидетельства | 05.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы мощности PA2201A, PA2203A (далее - анализаторы) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрической мощности (полной, активной, реактивной), фазового сдвига и отображения формы сигнала.
Принцип действия анализаторов основан на преобразовании аналогового сигнала с помощью аналого-цифрового преобразователя, с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра, и отображении на жидкокристаллическом дисплее результатов измерений.
Конструктивно анализаторы выполнены в защищенном корпусе, питающиеся от сети переменного тока. На лицевой панели расположены: сенсорный жидкокристаллический дисплей, переключатели, клавиши и ручки управления, которые позволяют изменять настройки режимов измерений, управлять отображением результатов измерений на дисплее. На задней панели расположены: измерительные модули, входы/выходы триггера, разъемы LAN и USB. Каждый измерительный модуль имеет независимые входы напряжения и тока со встроенными токовыми шунтами, входы типа BNC для подключения внешних датчиков/пробников.
Анализаторы выпускаются в следующих модификациях PA2201A, PA2203A, которые отличаются количеством измерительных модулей. В модификации PA2201A два измерительных модуля, в модификации PA2203A четыре измерительных модуля.

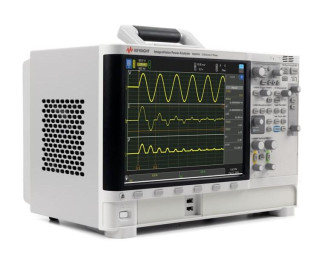

Общий вид анализаторов, схема пломбировки от несанкционированного доступа и места нанесения знаков утверждения типа и поверки представлены на рисунках 1 и 2.
Место пломбирования
■шппншт
■а
М" А --
\ о-
Or--!"! | , ! <>- •
Ш, *1
3*
I
к
Место нанесения знака утверждения типа
Место нанесения знака поверки
| Место нанесения знака | Место нанесения знака | |
| утверждения типа | поверки |
Рисунок 2 - Общий вид анализаторов PA2203A
Программное обеспечение (далее - ПО) анализаторов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Метрологические характеристики анализаторов нормированы с учетом влияния программного обеспечения. Метрологическая значимая часть ПО отдельно не выделена.
Уровень защиты программного обеспечения анализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PA2200 Series Firmware |
| Номер версии (идентификационный номер ПО) | не ниже 2.34 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики в режиме измерения напряжения постоянного тока
| Предел измерений, В | Пределы допускаемой основной абсолютной погрешности, В (при температуре окружающего воздуха (23±5) °С) |
| 5 | ±(0,0005-иизм+0,0005-Цпред .+0,0001) |
| 10 | |
| 20 | |
| 50 | |
| 100 | |
| 200 | |
| 500 | |
| 1000 | |
| Примечания 1 иизм. - измеренное значение напряжения постоянного тока, В 2 ипред. - предел измерений, В 3 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,00005-иизм.+0,00005-ипред.)/°С | |
Таблица 3 - Метрологические характеристики в режиме измерения напряжения переменного тока
| Пределы измерений, В | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, В (при температуре окружающего воздуха (23±5) °С) |
| 5 10 20 50 100 200 | От 10 до 40 Гц включ. | ±(0,0006-иизм.+0,0005-ипред.+0,0001) |
| Св. 40 до 100 Гц включ. | ±(0,0005-иизм.+0,0005-ипред+0,0001) | |
| Св. 100 Гц до 1 кГц включ. | ±(0,0005-иизм.+0,0005-ипред.+0,0001) | |
| Св. 1 до 10 кГц включ. | ±(0,0010-Цизм .+0,0005 -Ипред .+0,0001) | |
| Св. 10 до 100 кГц включ. | ±(0,0080-иизм+0,0040-ипред.+0,0001) | |
| Св. 100 кГц до 1 МГц включ. | ±(0,00008№иизм.+0,005^ипред+0,0001) | |
| 500 1000 | От 40 до 100 Гц включ. | ±(0,0005-иизм.+0,0005-ипред+0,0001) |
| Св. 100 Гц до 1 кГц включ. | ±(0,0005-иизм+0,0005-Цпред .+0,0001) | |
| Св. 1 до 10 кГц включ. | ±(0,0010-Цизм+0,0005 -Ипред+0,0001) | |
| Св. 10 до 100 кГц включ. | ±(0,0080-иизм.+0,0040-ипред+0,0001) | |
| Примечания 1 иизм. - измеренное значение напряжения переменного тока, В 2 ипред. - предел измерений, В 3 F - значение частоты измеряемого напряжения, кГц 4 k - нормирующий коэффициент —— кГц 5 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,00005^иизм+0,00005^пред.)/°С | ||
| Предел измерений для внешнего токового входа BNC, В | Пределы допускаемой основной абсолютной погрешности, А (при температуре окружающего воздуха (23±5) °С) |
| 0,05 | ±(0 0005-! +0 0005- Uпред' + 1 -0 0001) |
| 0,1 | |
| 0,2 | |
| 0,5 | |
| 1 | R преобр. R преобр. |
| 2 | |
| 5 | |
| 10 | |
| Примечания 1 !изм. - измеренное значение силы постоянного тока, А 2 ипред. - предел измерений для внешнего токового входа BNC, В 3 R^c^. - коэффициент преобразования равный отношению предела измерений для внешнего токового входа BNC к пределу измерений подключаемого преобразователя тока в В напряжение, а 4 Температурный коэффициент на каждый градус за пределами (23±5) °С U ±(0,00005Пизм +0,00020- пред )/°С R преобр. | |
Таблица 5 - Метрологические характеристики в режиме измерения силы постоянного тока для входа 2 А
| Предел измерений, А | Пределы допускаемой основной абсолютной погрешности, А (при температуре окружающего воздуха (23±5) °С) |
| 0,01 | ±(0,0008-1изм.+0,0004-1пред.+0,00005) |
| 0,02 | |
| 0,05 | |
| 0,1 | |
| 0,2 | |
| 0,5 | |
| 1 | |
| 2 | |
| Примечания 1 !изм. - измеренное значение силы постоянного тока, А 2 1пред. - предел измерений, А 3 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,00005-1изм.+0,00020-1пред.)/°С | |
| Предел измерений, А | Пределы допускаемой основной абсолютной погрешности, А (при температуре окружающего воздуха (23±5) °С) |
| 0,2 | ±(0,0008-1изм.+0,0004-1пред.+0,001) |
| 0,5 | |
| 2 | |
| 5 | |
| 10 | |
| 20 | |
| 50 | |
| Примечания 1 !изм. - измеренное значение силы постоянного тока, А 2 1пред. - предел измерений, А 3 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,00005-1изм.+0,00020-1пред.)/°С | |
Таблица 7 - Метрологические характеристики в режиме измерения силы переменного тока для входа 2 А
| Пределы измерений, А | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, А (при температуре окружающего воздуха (23±5) °С) |
| 0,01 0,02 0,05 0,1 0,2 0,5 1 2 | От 10 до 40 Гц включ. | ±(0,0008-1изм.+0,0003-1пред .+0,00005) |
| Св. 40 до 100 Гц включ. | ±(0,0008-1изм.+0,0003-1пред .+0,00005) | |
| Св. 100 Гц до 1 кГц включ. | ±(0,0010-1изм.+0,0005-1пред .+0,00005) | |
| Св. 1 до 10 кГц включ. | ±(0,0050-!изм.+0,0020-!пред .+0,00005) | |
| Примечания 1 !изм. - измеренное значение силы переменного тока, А 2 1пред. - предел измерений, А 3 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,00005- !изм+0,00005-1пред.)/°С | ||
| Пределы измерений для внешнего токового входа BNC, В | Диапазон частот | Пределы допускаемой основной абсолютной погрешности при температуре окружающего воздуха(23±5)°С |
| 0,05 0,1 0,2 0,5 1 2 5 10 | От 10 до 40 Гц включ. | U 1 ±(0,0006-1изм+0,0005- пред + -0,0001) R преобр. R преобр. |
| Св. 40 до 100 Гц включ. | ±(0,0005-1Шм+0,0005- Ипред' + 1 -0,0001) R преобр. R преобр. | |
| Св. 100 Гц до 1 кГц включ. | ±(0,0005-1изм +0,0005 • Ипред' + 1 -0,0001) R преобр. R преобр. | |
| Св. 1 до 10 кГц включ. | U 1 ±(0,0010^1изм +0,0005 • пред + ^0,0001) R преобр. R преобр. | |
| Св. 10 до 100 кГц включ. | U 1 ±(0,0080- 1изм +0,0040^ пред + Ю,0001) R преобр. R преобр. | |
| Св. 100 кГц до 1 МГц включ. | ±(0,00008№[изм + 0,005^ Uпред + R преобр. + 1 ^0,0001) R преобр. | |
| Примечания 1 1изм. - измеренное значение силы переменного тока, А 2 ипред. - предел измерений для внешнего токового входа BNC, В 3 К-преобр. - коэффициент преобразования равный отношению предела измерений для внешнего токового входа BNC к пределу измерений подключаемого преобразователя тока в В напряжение, а 4 F - значение частоты измеренного напряжения, кГц 5 k - нормирующий коэффициент —— кГц 6 Температурный коэффициент на каждый градус за пределами (23±5) °С U ±(0,00005-1изм +0,00005- пред )/°С R преобр. | ||
| Пределы измерений, А | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, А (при температуре окружающего воздуха (23±5) °С) | |
| 0,2 0,5 2 5 10 | От 10 до 40 Гц включ. | ±(0,0008-1изм.+0,0003-1пред.+0,001) | |
| Св. 40 до 100 Гц включ. | ±(0,0008-1изм.+0,0003-1пред.+0,001) | ||
| Св. 100 Гц до 1 кГц включ. | ±(0,0010-1изм.+0,0005 -1пред.+0,001) | ||
| 20 50 | Св. 1 до 10 кГц включ. | ±(0,0050-1изм.+0,0020-!пред.+0,001) | |
| Примечания 1 !изм. - измеренное значение силы переменного тока, А 2 1пред. - предел измерений, А 3 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,00005-1изм.+0,00005-1пред.)/°С | |||
Таблица 10 - Метрологические характеристики в режиме измерения активной мощности переменного тока для внешнего токового входа BNC_
| Диапазон частот | Пределы допускаемой основной абсолютной погрешности, Вт (при температуре окружающего воздуха (23±5) °С) |
| 1 | 2 |
| От 10 до 40 Гц включ. | ±(0,0008-Ризм+0,0008-Рпред+ Uизм -0,0001) R преобр. |
| Св. 40 до 100 Гц включ. | ±(0,0008-Ризм+0,0008-Рпред+ Uизм -0,0001) R преобр. |
| Св. 100 Гц до 1 кГц включ. | ±(0,0008-Ризм+0,0008-Рпред+ Uизм -0,0001) R преобр. |
| Св. 1 до 10 кГц включ. | ±(0,0015-Ризм.+0,0008-Рпред.+ -0,0001) преобр. |
| Св. 10 до 100 кГц включ. | ±(0,016-Ризм.+0,007-Рпред.+ -0,0001) преобр. |
| Примечания 1 Ризм. - измеренное значение активной мощности переменного тока, Вт 2 Рпред. - предел измерений активной мощности переменного тока, определяется как (предел измерений переменного напряжения) х (предел измерений силы переменного тока), Вт 3 иизм. - измеренное значение напряжения переменного тока, В 4 R^^. - коэффициент преобразования равный отношению предела измерений для внешнего токового входа BNC к пределу измерений подключаемого преобразователя тока в В напряжение, а 5 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,0001 -Ризм+0,0001-Рпред)/°С | |
| Диапазон частот | Пределы допускаемой основной абсолютной погрешности, вар (при температуре окружающего воздуха (23±5) °С) |
| От 10 до 40 Гц включ. | ±(0,0008^изм.+0,0008^пред.+ —--им— *0,0001) преобр. |
| Св. 40 до 100 Гц включ. | ±(0,0008^изм.+0,0008^пред.+ —--им— *0,0001) преобр. |
| Св. 100 Гц до 1 кГц включ. | ±(0,0008^изм.+0,0008^пред.+ —--им— *0,0001) преобр. |
| Св. 1 до 10 кГц включ. | ±(0,0015^изм.+0,0008^пред.+ —--им— *0,0001) преобр. |
| Св. 10 до 100 кГц включ. | ±(0,016^изм.+0,007^пред.+ —*0,0001) преобр. |
| Примечания 1 Qro^ - измеренное значение реактивной мощности переменного тока, вар 2 Q^. - предел измерений реактивной мощности переменного тока, определяется как (предел измерений переменного напряжения) х (предел измерений силы переменного тока), вар 3 иизм. - измеренное значение напряжения переменного тока, В 4 —преобр. - коэффициент преобразования равный отношению предела измерений для внешнего токового входа BNC к пределу измерений подключаемого преобразователя тока в В напряжение, ^ 5 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,0001 •^изм+0,0001^пред)/°С | |
| Диапазон частот | Пределы допускаемой основной абсолютной погрешности В-А (при температуре окружающего воздуха (23±5) °С) |
| От 10 до 40 Гц включ. | ±(0,0008^Шм+0,0008^пред+ Uизм -0,0001) R преобр. |
| Св. 40 до 100 Гц включ. | ±(0,0008^Шм+0,0008^пред+ Uизм -0,0001) R преобр. |
| Св. 100 Гц до 1 кГц включ. | ±(0,0008^Шм+0,0008^пред+ Uизм -0,0001) R преобр. |
| Св. 1 до 10 кГц включ. | ±(0,0015• Бизм +0,0008- Бпред + ^ -0,0001) R преобр. |
| Св. 10 до 100 кГц включ. | ±(0,016-8изм.+0,007-Бпред.+ -0,0001) преобр. |
| Примечания 1 Бизм. - измеренное значение полной мощности переменного тока, В-А 2 Бпред. - предел измерений полной мощности переменного тока, определяется (предел измерений переменного напряжения)х(предел измерений силы переменного тока), В-А 3 U^. - измеренное значение напряжения переменного тока, В 4 К-преобр. - коэффициент преобразования равный отношению предела измерений для внешнего токового входа BNC к пределу измерений подключаемого преобразователя тока в В напряжение, а 5 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,0001- 8изм+0,0001-8пред)/°С | |
Таблица 13 - Метрологические характеристики в режиме измерения активной мощности переменного тока для входа 2 А и 50 А_
| Вход | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, Вт (при температуре окружающего воздуха (23±5) °С) |
| 1 | 2 | 3 |
| 2 А | От 10 до 40 Гц включ. | ±(0,001 •Pизм.+0,0005•Pпред.+Uизм.•0,00005) |
| Св. 40 до 100 Гц включ. | ±(0,001 •Pизм.+0,0005•Pпред.+Uизм.•0,00005) | |
| Св. 100 Гц до 1 кГц включ. | ±(0,001 •Pизм.+0,0005•Pпред.+Uизм.•0,00005) | |
| Св. 1 до 10 кГц включ. | ±(0,005•Pизм.+0,0005•Pпред.+Uизм.•0,00005) | |
| Св. 10 до 100 кГц включ. | ±(0,0005 •F•k•Pизм.+0,007•Pизм.+Uизм. ^0,00005) |
| 1 | 2 | 3 |
| 50 А | От 10 до 40 Гц включ. | ±(0,001 ^изм .+0,0005 •P пред.+иизм/0,001) |
| Св. 40 до 100 Гц включ. | ±(0,001 •Pизм.+0,0005•Pпред.+Uизм.•0,001) | |
| Св. 100 Гц до 1 кГц включ. | ±(0,001 •Pизм.+0,0005•Pпред.+Uизм.•0,001) | |
| Св. 1 до 10 кГц включ. | ±(0,005•Pизм.+0,0005•Pпред.+Uизм.•0,001) | |
| Св. 10 до 100 кГц включ. | ±(0,0005•F•k•Pизм.+0,007•Pизм.+Uизм.•0,001) |
Примечания
1 Pro^ - измеренное значение активной мощности переменного тока, Вт
2 Pпред. - предел измерений активной мощности переменного тока, определяется как (предел измерений переменного напряжения) х (предел измерений силы переменного тока), Вт
3 иизм. - измеренное значение напряжения переменного тока, В
4 F - значение частоты измеренного напряжения, кГц
5 k - нормирующий коэффициент ——
кГц
6 Температурный коэффициент на каждый градус за пределами (23±5) °С
±(0,0001 ^+0,0001^)/^_
Таблица 14 - Метрологические характеристики в режиме измерения реактивной мощности переменного тока для входа 2 А и 50 А
| Вход | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, вар (при температуре окружающего воздуха (23±5) °С) |
| 2 А | От 10 до 40 Гц включ. | ±(0,001 •Qизм.+0,0005•Qпред.+Uизм.•0,00005) |
| Св. 40 до 100 Гц включ. | ±(0,001 •Qизм.+0,0005•Qпред.+Uизм.•0,00005) | |
| Св. 100 Гц до 1 кГц включ. | ±(0,001 •Qизм.+0,0005•Qпред.+Uизм.•0,00005) | |
| Св. 1 до 10 кГц включ. | ±(0,005•Qизм.+0,0005•Qпред.+Uизм.•0,00005) | |
| Св. 10 до 100 кГц включ. | ±(0,0005-Г-к^изм.+ 0,007^Шм. + ^зм/ 0,00005) | |
| 50 А | От 10 до 40 Гц включ. | ±(0,001 •Qизм.+0,0005•Qпред.+Uизм.•0,001) |
| Св. 40 до 100 Гц включ. | ±(0,001 •Qизм.+0,0005•Qпред.+Uизм.•0,001) | |
| Св. 100 Гц до 1 кГц включ. | ±(0,001 •Qизм.+0,0005•Qпред.+Uизм.•0,001) | |
| Св. 1 до 10 кГц включ. | ±(0,005•Qизм.+0,0005•Qпред.+Uизм.•0,001) | |
| Св. 10 до 100 кГц включ. | ±(0,0005•F•k•Qизм.+0,007•Qизм.+Uизм.•0,001) | |
| Примечания 1 Qro^ - измеренное значение реактивной мощности переменного тока, вар 2 Q^. - предел измерений реактивной мощности переменного тока, определяется как (предел измерений переменного напряжения) х (предел измерений силы переменного тока), вар 3 U^. - измеренное значение напряжения переменного тока, В 4 F - значение частоты измеренного напряжения, кГц 5 k - нормирующий коэффициент —— кГц 6 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,0001 ^изм+0,0001 ^пред)/°С | ||
| Вход | Диапазон частот | Пределы допускаемой основной абсолютной погрешности, В-А (при температуре окружающего воздуха (23±5) °С) |
| 2 А | От 10 до 40 Гц включ. | ±(0,001 ^изм.+0,0005^пред.+иизм/0,00005) |
| Св. 40 до 100 Гц включ. | ±(0,001 ^изм.+0,0005^пред.+иизм/0,00005) | |
| Св. 100 Гц до 1 кГц включ. | ±(0,001 ^изм.+0,0005^пред.+иизм/0,00005) | |
| Св. 1 до 10 кГц включ. | ±(0,005^изм.+0,0005^пред.+иизм/0,00005) | |
| Св. 10 до 100 кГц включ. | ±(0,0005Т^изм.+ 0,007^изм.+иШм/ 0,00005) | |
| 50 А | От 10 до 40 Гц включ. | ±(0,001 ^изм.+0,0005^пред.+иизм/0,001) |
| Св. 40 до 100 Гц включ. | ±(0,001 ^изм.+0,0005^пред.+иизм/0,001) | |
| Св. 100 Гц до 1 кГц включ. | ±(0,001 ^изм.+0,0005^пред.+иизм/0,001) | |
| Св. 1 до 10 кГц включ. | ±(0,005^изм.+0,0005^пред.+иизм/0,001) | |
| Св. 10 до 100 кГц включ. | ±(0,0005^к^изм.+0,007^изм.+иизм/0,001) |
Примечания
1 S^. - измеренное значение полной мощности переменного тока, В-А
2 S пред. - предел измерений полной мощности переменного тока, определяется как (предел измерений переменного напряжения)х(предел измерений силы переменного тока), В-А
3 иизм. - измеренное значение напряжения переменного тока, В
4 F - значение частоты измеренного напряжения, кГц
5 k - нормирующий коэффициент ——
кГц
6 Температурный коэффициент на каждый градус за пределами (23±5) °С ±(0,0001^изм 0,0001'^пред)/°С_
Таблица 16 - Метрологические характеристики при измерении фазового сдвига (ф)
| Наименование характеристики | Значение |
| Диапазон измерений, .. | от -90 до 90 |
| Пределы допускаемой основной абсолютной погрешности измерений фазового сдвига, .° | ±(0,03+0,054-F-k) |
| Примечания 1 F - значение частоты измеренного напряжения, кГц 2 к - нормирующий коэффициент —— кГц | |
Общие примечание для всех режимов измерений:
- входной сигнал должен быть синусоидальным, с амплитудой от 10 до 110 % от диапазона, без синфазного сигнала. Длительность сигнала должна быть не менее 200 мс.
Таблица 17 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 50/60 110+10 I 1U_10 50/60/400 |
| Мощность потребления, В-А | 180 |
| Наименование характеристики | Значение |
| Г абаритные размеры (длина х ширина х высота), мм, | |
| не более: | |
| - высота | 272,8 |
| - ширина | 308 |
| - длина | 426 |
| Масса, кг, не более: | |
| - РА2201А | 11,4 |
| - РА2203А | 12,3 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 0 до +55 |
| - относительная влажность, %, при температуре | 80 |
| +40 °С, не более | |
| Коэффициент гармоник (на полной шкале для всех | -75 |
| входов при частоте до 10 кГц, до 250 гармоники), дБ |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки в месте, указанном на рисунке 2.
Таблица 18 - Комплектность средства измерений
| Наименование и обозначение | Обозначение | Количество |
| Анализаторы мощности | PA2201A или PA2203A | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| Токовые соединители | - | 2 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | РТ-МП-4198-551-2017 | 1 экз. |
осуществляется по документу РТ-МП-4198-551-2017 «ГСИ. Анализаторы мощности РА2201А, РА2203А. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.09.2017 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5720А с усилителем Fluke 5725A (регистрационный номер в Федеральном информационном фонде 52495-13);
- усилитель тока Fluke 52120А (регистрационный номер в Федеральном информационном фонде 61033-15);
- шунты переменного тока Fluke A40B (регистрационный номер в Федеральном информационном фонде 51518-12);
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14);
- калибратор универсальный Fluke 5520А с модулем PQ (регистрационный номер в Федеральном информационном фонде 29282-05);
- осциллограф цифровой MSO-X 4104A (регистрационный номер в Федеральном информационном фонде 53386-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке и на анализатор в месте, указанном на рисунках 1 и 2.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 + 30 А ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц Техническая документация изготовителя Keysight Technologies Malaysia Sdn. Bhd.
| Зарегистрировано поверок | 22 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
