Весы вагонные ВВЭ-С, 69627-17

Назначение

Весы вагонные ВВЭ-С (далее - весы) предназначены для измерений массы.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Весы состоят из одного или нескольких грузоприемных устройств (в зависимости от модификации, далее - ГПУ) и весоизмерительного устройства.

ГПУ может иметь от одной до восьми механически не связанных между собой секций. Каждая секция ГПУ опирается на четыре датчика.

В зависимости от модификации весов секции могут быть выделены в комбинации, представляющие собой самостоятельные ГПУ, управление которыми производится при помощи устройства переключения ГПУ. Информация о принадлежности секций к конкретному ГПУ приведена на маркировочной табличке, установленной непосредственно на раме каждой секции ГПУ, и на электронном весоизмерительном устройстве или отображается на дисплее ПК в рабочем окне программы «Весы вагонные ВВЭ».

Электронное весоизмерительное устройство представляет собой индикатор (п.Т.2.2.2 ГОСТ OIML R 76-1-2011) или терминал (п.Т.2.2.5 ГОСТ OIML R 76-1-2011).

Сигнальные кабели датчиков подключены к весоизмерительному устройству через соединительную (распределительную и/или клеммную) коробку.

Датчики, используемые в составе весов:

-    датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (Госреестр № 60480-15);

-    датчики весоизмерительные тензорезисторные WBK (Госреестр № 56685-14);

-    датчики весоизмерительные тензорезисторные WBK-D (Госреестр № 54471-13).

Индикаторы, используемые в составе весов:

-    приборы весоизмерительные WE, модификации WE2111 (Госреестр № 61808-15);

-    приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A (Госреестр № 50968-12);

-    прибор весоизмерительный М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Терминалы, используемые в составе весов:

-    терминалы весоизмерительные CI, NT, модификации CI-200D, CI-600D (Госреестр № 54472-13);

-    прибор весоизмерительный М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Приборы весоизмерительные М1РС-01 и М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза, выполнены в виде промышленного или персонального компьютера с установленным специализированным программным обеспечением расчета и индикации результатов измерений «Весы вагонные ВВЭ»», и включают в себя внешнее или встроенное устройство обработки аналоговых данных (М1РС-01) и/или устройство обработки цифровых данных (М1РС-03), а так же стабилизированный источник питания.

Весы снабжены следующими устройствами и функциями:

а)    в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011:

-    устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

-    устройство слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    режим работы многодиапазонных весов (4.10);

-    устройство переключения ГПУ (Т.2.7.8)

б)    дополнительные и сервисные функции:

-    определение нагрузки от каждой тележки и стороны вагона.

Весы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками согласно таблицам 2 - 3 и конструктивным исполнением ГПУ.

Модификации весов имеют обозначение вида: ВВЭ-С-[1]-[2]-[3]-[4]-[5]-[6], где:

[1]    - значение максимальной нагрузки Max (Maxr), т: 20; 30; 40; 50; 60; 80; 100; 120; 150; 200; 250;

[2]    - условное обозначение значения поверочного интервала (е):

1    - для однодиапазонных весов: 10 кг;

2    - для однодиапазонных весов: 20 кг;

3    - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2): 10/20 кг;

4    - для однодиапазонных весов: 50 кг;

5    - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2): 20/50 кг;

6    - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2/e3 диапазона взвешивания W3): 10/20/50 кг.

7    - для однодиапазонных весов: 100 кг;

8    - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2): 50/100 кг;

9    - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2/e3 диапазона взвешивания W3): 20/50/100 кг.

[3]    - условное обозначение датчиков в составе весов:

А1 -датчики С16А;

А2 - датчики WBK;

Ц1 - датчики C16i;

Ц2 - датчики WBK-D;

[4]    - условное обозначение числа поверочных интервалов n в одном или нескольких диапазонах взвешивания:

-    Т - при 3000 < n < 5000;

-    отсутствует при n < 3000;

[5]    - Ex - условное обозначение весов во взрывозащищенном исполнении;

[6]    - условное обозначение количества подключенных ГПУ (наличие устройства переключения ГПУ):

-    II - два

-    III - три;

-    отсутствует для модификаций с одним ГПУ.

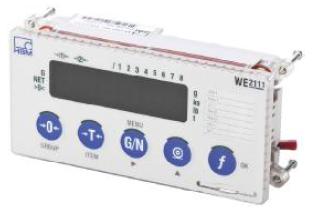

Общий вид ГПУ представлен на рисунке 1, электронных весоизмерительных устройств

- на рисунке 2, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки - на рисунке 3.

CI-600D    Соединительная коробка

Рисунок 3 - Схемы пломбировки (где 1 - пломба в виде разрушаемой наклейки,

2 - свинцовая или пластиковая пломба, 3 - мастичная пломба).

Программное обеспечение

Программное обеспечение (далее - ПО) «Весы вагонные ВВЭ» является автономным и состоит из метрологически значимой («ПИМ») и незначимой частей. Исполняемые файлы ПО защищены от случайного или намеренного изменения. При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением. В случае несовпадения идентификационных данных работа ПО блокируется. Для проверки законодательно контролируемых параметров предусмотрен идентификатор, который обновляет показания при изменении одного или более значений законодательно контролируемых параметров. Идентификационные признаки метрологически значимой части ПО (таблица 1) отображаются на дисплее в рабочем окне программы при переходе в раздел «Справка - О программе», а также в главном окне программы «ПИМ». Корпус весоизмерительных приборов M1PC-01 и M1PC-03 пломбируется, что препятствует смене носителя с установленным на нем ПО.

ПО весов с электронными весоизмерительными приборами WE2111, CI-6000A, CI-200D или CI-600D является встроенным, используется в стационарной (закрепленной) аппаратной части и является полностью метрологически значимым. Идентификационным признаком ПО служит номер версии (идентификационный номер), который отображается на дисплее весов при включении. Для защиты от несанкционированного доступа к параметрам настройки и регулировки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса электронного весоизмерительного устройства. ПО не может быть модифицировано после принятия защитных мер и изменения положения переключателя настройки и регулировки.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011    III (средний)

Диапазон уравновешивания тары однодиапазонных весов    100 % Max

Диапазон уравновешивания тары многодиапазонных весов 100 % Max2 или 100 % Max3 Модификации весов, максимальная нагрузка Мах (Махг), поверочный интервал e (ег), число поверочных интервалов n (n), действительная цена деления шкалы d (d) приведены в таблицах 2, 3.

Таблица 2 - Однодиапазонные весы

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе индикатора (терминала) и/или ГПУ весов, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», Приложение ДА «Методика поверки весов».

Основные средства поверки: гири, соответствующие классу М1, М1-2 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на индикатор (терминал), соединительную коробку и/или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

ИТ.404432.120 ТУ-2017 «Весы вагонные ВВЭ-С. Технические условия».
