| Номер в госреестре | 69637-17 |
| Наименование СИ | Системы автоматизированные информационно-измерительные учетно-коммерческие |
| Обозначение типа СИ | Юнивеф-ЭСКО |
| Изготовитель | Акционерное общество «Энергосервисная компания 3Э» (АО «ЭСКО 3Э»), г. Москва; ООО "Юнивеф", г.Москва (срок свидетельства: 05.12.2022 г.) |
| Год регистрации | 2017 |
| Срок свидетельства | 05.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные информационно-измерительные учетно-коммерческие «Юнивеф-ЭСКО» (далее - система), предназначены для:
- измерений и учета количества теплоты (тепловой энергии), количественных и качественных параметров теплоносителя (горячей воды) в системах теплоснабжения;
- измерений и учета объёма холодной и горячей воды в системах водоснабжения;
- измерений и учета количественных и качественных параметров потребления электрической энергии;
- измерений и учета объемного расхода (объема) и параметров газа;
- обеспечения автоматизированного сбора, обработки, передачи и регистрации измерительной информации;
- хранения и ведения баз данных параметров энергоресурсов;
- обеспечения автоматизированного контроля параметров энергоресурсов на объектах учёта и мониторинга за состоянием оборудования;
- анализа качества параметров энергоресурсов при предоставлении коммунальных услуг ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность;
- предоставления измерительной информации в формах коммерческого учёта заинтересованным организациям и в другие существующие автоматизированные системы учёта энергоресурсов.
Система представляет собой многофункциональную, трехуровневую иерархическую структуру, состоящую из измерительных, связующих, вычислительных и вспомогательных компонент, которые образуют измерительные каналы (ИК) по видам энергоресурсов. Система в соответствии с классификацией ГОСТ Р 8.596-2002 определяется как ИС-1.
Первый уровень состоит из измерительных компонентов (средства измерений (СИ), внесенных в Федеральный информационный фонд по обеспечению единства измерений (далее -ФИФ ОЕИ)) осуществляющих измерение количественных и качественных параметров энергоресурсов (количество теплоты (тепловая энергия), объемного расхода (объема) и температуры (разности температур) теплоносителя, объема холодной и горячей воды, активной и реактивной электрической энергии, объемного расхода (объема) газа), непрерывно или дискретно, с требуемым интервалом времени. Перечень измерительных компонентов, которыми может комплектоваться данный уровень, приведен в таблицах 1 - 4.
Таблица 1 - Измерительные компоненты, которыми могут комплектоваться ИК количества теплоты (тепловой энергии), количественных и качественных параметров теплоносителя (горячей воды) в системах теплоснабжения_
| № п/п | Наименование | № в ФИФ ОЕИ |
| 1 | Теплосчетчики-регистраторы многоканальные ЭСКО МТР-06 | 29677-10 |
| 2 | Вычислители количества теплоты ВКТ-5 | 20195-07 |
| 3 | Вычислители количества теплоты ВКТ-7 | 23195-11 |
| 4 | Тепловычислители СПТ941 | 29824-14 |
| 5 | Тепловычислители ТМК-Н | 27635-14 |
| 6 | Теплосчетчики ТС. ТМК-Н | 21288-14 |
| 7 | Теплосчетчики КМ-5 (мод. КМ-5-1 ... КМ-5-7, КМ-5-6И, КМ-5-Б1-1 ... КМ-5-Б1-7, КМ-5-Б3-1 ... КМ-5-Б3-8) | 18361-10 |
| 8 | Тепловычислители «ВЗЛЕТ ТСРВ» | 27010-13 |
| 9 | Теплосчетчики - регистраторы «ВЗЛЕТ ТСР-М» | 27011-13 |
| 10 | Теплосчетчики МКТС | 28118-09 |
| 11 | Теплосчетчики ВИС.Т | 20064-10 |
| 12 | Теплосчетчики SA-94 | 43231-14 |
| 13 | Теплосчетчики 7КТ | 28987-12 |
| 14 | Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ.01), ТЭМ- 104(ТЭСМАРТ.02), ТЭМ- 104(ТЭСМАРТ.03) | 58852-14 |
| 15 | Теплосчетчики ТЭМ-106, модификации ТЭМ-106-1, ТЭМ-106-2 | 48754-11 |
| 16 | Теплосчетчики Малахит-ТС8 | 29649-05 |
| 17 | Т еплосчетчики-регистраторы Омега-ТР | 26226-10 |
| 18 | Теплосчетчики ТЭСМА-106 модификации ТЭСМА-106-01, ТЭСМА-106-02 | 52455-13 |
| 19 | Тепловычислители ТВ 7 | 46601-11 |
| 20 | Тепловычислители СПТ943 (мод. 943.1, 943.2) | 28895-05 |
Таблица 2 - Измерительные компоненты, которыми могут комплектоваться ИК объема холодной
и горячей воды
| № п/п | Наименование | № в ФИФ ОЕИ |
| 1 | Счетчики холодной и горячей воды крыльчатые одноструйные ET | 48241-11 |
| 2 | Счетчики холодной и горячей воды крыльчатые многоструйные М | 48242-11 |
| 3 | Счетчики холодной и горячей воды турбинные W | 48422-11 |
| 4 | Преобразователи расхода погружные «HydrINS» | 39569-08 |
| 5 | Расходомеры-счетчики электромагнитные Multi-Mag | 42713-09 |
| 6 | Счетчики импульсов-регистраторы «ПУЛЬСАР» | 25951-10 |
| 7 | Преобразователи измерительные АДИ | 58139-14 |
Таблица 3 - Измерительные компоненты, которыми могут комплектоваться ИК количественных
и качественных параметров потребления электрической энергии
| № п/п | Наименование | № в ФИФ ОЕИ |
| 1 | Счетчики ватт-часов активной энергии переменного тока статические «Меркурий 200» | 24410-07 |
| 2 | Счетчики активной энергии статические однофазные «Меркурий-203 » | 31826-10 |
| 3 | Счетчики электрической энергии статические однофазные «Меркурий 206» | 46746-11 |
| № п/п | Наименование | № в ФИФ ОЕИ |
| 4 | Счетчики электрической энергии трехфазные статические «Меркурий 230» | 23345-07 |
| 5 | Счетчики электрической энергии статические трехфазные «Меркурий-23 3 » | 34196-10 |
| 6 | Счетчики электрической энергии статические трехфазные «Меркурий 236» | 47560-11 |
| 7 | Счетчики активной и реактивной электрической энергии трехфазные СЕ 303 | 33446-08 |
| 8 | Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М | 36697-12 |
Таблица 4 - Измерительные компоненты, которыми могут комплектоваться ИК объема и параметров газа_
| № п/п | Наименование | № в ФИФ ОЕИ |
| 1 | Расходомеры Turbo Flow GFG | 57146-14 |
| 2 | Расходомеры термоанемометрические Turbo Flow TFG | 56188-14 |
| 3 | Корректоры СПГ763 | 37671-13 |
На втором уровне расположены связующие компоненты, которые состоят из устройств, передающих данные (измерительная информация в цифровом коде) от измерительных компонент, расположенных на первом уровне к вычислительным компонентам, расположенным на третьем уровне по радиоканалам, линиям связи промышленной сети и сетям Ethernet для последующей их архивации и передачи по запросу на сервер и/или АРМ.
Третий уровень системы представляет собой сервер или группу серверов, расположенных в центре обработки данных (ЦОД), АРМ администраторов на базе ПЭВМ со специализированным программным обеспечением и АРМ операторов на базе ПЭВМ с общесистемным ПО. В качестве специализированного программного обеспечения ЦОД и для удаленного доступа к измерительной информации используются программное обеспечение «Univef SMART ЖКХ» и программное обеспечение «Автоматизированная система коммерческого учета, регулирования и диспетчеризации энергопотребления «ЭСКО 3Э» (далее - программное обеспечение системы). Подсистема синхронизации времени реализована через сервер синхронизации шкалы времени по протоколу NTP.

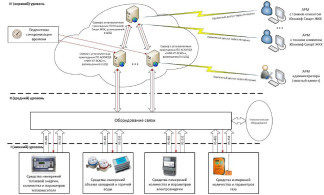

Структурная схема системы приведена на рисунке 1.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящее в состав системы, опломбируется в соответствии с технической документацией на него, все информационно-измерительные каналы, опломбируются в точках, где возможно несанкционированное воздействие на результаты измерений, комплексные компоненты системы пломбированию не подлежат. Защита от несанкционированного доступа к базам данных осуществляется системой условных секретных комбинаций символов (паролей).
Программное обеспечение системы предназначено для накопления, обработки и представления измерительной информации, а также обмена данными по всей иерархической структуре системы. Программное обеспечение системы обеспечивает визуализацию (отображение измерительной информации по каждому ИК) в режиме реального времени. Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализовано с помощью авторизации пользователя, паролей и ведения журнала событий.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 5.
Таблица 5 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Автоматизированная система коммерческого учета, регулирования и диспетчеризации энергопотребления «ЭСКО 3Э» | Univef SMART ЖКХ |
| Номер версии (идентификационный номер) ПО, не ниже | 3.5.Х | 2.Х |
| Цифровой идентификатор ПО | - | - |
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение |
| ИК количества теплоты (тепловой энергии), количественных и качественных параметров теплоносителя (горячей воды) в системах теплоснабжения - диапазон измерений расхода теплоносителя, м3/ч о/~' - диапазон измерения температуры теплоносителя, С - диапазон измерения разности температур, С - пределы допускаемой относительной погрешности измерения количества теплоты (тепловой энергии), %: - для класса точности 1 - для класса точности 2 - пределы допускаемой относительной погрешности измерения расхода, %: - для класса точности 1 - для класса точности 2 - пределы допускаемой относительной погрешности измерения разности температур в подающем и обратном трубопроводах, % - рабочее давление, МПа, не более | от 0,02 до 1000000 от 0 до +150 от +3 до +150 ±(2+4 •AW At +0,01^Ge/G)1) ±(3+4-AWAt +0,02Ge/G)1) ±(1+0,01Gb/Gh)1), не более ±3,5 % ±(2+0,02^Ge/GH)1:), не более ±5 % ±(0,5+AtH/At)1) 1,6 (2,52)) |
| ИК объема холодной и горячей воды - диапазон измерения объемного расхода воды при ДУ трубопровода от 15 до 500 мм, м /ч - диапазон температур измеряемой среды (воды), °С: - холодного водоснабжения - горячего водоснабжения - пределы допускаемой относительной погрешности измерения объема холодной, горячей воды в диапазоне расходов3), %: - от Qmin (включая) до Qt - от Qt до Qmax (включая) - максимальное рабочее давление, МПа | от 0,025 до 3000 от 0 до +30 от 0 до +150 ±5 4) ±24) 2,5 |
| ИК количественных и качественных параметров потребления электрической энергии - класс точности при измерении: - активной энергии - реактивной энергии | 0,2S; 0,5S по ГОСТ 31819.22-2012 1,0; 2,0 по ГОСТ 31819.21-2012 1,0; 2,0 по ГОСТ 31819.23-2012 |
| ИК объемного расхода (объема) и параметров газа - диапазон измерения объемного расхода газа при абсолютном давлении 0,1 МПа (ДУ трубопровода от 10 до 1300 мм), м3/ч - диапазон измерений температуры газа, °С - пределы допускаемой относительной погрешности при измерении объемного расхода газа, % - пределы допускаемой абсолютной погрешности при измерении температуры газа, °С - давление газа в трубопроводе, МПа, не более | от 1,5 до 270400 от -50 до +70 ±2 ±0,15 10 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений времени, % | ±0,05 |
| Пределы допускаемой абсолютной погрешности синхронизации времени, с/сут | ±5 |
| лоносителя в прямом и обратном прямом и обратном трубопроводе, G осителя, Gh и GВ - наименьшее я. еходного, максимального объемных погрешность при использовании счетчиков-импульсов регистраторов АДИ, не более: ±1 вес импульса | |
| 1) AtH - наименьшая разность температур тег трубопроводе, At - разность температур теплоносителя в - измеренное значение объемного расхода теплон и наибольшее значение объемного расхода теплоносител 2) по заказу потребителя. 3) Qmin, Qt, Qmax - значения минимального, пер расходов. 4) Дополнительная допускаемая абсолютная в составе ИК объема холодной и/или горячей воды «Пульсар» и/или преобразователей измерительных подключенного СИ. |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: о/~' - температура окружающего воздуха, С: - для сервера и/или АРМ - для остальных устройств - относительная влажность воздуха, % - давление окружающего воздух, кПа | от +15 до +25 в соответствии с требованиями эксплуатационной документации от 30 до 80 от 84 до 106,7 |
| Параметры электропитания сервера и/или АРМ от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 50±1 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 75000 |
наносится на лицевую панель сервера или АРМ и титульные листы эксплуатационной документации типографским методом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Система автоматизированная информационно-измерительная учетно-коммерческая «Юнивеф-ЭСКО» | - | 1 шт. |
| Руководство по эксплуатации | РЭ 4012-001-96125700-2016 | 1 экз. |
| 1 | 2 | 3 |
| Формуляр | ФО 4012-001-96125700-2016 (ФО 4012-001-11323367-2016) | 1 экз. |
| Методика поверки | МП 4012-001-96125700-2017 | 1 экз. |
| Программное обеспечение Univef SMART ЖКХ | - | 1 шт. |
| Программное обеспечение Автоматизированная система коммерческого учета, регулирования и диспетчеризации энергопотребления «ЭСКО 3Э» | - | 1 шт. |
| Руководство по эксплуатации на программное обеспечение Univef SMART ЖКХ | - | 1 экз. |
| Руководство по эксплуатации на программное обеспечение Автоматизированная система коммерческого учета, регулирования и диспетчеризации энергопотребления «ЭСКО 3Э» | - | 1 экз. |
| Эксплуатационная документация на компоненты системы | - | 1 экз. |
| Примечание - Количество ИК и их состав определяется в соответствии с договором поставки системы. | ||
осуществляется по документу МП 4012-001-96125700-2017 «Система автоматизированная информационно-измерительная учетно-коммерческая «Юнивеф-ЭСКО». Методика поверки», утверждённому ЗАО КИП «МЦЭ» 25.05.2017 г.
Основные средства поверки:
- средства поверки в соответствии с документами, регламентирующими поверку средств измерений, входящих в состав системы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел формуляра на систему.
приведены в эксплуатационном документе.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ТУ 4012-001-96125700-2017 Система автоматизированная информационно-измерительная учетно-коммерческая «Юнивеф-ЭСКО». Технические условия
