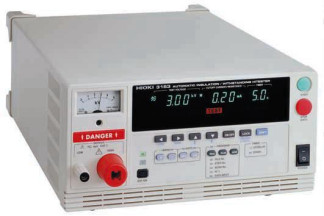

Мегаомметры HIOKI серий IR, 3000, 69643-17

Наименование

характеристики

Значение

Напряжение переменного тока

Напряжение постоянного тока

Диапазон выходного напряжения, кВ

От 0,20 до 5,00 включ.

Пределы допускаемой абсолютной погрешности измерений выходного напряжения, кВ

±0,03'-ш.

Диапазон измерений силы тока (тока утечки), мА

От 0,01 до 100 включ.

От 0,01 до 10 включ.

Пределы допускаемой абсолютной погрешности измерений силы тока (тока утечки), мА

±(0,02-!изм .+5 е.м.р.)

Примечания

1    Частота выходного напряжения переменного тока 50 или 60 Гц;

2    Uk - конечное значение диапазона напряжения, кВ;

3    !изм. - измеренное значение силы тока, мА

4    е.м.р. - единица младшего разряда

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой абсолютной погрешности измерений, МОм

От 50 до 99 включ.

От 0,1 до 100 включ.

±0,1 ^изм.

Св. 100 до 900 включ.

±0,15 ^изм.

Св. 900 до 1100 включ.

±0,2^изм.

От 100 до 249 включ.

От 0,1 до 10 включ.

±0,05^изм.

Св. 10 до 1100 включ.

±0,1 ^изм.

Св. 1100 до 3000 включ.

±0,15 ^изм.

От 250 до 499 включ.

От 0,25 до 1100 включ.

±0,04^изм.

Св. 1100 до 3000 включ.

±0,1 ^изм.

Св. 3000 до 5000 включ.

±0,15 ^изм.

От 500 до 749 включ.

От 0,5 до 1100 включ.

±0,04^изм.

Св. 1100 до 3000 включ.

±0,05^изм.

Св. 3000 до 5000 включ.

±0,1 ^изм.

Св. 5000 до 9999 включ.

±0,25 ^изм.

От 750 до 999 включ.

От 0,5 до 1100 включ.

±0,04^изм.

Св. 1100 до 3000 включ.

±0,05^изм.

Св. 3000 до 5000 включ.

±0,1 ^изм.

Св. 5000 до 9999 включ.

±0,2^изм.

От 1000 до 1200 включ.

От 1 до 1100 включ.

±0,04^изм.

Св. 1100 до 3000 включ.

±0,05^изм.

Св. 3000 до 5000 включ.

±0,1 ^изм.

Св. 5000 до 9999 включ.

±0,2^изм.

Примечания

1    Rизм. - измеренное значение сопротивления изоляции, МОм;

2    Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока ±(0,015-U+2 е.м.р.) В

Наименование характеристики

Значение

Диапазон выходного напряжения переменного тока, кВ

От 0 до 2,5 включ.; От 0 до 5 включ.

Пределы допускаемой абсолютной погрешности измерений выходного напряжения переменного тока, кВ

±0,03'-ш.

Диапазон измерений силы переменного тока (тока утечки), мА

От 0,01 до 120 включ

Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока утечки), мА

±(0,03 Пизм^^)

Примечания

1    Частота выходного напряжения переменного тока 50 или 60 Гц;

2    Uk - конечное значение диапазона напряжения переменного тока, кВ;

3    !изм. - измеренное значение силы тока, мА

Выходное напряжение постоянного тока, U, В

Пределы измерений, МОм

Пределы допускаемой абсолютной погрешности измерений, МОм

500

2

В диапазоне от 0,5 до 999 включ.: ±0,04^изм.;

В диапазоне от 1000 до 2000 включ.: ±0,08^изм.

20

200

2000

1000

4

В диапазоне от 1 до 999 включ.: ±0,04^изм.;

В диапазоне от 1000 до 2000 включ.: ±0,08^изм.

40

400

2000

Примечания

1    Rизм. - измеренное значение сопротивления изоляции, МОм;

2    Пределы допускаемой абсолютной погрешности установки выходного напряжения постоянного тока ±(0,015-U+2 е.м.р.) В

Наименование характеристики

Значение

Диапазон выходного напряжения переменного тока, кВ

От 0,2 до 5 включ.

Пределы допускаемой абсолютной погрешности измерений выходного напряжения переменного тока, В

В диапазоне до 1000 В включ.: ±15 В; В диапазоне св. 1000 В: ±0,03 ^изм.

Диапазон измерений силы переменного тока (тока утечки), мА

От 0,01 до 20 включ.

Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока утечки), мА

±(0,02-!изм.+5 е.м.р.)

Примечания

1    Частота выходного напряжения переменного тока 50 или 60 Гц;

2    Uизм. - измеренное значение напряжения переменного тока, кВ;

3    !изм. - измеренное значение силы тока, мА;

4    е.м.р. - единица младшего разряда

Выходное напряжение постоянного тока, U, В

Пределы измерений, МОм

Пределы допускаемой абсолютной погрешности измерений, МОм

500

2

В диапазоне от 0,5 до 999 включ.: ±0,04^изм.;

В диапазоне от 1000 до 2000 включ.: ±0,08^изм.

20

200

2000

1000

4

В диапазоне от 1 до 999 включ.: ±0,04^изм.;

В диапазоне от 1000 до 2000 включ.: ±0,08^изм.

40

400

2000

Примечания

1    Rизм. - измеренное значение сопротивления изоляции, МОм;

2    Пределы допускаемой абсолютной погрешности установки выходного напряжения ±30 В

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

250, 500

От 0,01 до 0,05 включ.

±0,1 ^изм.

Св. 0,05 до 50 включ.

±0,05^изм.

Св. 50 до 100 включ.

±0,1 ^изм.

1000

От 0,5 до 2 включ.

±0,1 ^изм.

Св. 2 до 1000 включ.

±0,05^изм.

Св. 1000 до 4000 включ.

±0,1 ^изм.

Предел измерений, В

Частота, Гц

Пределы допускаемой основной приведенной погрешности от предела измерений, %

600

50/60

±5

Примечание - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Предел измерений, Ом

Пределы допускаемой основной приведенной погрешности от предела измерений, %

3

±3

30

Примечание - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Выходное напряжение постоянного тока, U, В

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм, ТОм

От 0,01 МОм до 2,5 ГОм включ.

±(0,05^изм .+5 е.м.р.)

250

Св. 2,5 до 250 ГОм включ.

±(0,2^изм.+5 е.м.р.)

Св. 250 до 500 ГОм включ.

±(0,3^изм .+50 е.м.р.)

От 0,01 МОм до 5 ГОм включ.

±(0,05^изм .+5 е.м.р.)

500

Св. 5 до 500 ГОм включ.

±(0,2^изм.+5 е.м.р.)

Св. 500 ГОм до 1 ТОм включ.

±(0,3^изм .+50 е.м.р.)

От 0,01 МОм до 10 ГОм включ.

±(0,05^изм .+5 е.м.р.)

1000

Св. 10 до 500 ГОм включ.

±(0,2^изм.+5 е.м.р.)

Св. 500 ГОм до 2 ТОм включ.

±(0,3^изм .+50 е.м.р.)

Выходное напряжение постоянного тока, U, В

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм, ТОм

2500

От 0,01 МОм до 25 ГОм включ.

±(0,05^изм .+5 е.м.р.)

Св. 25 до 500 ГОм включ.

±(0,2^изм.+5 е.м.р.)

Св. 500 ГОм до 5 ТОм включ.

±(0,3^изм .+50 е.м.р.)

5000

От 0,01 МОм до 50 ГОм включ.

±(0,05^изм .+5 е.м.р.)

Св. 50 до 500 ГОм включ.

±(0,2^изм.+5 е.м.р.)

Св. 500 ГОм до 5 ТОм включ.

±(0,3^изм .+50 е.м.р.)

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности

измерений

От 1,00 до 9,99 нА включ.

±(0,15-!изм .+1) нА

От 9,0 до 99,9 нА включ.

±(0,15-!изм .+0,5) нА

От 90 до 999 нА включ.

±(0,025Пизм .+5 е.м.р.) нА

От 0,90 до 9,99 мкА включ.

±(0,025Пизм.+5 е.м.р.) мкА

От 9,0 до 99,9 мкА включ.

От 90 до 999 мкА включ.

От 0,90 до 1,20 мА включ.

±(0,025-!изм .+5 е.м.р.) мА

Примечания

1    !изм. - измеренное значение силы постоянного тока, нА, мкА, мА;

2    е.м.р. - единица младшего разряда;

3    Ток короткого замыкания 2 мА;

4    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Диапазон измерений, В

Частота, Гц

Пределы допускаемой основной абсолютной погрешности измерений, В

От 50 до 1000

Постоянный ток

±(0,05•Uизм.+5 е.м.р.)

От 50 до 750

50/60

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

500

От 0,01 до 0,1 включ.

±0,1 ^изм.

Св. 0,1 до 50 включ.

±0,05^изм.

Св. 50 до 100 включ.

±0,1 ^изм.

Примечания

1    Rизм. - измеренное значение сопротивления изоляции, МОм;

2    Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В;

3    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

От 0,5 до 1 включ.

±0,1 ^изм.

500

Св. 1 до 500 включ.

±0,05^изм.

Св. 500 до 1000 включ.

±0,1 ^изм.

Выходное напряжение постоянного тока, U, В

Диапазоны измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

1000

От 1 до 2 включ.

±0,1 ^изм.

Св. 2 до 1000 включ.

±0,05^изм.

Св. 1000 до 2000 включ.

±0,1 ^изм.

Примечания

1    Rизм. - измеренное значение сопротивления изоляции, МОм;

2    Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В;

3    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Предел измерений, В

Частота, Гц

Пределы допускаемой основной приведенной погрешности от предела измерений, %

600

50/60

±5

Примечание - Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

50

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 10 включ.

±0,04^изм.

От 10,1 до 100 включ.

±0,08^изм.

125

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 25 включ.

±0,04^изм.

От 25,1 до 250 включ.

±0,08^изм.

250

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 50 включ.

±0,04^изм.

От 50,1 до 500 включ.

±0,08^изм.

500

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 500 включ.

±0,04^изм.

От 501 до 2000 включ.

±0,08^изм.

1000

От 0,001 до 0,199 включ.

±(0,02^изм.+6 е.м.р.)

От 0,2 до 1000 включ.

±0,04^изм.

От 1010 до 4000 включ.

±0,08^изм.

Примечания

1    Rизм. - измеренное значение сопротивления изоляции, МОм;

2    е.м.р. - единица младшего разряда;

3    Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В;

4    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Предел измерений, В

Частота, Гц

Пределы допускаемой основной абсолютной погрешности измерений, В

4,2

Постоянный ток

±(0,013^иизм.+4 е.м.р.)

42

Постоянный ток

420

Постоянный ток

1000

Постоянный ток

420

50/60

±(0,023•Цизм .+8 е.м.р.)

600

50/60

Примечания

1    Uизм. - измеренное значение напряжения, В;

2    е. м. р. - единица младшего разряда;

3    Температурный коэффициент 0,1/°С

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

50

От 0,001 до 0,199 включ.

±(0,02^изм .+6 е.м.р.)

От 0,2 до 10 включ.

±(0,02^изм .+2 е.м.р.)

От 10,1 до 100 включ.

±0,05^изм.

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой основной абсолютной погрешности измерений, МОм

125

От 0,001 до 0,199 включ.

±(0,02^изм .+6 е.м.р.)

От 0,2 до 25 включ.

±(0,02^изм .+2 е.м.р.)

От 25,1 до 250 включ.

±0,05^изм.

250

От 0,001 до 0,199 включ.

±(0,02^изм .+6 е.м.р.)

От 0,2 до 50 включ.

±(0,02^изм .+2 е.м.р.)

От 50,1 до 500 включ.

±0,05^изм.

500

От 0,001 до 0,199 включ.

±(0,02^изм .+6 е.м.р.)

От 0,2 до 500 включ.

±(0,02^изм .+2 е.м.р.)

От 501 до 2000 включ.

±0,05^изм.

1000

От 0,001 до 0,199 включ.

±(0,02^изм .+6 е.м.р.)

От 0,2 до 1000 включ.

±(0,02^изм .+2 е.м.р.)

От 1010 до 4000 включ.

±0,05^изм.

Примечания

1    Rизм. - измеренное значение сопротивления изоляции, МОм;

2    е.м.р. - единица младшего разряда;

3    Выходное напряжение постоянного тока без нагрузки от U до 1,2-U, В

Таблица 20 - Метрологические характеристики мегаомметров HIOKI IR4058-20 в режиме измерений сопротивления изоляции (дополнительные погрешности)

Выходное напряжение постоянного тока, U, В

Диапазон измерений, МОм

Пределы допускаемой дополнительной абсолютной погрешности измерений, МОм

50

От 0,001 до 0,199 включ.

±(0,02^изм .+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2)

От 0,2 до 10 включ.

±0,04 ^изм. 1); ±0,08^изм. 2)

От 10,1 до 100 включ.

±0,08 ^изм. 1); ±0,16^изм. 2)

125

От 0,001 до 0,199 включ.

±(0,02^изм .+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2)

От 0,2 до 25 включ.

±0,04 ^изм. 1); ±0,08^изм. 2)

От 25,1 до 250 включ.

±0,08 ^изм. 1); ±0,16^изм. 2)

250

От 0,001 до 0,199 включ.

±(0,02^изм .+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2)

От 0,2 до 50 включ.

±0,04 ^изм. 1); ±0,08^изм. 2)

От 50,1 до 500 включ.

±0,08 ^изм. 1); ±0,16^изм. 2)

500

От 0,001 до 0,199 включ.

±(0,02^изм .+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2)

От 0,2 до 500 включ.

±0,04 ^изм. 1); ±0,08•Rизм. 2)

От 501 до 2000 включ.

±0,08•Rизм. 1); ±0,16^изм. 2)

1000

От 0,001 до 0,199 включ.

±(0,02•Rизм.+6 е.м.р.) 1); ±(0,04^изм .+12 е.м.р.) 2)

От 0,2 до 1000 включ.

±0,04•Rизм. 1); ±0,08^изм. 2)

От 1010 до 4000 включ.

±0,08•Rизм. 1); ±0,16•Rизм. 2)

Предел измерений, В

Частота, Гц

Пределы допускаемой основной абсолютной погрешности измерений, В

4,2

Постоянный ток

±(0,013^иизм.+4 е.м.р.)

42

Постоянный ток

420

Постоянный ток

600

Постоянный ток

420

50/60

±(0,023•Цизм .+8 е.м.р.)

600

50/60

Примечания

1    Uизм. - измеренное значение напряжения, В;

2    е. м. р. - единица младшего разряда;

3    Температурный коэффициент 0,1/°С

Предел измерений, Ом

Пределы допускаемой основной абсолютной погрешности

измерений, Ом

10

В диапазоне от 0 до 0,19 Ом включ.: ± 3 е.м.р.;

В диапазоне от 0,2 до 10 Ом включ.: ±(0,03^изм.+2 е.м.р.)

100

±(0,03^изм.+2 е.м.р.)

1000

Примечания

1    Rизм. - измеренное значение электрического сопротивления, Ом;

2    е.м.р. - единица младшего разряда;

3    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур не более допускаемой основной погрешности

Наименование характеристики

Значение для модификаций

3153

3159

3174

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 200 до 240 50/60

220

50/60

от 100 до 240 50/60

Г абаритные размеры, мм, (длинахширинахвысота)

480x320x155

330x320x155

395x320x155

Масса, кг

18

21,5

15

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от 18 до 28 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от 0 до +40 до 80

Наименование характеристики

Значение для модификаций

3490

IR3455

IR4016-20, IR4017-20, IR4018-20

Параметры электрического питания

6 В; четыре батареи типа LR6

9 В; шесть батарей типа LR6

6 В; четыре батареи типа LR6

Г абаритные размеры, мм, (длинахширинахвысота)

177x159x53

260x251x120

177x159x53

Масса, кг

0,61

2,8

0,61

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от 18 до 28 до 90

от 0 до 28 до 80

от 18 до 28 до 90

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от 0 до +40 до 90

от -10 до +50 до 80

от 0 до +50 до 90

Наименование характеристики

Значение для модификаций

IR4053 IR4058-20

Параметры электрического питания

6 В; четыре батареи типа LR6

Г абаритные размеры, мм, (длинаxширинаxвысота)

177x159x53

Масса, кг

0,6

0,64

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от 18 до 28 до 90

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от 0 до +40 до 90

от -25 до +65 до 90 1)

Примечание - 1) - в диапазоне температур от -25 до +40 °С. В диапазоне температур от +40 до +65 влажность 25 %

Наименование

Обозначение

Количество

Мегаомметр HIOKI серий IR, 3000 (модификация по заказу)

-

1 шт.

Наименование

Обозначение

Количество

Мегаомметр HIOKI серий IR, 3000 (модификация по заказу)

-

1 шт.

Измерительные кабели

-

1 к-т

Кабель питания (в зависимости от модификации)

-

1 шт.

Батареи питания (в зависимости от модификации)

-

1 к-т

Руководство по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.
