Преобразователи аналогово-цифровые MINI MCR-2, 69650-17

69650-17
Преобразователи аналогово-цифровые MINI MCR-2 (далее - преобразователи) предназначены для измерений входных аналоговых сигналов силы постоянного тока.
Карточка СИ
Номер в госреестре 69650-17
Наименование СИ Преобразователи аналогово-цифровые
Обозначение типа СИ MINI MCR-2
Изготовитель "Phoenix Contact GmbH & Co. KG", Германия
Год регистрации 2017
Срок свидетельства 05.12.2022
МПИ (интервал между поверками) 8 лет
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи аналогово-цифровые MINI MCR-2 (далее - преобразователи) предназначены для измерений входных аналоговых сигналов силы постоянного тока.

Описание

Принцип действия преобразователей основан на аналого-цифровом преобразовании сигналов силы постоянного тока, поступающих на аналоговые входы от восьми первичных измерительных преобразователей, в цифровые сигналы для их передачи по сети Modbus/RTU, Modbus/TCP или PROFIBUS DP.

Конструктивно преобразователи выполнены в виде печатной платы, на которой размещены электронные компоненты и микросхемы. Печатные платы размещены в корпусах, изготовленных из термопластических полимерных материалов. В корпусе расположены клеммы для подключения к преобразователям напряжения питания, а также клеммы для подключения входных измерительных преобразователей и выходные гнездовые разъемы D-SUB или RJ45.

Преобразователи выпускаются в следующих модификациях MINI MCR-2-V8-MOD-RTU, MINI MCR-2-V8-MOD-TCP, MINI MCR-2-V8-PB-DP, отличающихся типом подключаемого интерфейса.

Общий вид преобразователей и места пломбирования от несанкционированного доступа представлены на рисунке 1.

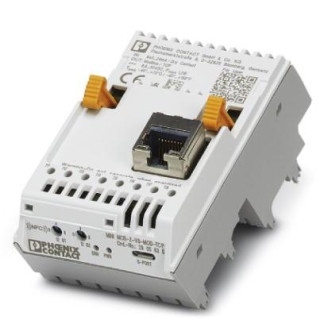

а) модификации MINI MCR-2-V8-MOD-RTU; б) модификация MINI MCR-2-V8-MOD-TCP MINI MCR-2-V8-PB-DP

Рисунок 1 - Общий вид и места пломбирования от несанкционированного доступа

Программное обеспечение

Преобразователи имеют встроенное и внешнее программное обеспечение (далее по тексту - ПО).

Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования преобразователей и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.

Внешнее ПО, устанавливаемое на персональный компьютер, позволяет сконфигурировать преобразователи, регистрировать и сохранять результаты измерений и является метрологически не значимым.

Идентификационные данные внешнего ПО приведены в таблице 1.

Таблица 1 - Характеристики встроенного и внешнего ПО

Идентификационные данные (признаки)

Значение

Наименование ПО

Встроенное

(микропрограмма)*

Внешнее

Идентификационное наименование ПО

MINI MCR-2-V8-MOD-RTU;

MINI MCR-2-V8-PB-DP; MINI MCR-2-V8-MOD-TCP

АNALOG-CONF

Номер версии

(идентификационный номер ПО)

не ниже v. 1.300

не ниже v. 1.4.12

Примечание - * - в соответствии с модификацией.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики

Наименование характеристики

Значение для модификации

MINI MCR-2-V8-MOD-RTU

MINI MCR-2-V8-PB-DP

MINI MCR-2-V8-MOD-TCP

Количество входов/выходов, шт.

8/1

Диапазон измерений силы постоянного тока, мА

от 4 до 20

Тип подключаемого интерфейса

Modbus/RTU

PROFIBUS

DP

Modbus/TCP

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %

±0,1

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С, %

±0,01

Напряжение питания постоянного тока, В

от 9,6 до 30

Потребляемая мощность, Вт, не более

1

1,2

0,7

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +15 до +25 от 30 до 80

Наименование характеристики

Значение для модификации

MINI MCR-2-V8-MOD-RTU

MINI MCR-2-V8-PB-DP

MINI MCR-2-V8-MOD-TCP

Рабочие условия измерений:

-    температура окружающей воздуха, °С

-    относительная влажность при температуре окружающего воздуха +35 °С, %, не более

-    атмосферное давление, кПа

от -40 до +65 95

от 86 до 106,7

от -40 до +60 95

от 86 до 106,7

от -40 до +55 95

от 86 до 106,7

Габаритные размеры (ширина хвысотах глубина), мм, не более

51,1x104,1x56,8

51,1x104,1x61

Масса, г, не более

199

136

205,1

Средняя наработка на отказ, ч, не менее

2 000 000

Знак утверждения типа

наносится на титульные лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность

Наименование

Количество

Преобразователь аналогово-цифровой MINI MCR-2

1 шт.

Паспорт

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 69650-17 «Преобразователи аналогово-цифровые MINI MCR-2. Методика поверки», утверждённому ООО «ИЦРМ» 13.10.2017 г.

Основное средство поверки:

- калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

Техническая документация фирмы «PHOENIX CONTACT GmbH & Co. KG», Германия

69650-17
Номер в ГРСИ РФ:
69650-17
Производитель / заявитель:
"Phoenix Contact GmbH & Co. KG", Германия
Год регистрации:
2017
Cрок действия реестра:
05.12.2022
