| Номер в госреестре | 69657-17 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | ООО "Газпромнефть-Корпоративные продажи", г.С.-Петербург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-20 предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуара горизонтального стального цилиндрического РГС-20 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар горизонтальный стальной цилиндрический РГС-20, представляет собой цилиндрический сварной стальной сосуд с плоским днищем, разделенный внутри перегородкой на две независимые секции.
Резервуар горизонтальный стальной цилиндрический РГС-20 является по принципу действия закрытым, по расположению - наземным.
Заполнение каждой секции и выдача продукта из секций осуществляются через приемно-раздаточные устройства.
Резервуар горизонтальный стальной цилиндрический РГС-20 с заводскими номерами секций № 2472, 2473 расположен на автозаправочной станции (АЗС) № 808, г. Тюмень, ул. Щербакова, 207.

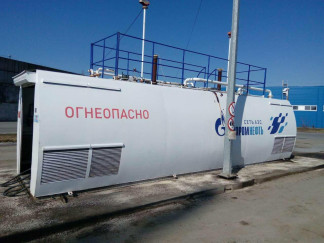

Общий вид резервуара горизонтального стального цилиндрического РГС-20 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | |
| РГС-20 | ||
| Номера секций | ||
| 2472 | 2473 | |
| Номинальная вместимость секций, м3 | 10 | 10 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| РГС-20 | |
| Номера секций | |
| 2472 2473 | |
| Длина габаритная секции, мм, не более | 2675 |
| Диаметр резервуара внутренний, мм, не более | 2188 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-20 | 1 шт. |
| Паспорт | РГС-20 | 1экз. |
| Г радуировочная таблица | (секция №№ 2472, 2473) | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы объема жидкости 2-го разряда по ГОСТ 8.470-82. Комплекс градуировки резервуаров «Зонд» регистрационный № 3.2.ВЦР.0001.2012, в составе: литромер СА-3М (МГ) № 99, контрольный бак № 9825; уровнемер «Струна-М» зав. № М189, ГМС 092003486.Указать регистрационный номер ФИФ для комплекса Зонд, составные части убрать.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 «Государственная поверочная схема для средств измерения объема жидкости»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
