| Номер в госреестре | 69663-17 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | Геликон |
| Изготовитель | ООО "ИВК-САЯНЫ", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2022 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа "Геликон" (далее - счетчики) предназначены для измерения объема природного газа по ГОСТ 5542-2014 или газовой фазы сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого (до 5 кПа) давления.
Принцип работы счетчика основан на измерениях частоты колебаний струйного автогенератора (САГ) пропорциональной расходу газа. Частота колебаний детектируется пьезоэлементом, генерирующим электрический сигнал с частотой, равной частоте колебаний САГ. Сигнал формируется усилителем-формирователем и поступает на микропроцессорное устройство, которое вычисляет объем газа, прошедший через счетчик и формирует импульсы с нормированной ценой на выходе счетчика. Значение объема индицируется на жидкокристаллическом индикаторе (далее ЖКИ).
Счетчик состоит из двух частей:
- патрубок;
- измерительный блок.
Счетчики имеют следующие исполнения:
- G1,6", "G2,5", "G4", "G6", "G10" отличающиеся максимальным расходом измеряемого
газа;
- "тк", отличающееся наличием температурной коррекции с приведением измеряемого объёма газа к стандартным условиям по температуре (+20 °С) по ГОСТ 2939-63.
- "i", отличающееся наличием импульсного выхода;
- "п" - пластиковый патрубок и "м" - металлический патрубок;
- "h" и "c", отличающиеся диапазоном температур рабочей и окружающей среды;
- "n" и "s", отличающееся расширенным динамическим диапазоном;

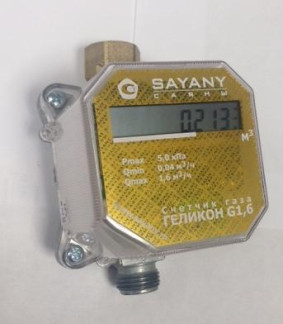

- "1" и "1,5", отличающееся погрешностью измерений Фотографии счетчиков приведены на Рисунках 1, 2 и 3.
Счетчик пломбируется разрушающейся наклейкой (Рисунок 4) с клеймом поверителя. Счетчик пломбируется навесной пломбой (Рисунок 5) абонентского отдела.
Микропроцессор счетчиков "Геликон" программируется индивидуально при производстве. Градуировочные коэффициенты уравнения вычисления объема в зависимости от частоты струйного генератора расхода записываются в энергонезависимую память. Перепрограммирование и изменение градуировочных коэффициентов невозможно без нарушения пломбы поверителя.
При пропадании питания в энергонезависимой памяти счетчика сохраняются градуировочные коэффициенты и показания счетчика.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
| Таблица 1 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GASi.HEX |
| Номер версии (идентификационный номер) ПО | 2.4 |
| Цифровой идентификатор ПО | 16E284F678A852B79595E7D11CE3D2FD |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "высокий" согласно Р50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |||||
| Типоразмер | G 1,6 | G 2,5 | G 4,0 | G 6,0 | G 10 | |
| Максимальный расход, gmax, м3/ч | 1,6 | 2,5 | 4 | 6 | 10 | |
| Минимальный расход, gmin, м3/ч Исполнение"n" Исполнение "s" | 0,04 0,02 | 0,063 0,03 | 0,1 0,05 | 0,16 0,08 | 0,25 0,12 | |
| Пределы основной относительной погрешности измерений объема, %: в диапазоне от gmin до 0.2 gmax в диапазоне от 0.2 gmax до gmax | Исполнение"1" | Исполнение "1,5" | ||||
| ±2,0 ±1,0 | ±3,0 ±1,5 | |||||
| Дополнительная погрешность от изменения температуры газа (для исполнения без температурной коррекции), %, не более | -0,147(Т-20) | |||||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 76 78 120 | 76 85 140 | 76 85 140 | 76 85 140 | 76 85 140 | |
| Масса, кг, не более: - Исполнение "п" - Исполнение "м" | 0,3 0,35 | 0,35 0,6 | 0,35 0,6 | 0,35 0,6 | 0,35 0,6 | |
| Наименование характеристики | Значение |
| Максимальное давление газа, кПа | 5 |
| Потеря давления на максимальном расходе, не более, кПа | 1,4 |
| Емкость счетного устройства, м3 | 99999,9999 |
| Температура рабочей и окружающей среды, °C: - исполнение "h" - исполнение "с" | -10 до +50 -40 до + 50 |
| Относительная влажность, %, не более | 95 при температуре +35 °С |
| Электрическое сопротивление счетчика исполнения "п", МОм, не менее | 100 |
| Параметры выходного сигнала для исполнения "i": - тип сигнала - максимальное напряжение, В - максимальный ток, мА - вес импульса, м3/имп | открытый коллектор, меандр 3,7 0,9 0,001 |
| Питание - литиевый элемент напряжением, В | 3,6 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP65 |
| Срок службы элемента питания, лет | 12 |
| Минимальный средний срок службы, лет | 18 |
наносится типографским способом на титульный лист паспорта и тампопечатью на лицевую панель счетчика.
Таблица 3
| Наименование | Количество | Примечания |
| Счетчик газа "Г еликон " | 1 шт. | |
| Руководство по эксплуатации, совмещенное с паспортом ИВК 725.017 РЭ | 1 экз. | |
| Методика поверки МП 208-032-2017 | 1 экз. | Поставляется по заказу |
осуществляется по документу МП 208-032-2017 "ГСИ. Счетчики газа "Геликон". Методика поверки", утвержденному ФГУП "ВНИИМС" 14.07.2017 г.
Основные средства поверки:
рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (пределы допускаемой относительной погрешности ±0,35 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу поверителя и в руководство по эксплуатации счетчика.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 725.017-2017 Счетчики газа "Геликон". Технические условия
| Зарегистрировано поверок | 57 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
