| Номер в госреестре | 69667-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-10000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-10000 (№№ 23, 24), РВСП-20000 (№2 11) расположены на территории линейной производственно-диспетчерской станции «Омская» Омского районного нефтепроводного управления (Омское РНУ ЛПДС «Омская») Акционерного общества «Транснефть - Западная Сибирь» (АО «Транснефть -Западная Сибирь»), г. Омск, пер.Нефтяной, 18.

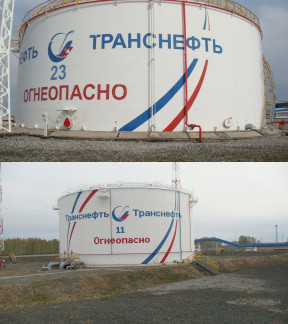

Общий вид резервуаров вертикальных стальных цилиндрических РВС-10000, РВСП-20000 представлен на рисунках 1, 2.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| РВС-10000 | РВСП-20000 | |
| Номинальная вместимость, м3 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: о/"ч - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-10000 | 2 шт. |
| Паспорт | 2 экз. |
| Градуировочная таблица | 2 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | 1 шт. |
| Паспорт | 1 экз. |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20У2К (регистрационный номер 51171-12);
- рулетка измерительная металлическая 2 класса точности Р30Н2Г (регистрационный номер 55464-13);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11), диапазон измерений от 0,8 до 30,0 мм;
- нивелир электронный SDL30 (регистрационный номер 51740-12), диапазон измерений превышений от 0 до 4 м;
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06), диапазон измерений от минус 50 до плюс 200 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
«Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер ФР.1.29.2016.24408.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
