| Номер в госреестре | 69669-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-400, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-400, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Сибирь» (АО «Транснефть - Сибирь»).
Таблица 1 - Номера и адреса расположения резервуаров
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-400 | |
| 1, 2 | Тобольское Управление Магистральных нефтепроводов линейная производственнодиспетчерская станция «Муген» нефтеперекачивающая станция - 1 (Тобольское УМН ЛПДС «Муген» НПС-1), Тюменская область, Уватский район, п.Муген |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 4, 10 | Нижневартовское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Самотлор» (Нижневартовское УМН ЛПДС «Самотлор»), 63 км автомобильной дороги Нижневартовск - Радужный |
| 3 | Урайское Управление Магистральных нефтепроводов нефтеперекачивающая станция «Красноленинская» (Урайское УМН НПС «Красноленинская»), Тюменская область, Ханты-Мансийский автономный округ, Октябрьский район |

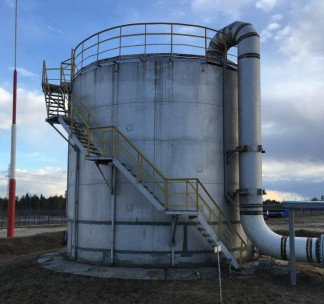

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВСП-20000 представлен на рисунках 1, 2.
Таблица 2
| Наименование характеристики | Значение | |
| РВС-400 | РВСП-20000 | |
| Номинальная вместимость, м3 | 400 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | ±0,1 |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-400 | 2 шт. |
| Паспорт | 2 экз. |
| Г радуировочная таблица | 2 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | 3 шт. |
| Паспорт | 3 экз. |
| Г радуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20У3К (регистрационный номер 35280-07);
- рулетка измерительная металлическая EX20/5 (регистрационный номер 22003-07);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11), диапазон измерений от 0,8 до 30,0 мм;
- нивелир электронный SDL30 (регистрационный номер 51740-12), диапазон измерения превышений от 0 до 4 м;
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 51835-12), номинальная шкала рейки 3000 мм;
- теодолит 3Т5КП (регистрационный номер 19762-00), СКО измерений горизонтальных и вертикальных углов 5";
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06), диапазон измерений от минус 50 до плюс 200 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
