| Номер в госреестре | 69670-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-20000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-20000 (№ 1), РВСП-20000 (№№ 3, 4) расположены на территории линейной производственно-диспетчерской станции «Демьянское» Тобольского Управления Магистральных нефтепроводов (Тобольское УМН ЛПДС «Демьянское») АО «Транснефть - Сибирь», Тюменская обл., Уватский район, с.Демьянское, ул. Нагорная, 13.

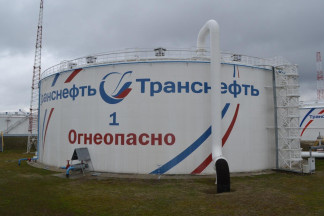

Общий вид резервуаров вертикальных стальных цилиндрических РВС-20000, РВСП-20000 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000
отсутствует.
Таблица 1
| Наименование характеристики | Значение | |
| РВС-20000 | РВСП-20000 | |
| Номинальная вместимость, м3 | 20000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | ±0,1 |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом.
Таблица 2
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический | 1 шт. |
| 2 Паспорт | 1 экз. |
| 3 Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20У3К (регистрационный номер 35280-07);
- рулетка измерительная металлическая EX20/5 (регистрационный номер 22003-07);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11), диапазон измерений от 0,8 до 30,0 мм;
- нивелир электронный SDL30 (регистрационный номер 51740-12), диапазон измерения превышений от 0 до 4 м;
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 51835-12), номинальная шкала рейки 3000 мм;
- теодолит 3Т5КП (регистрационный номер 19762-00), СКО измерений горизонтальных и вертикальных углов 5";
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06), диапазон измерений от минус 50 до плюс 200 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Техническая документация ПАО «Транснефть»
