Резервуары вертикальные стальные цилиндрические РВСП-20000, РВСПК-50000, 69671-17

Резервуары вертикальные стальные цилиндрические РВСП-20000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Документы

Описание типа

Карточка СИ

Номер в госреестре	69671-17
Наименование СИ	Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ	РВСП-20000, РВСПК-50000
Изготовитель	ПАО "Транснефть", г.Москва
Год регистрации	2017
МПИ (интервал между поверками)	5 лет
Описание типа	скачать

Назначение

Описание

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:

- резервуары со стационарной крышей с понтоном (РВСП);

- резервуары с плавающей крышей (РВСПК).

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары вертикальные стальные цилиндрические РВСП-20000 (№ 25), РВСПК-50000 (№ 1) расположены на перевалочной нефтебазе «Тихорецкая» Тихорецкого районного управления магистральных нефтепроводов (ТРУМН ПНБ «Тихорецкая») Акционерного общества «Черномортранснефть» (АО «Черномортранснефть»), Краснодарский край, пос.Парковый, пром. зона.

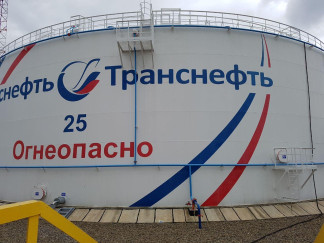

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-20000, РВСПК-50000 представлен на рисунках 1, 2.

Огнеопасно

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСПК-50000

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Наименование	Значение
характеристики	РВСП-20000	РВСПК-50000
Номинальная вместимость, м3	20000	50000
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %	±0,1
Средний срок службы, лет, не менее	20
Условия эксплуатации: о/~' - температура окружающего воздуха, С	от -36 до +50
- атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2

Наименование	Количество
Резервуар вертикальный стальной цилиндрический РВСП-20000	1 шт.
Паспорт	1 экз.
Г радуировочная таблица	1 экз.
Резервуар вертикальный стальной цилиндрический РВСПК-50000	1 шт.
Паспорт	1 экз.
Г радуировочная таблица	1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая 2 класса точности Р50Н2К (регистрационный номер 55464-13);

- рулетка измерительная металлическая Р20Н2Г (регистрационный номер 46391-11);

- рулетка измерительная металлическая Р10Н2К (регистрационный номер 46391-11); -нивелир технический ЗН-5Л (регистрационный номер 13534-93), допустимая средняя

квадратическая погрешность измерения превышения на 1 км двойного хода не более 5 мм;

- рейка нивелирная телескопическая VEGA TS4M (регистрационный номер 51835-12), номинальная длина шкалы 4000 мм;

- штангенциркуль с цифровым отсчетным устройством ШЦЦ-1-200-0,01 (регистрационный номер 33745-07);

- термометр лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0оС до плюс 55оС.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.

«Масса нефти и нефтепродуктов. Методика измерений в вертикальных стальных резервуарах ОАО «Черномортранснефть». Регистрационный номер ФР.1.29.2015.19857.
