| Номер в госреестре | 69672-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-3000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-3000 (№№ 1, 2) расположены на территории нефтеперекачивающей станции «Карская» линейной производственнодиспетчерской станции «Крымская» Краснодарского районного управления магистральных нефтепроводов (КРУМН ЛПДС «Крымская» НПС «Карская») АО «Черномортранснефть», Краснодарский край, Северский район, х. Карский.

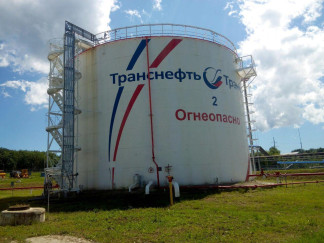

Общий вид резервуара вертикального стального цилиндрического РВС-3000 представлен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 3000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-3000 | 2 шт. |
| Паспорт | 2 экз. |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р50Н2К (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер 46391-11);
- рулетка измерительная металлическая Р10Н2К (регистрационный номер 46391-11);
- нивелир технический 3Н-5Л (регистрационный номер 13534-93), допустимая средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 5 мм;
- рейка нивелирная телескопическая VEGA TS4M (регистрационный номер 51835-12), номинальная длина шкалы 4000 мм;
- штангенциркуль с цифровым отсчетным устройством ШЦЦ-1-200-0,01 (регистрационный номер 33745-07);
- термометр лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0оС до плюс 55оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
«Масса нефти и нефтепродуктов. Методика измерений в вертикальных стальных резервуарах ОАО «Черномортранснефть». Регистрационный номер ФР.1.29.2015.19857.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
