Государственный реестр средств измерений

Резервуар вертикальный стальной цилиндрический РВС-3000, 69673-17

69673-17
Резервуар вертикальный стальной цилиндрический РВС-3000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Документы
Карточка СИ
Номер в госреестре 69673-17
Наименование СИ Резервуар вертикальный стальной цилиндрический
Обозначение типа СИ РВС-3000
Изготовитель ПАО "Транснефть", г.Москва
Год регистрации 2017
МПИ (интервал между поверками) 5 лет
Описание типа скачать

Назначение

Резервуар вертикальный стальной цилиндрический РВС-3000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Резервуар представляет собой стальной сосуд цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуар вертикальный стальной цилиндрический РВС-3000 (№ 1) расположен на территории линейной производственно-диспетчерской станции «Хадыженская» Краснодарского районного управления магистральных нефтепроводов (КРУМН ЛПДС «Хадыженская») АО «Черномортранснефть», Краснодарский край, Апшеронский район, г. Хадыженск, ул. Задорожная, 1.

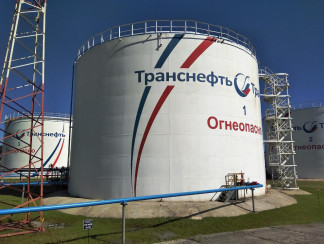

Общий вид резервуара вертикального стального цилиндрического РВС-3000 представлен на рисунке 1.

Таблица 1

Наименование характеристики

Значение

Номинальная вместимость, м3

3000

Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %

±0,2

Средний срок службы, лет, не менее

20

Условия эксплуатации:

-    температура окружающего воздуха, С

-    атмосферное давление, кПа

от -36 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2

Наименование

Количество

Резервуар вертикальный стальной цилиндрический РВС-3000

1 шт.

Паспорт

1 экз.

Г радуировочная таблица

1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2 класса точности Р50Н2К (регистрационный номер 55464-13);

-    рулетка измерительная металлическая Р20Н2Г (регистрационный номер 46391-11);

-    рулетка измерительная металлическая Р10Н2К (регистрационный номер 46391-11);

-    нивелир технический 3Н-5Л (регистрационный номер 13534-93), допустимая средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 5 мм;

-    рейка нивелирная телескопическая VEGA TS4M (регистрационный номер 51835-12), номинальная длина шкалы 4000 мм;

-    штангенциркуль с цифровым отсчетным устройством ШЦЦ-1-200-0,01 (регистрационный номер 33745-07);

-    термометр лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0оС до плюс 55оС.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.

«Масса нефти и нефтепродуктов. Методика измерений в вертикальных стальных резервуарах ОАО «Черномортранснефть». Регистрационный номер ФР.1.29.2015.19857.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика

поверки

Техническая документация ПАО «Транснефть»
