| Номер в госреестре | 69674-17 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуар вертикальный стальной цилиндрический РВС-2000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуар представляет собой стальной сосуд цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар вертикальный стальной цилиндрический РВС-2000 (№ 1) расположен на территории нефтеперекачивающей станции «Псекупская» линейной производственно-диспетчерской станции «Хадыженская» Краснодарского районного управления магистральных нефтепроводов (КРУМН ЛПДС «Хадыженская» НПС «Псекупская») АО «Черномортранснефть», Краснодарский край, Г орячеключевской район, ст. Бакинская.

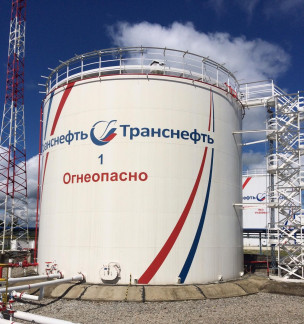

Общий вид резервуара вертикального стального цилиндрического РВС-2000 представлен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-2000 | 1 шт. |
| Паспорт | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р50Н2К (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер 46391-11);
- рулетка измерительная металлическая Р10Н2К (регистрационный номер 46391-11);
- нивелир технический 3Н-5Л (регистрационный номер 13534-93), допустимая средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 5 мм;
- рейка нивелирная телескопическая VEGA TS4M (регистрационный номер 51835-12), номинальная длина шкалы 4000 мм;
- штангенциркуль с цифровым отсчетным устройством ШЦЦ-1-200-0,01 (регистрационный номер 33745-07);
- термометр лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0оС до плюс 55оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
«Масса нефти и нефтепродуктов. Методика измерений в вертикальных стальных резервуарах ОАО «Черномортранснефть». Регистрационный номер ФР.1.29.2015.19857.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
