Измерители иммитанса Е7-30, 69676-17

69676-17
Измерители иммитанса Е7-30 предназначены для измерений параметров иммитанса электрорадиоэлементов в диапазоне частот от 25 Гц до 3 МГц.
Карточка СИ
Номер в госреестре 69676-17
Наименование СИ Измерители иммитанса
Обозначение типа СИ Е7-30
Изготовитель ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Год регистрации 2017
Срок свидетельства 30.04.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители иммитанса Е7-30 предназначены для измерений параметров иммитанса электрорадиоэлементов в диапазоне частот от 25 Гц до 3 МГц.

Описание

Принцип действия измерителей иммитанса Е7-30 основан на методе вольтметра-амперметра. Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект, и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму Значение измеряемых параметров определяется расчетным путем и отображается на дисплее.

Общий вид измерителя приведен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

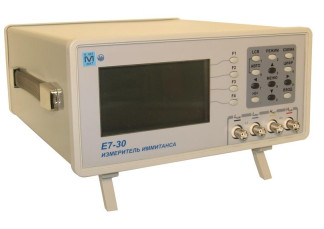

Рисунок 1 - Общий вид измерителя иммитанса Е7-30

Программное обеспечение

Измерители иммитанса Е7-30 имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1. Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

Не ниже V1.1

Цифровой идентификатор ПО

Недоступен

Технические характеристики

В таблице 2 приняты следующие обозначения: Z - полное сопротивление, ф - угол фазового сдвига комплексного сопротивления, I - ток утечки, RS -сопротивление переменного тока в последовательное схеме замещения, RP -сопротивление переменного тока в параллельной схеме замещения, X - реактивное сопротивление в последовательной схеме замещения, G - активная проводимость в параллельной схеме замещения, CS - емкость в последовательной схеме замещения, CP - емкость в параллельной схеме замещения, LS - индуктивность в последовательной схеме замещения, LP - индуктивность в параллельной схеме замещения, tg 5 - тангенс угла потерь (допускается обозначение D - фактор потерь), Q - добротность.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 25 до 3-106

Пределы допускаемой относительной погрешности установки частоты испытательного сигнала, %

±0,02

Измеряемые параметры

Z , Rs, Rp, X, Q Cs, Cp, Ls, Lp, D, Q, ф, I

Диапазон измерений (в зависимости от частоты)

rp , RS , X lZL Ом

от 1 • 10-5 до 1 • 109

G B, Y, См

от 1 • 10-11 до 10

U ^ Г н

от 1-10-11 до 1-104

Cs, Cp, Ф

от 1 • 10-15 до 1

D, Q

от 10-4 до 104

ф,градус

от -90 до +90

I, A

от 1 • 10-8 до 1 • 10-2

Пределы допускаемой основной относительной погрешности измерения по |Z|, %

по RS, RP, Q %

по Ls, Lp, Cs, Cp, X, %

по I

8 Z = ±A1 • A2 -J1/U *

±5z(1+Q), где Q - измеренное значение добротности

±5z(1+D), где D - измеренное значение тангенса угла потерь

±(3+10 мкА/ I), где I - измеренное значение тока утечки, мкА

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерения по D

по Q

по ф, градус

Ю) j'(1 +10 • D) при D<1 ±5Z-(10+D) при D>1

±5Z-(10+Q) при Q>1

±( Ю0 }(1 +10 •Q) при Q<1

± (5z/ 1 %)• 1°

Пределы допускаемой дополнительной погрешности измерения 8t, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, %

St = ± 5-(t - 22)/20, при (22 °C < t <45 °C)

8t = ± 8^(18 - t)/20, при (5 °C < t <18 °C), где S - пределы допускаемой основной погрешности измерений в процентах; t -значение повышенной или пониженной температуры

Диапазон установки напряжения (переменного тока) испытательного сигнала (среднее квадратическое значение), мВ

от +5 до +1000

Пределы допускаемой погрешности установки напряжения (переменного тока) испытательного сигнала при частоте 1 кГц в диапазоне от 5 до 100 мВ включительно (абсолютная), мВ

в диапазоне от 100,1 мВ до 1 В включительно (относительная), %

±3

±3

Диапазон установки напряжения смещения, В

от 0 до +40

Выходное сопротивление источника сигнала при частоте 1 кГц, Ом

100±5

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа

от +18 до +22 от 30 до 80 от 84 до 106

* Значения коэффициентов А1 — А2 указаны в таблицах 3, 4. U - значение напряжения испытательного сигнала, установленное на табло, В;

На пределе 1 МГц, а также на пределе 10 МОм при напряжении испытательного сигнала менее 40 мВ погрешность измерений не нормируется.

Таблица 3 - Значение коэффициента А2

Режим

«Быстро»

«Норма»

«Усреднение (10)»

Значение коэффициента А2

3

1

1

Предел

измерений

|Z|

Диапазон

измерений

|Z|

Значение коэффициента А1 на частотах

от 25 Гц до 99 Гц

от 100 Гц до 999 Гц

1 кГц

св. 1 до 10 кГц

св. 10 до 100 кГц

св. 100 до 1000 кГц

10 МОм

от 0,1 до 1 ГОм

1 + 0,1 ^

1F-')

05+0да{ 1—1)

0,4 + 0,04 -

'\2\

106

V У

1 МОм

от 100 Ом до 1000 кОм

1

0,3

0,2

0,5

100 кОм

от 10 до 100 кОм

0,5

0,2

0,1

0,2

0,9

10 кОм

от 1 до 10 кОм

0,5

0,1

0,1

0,2

0,5

f

0,8 + 0,2 -

V

17 1 й3 —10

1 кОм

от 100 до 1000 Ом

0,5

0,2

0,1

0,2

0,3

0,3 + 0,06 -

' 7 100

V

0

100 Ом

от 10 до 100 Ом

0,6

0,2

0,2

0,3

0,3

0,3 + 0,06 -

f 100 1

Vl7l

\

/

10 Ом

от 1 до 10 Ом

1

0,3

0,3

0,4

0,8

0,8 + 0,2 -

f 10 ^

U7 0

1 Ом

от 0,01 до 1 Ом

1 + 0,2 -

V

A-1)

.И J

f 1 ) 0,7 + 0,1 - ы -1

V 7

0,4 + 0,08 -

fA- 1) VZI 0

f 1 ) 0,4 + 0,08 - —г — 1

\7I

Vrl 0

f 1 ) 0,9 + 0,2 - |7j -1

V7 0

где |Z| — измеренное значение модуля полного сопротивления, Ом.

Наименование характеристики

Значение

Параметры электрического питания

-напряжение переменного тока, В

230±23

-частота переменного тока, Гц

50

Потребляемая мощность, В • А, не более

20

Габаритные размеры, мм, не более

- высота

134

- ширина

320

- длина

270

Масса, кг, не более

4

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +5 до +45

- относительная влажность (при

температуре 25 °С), %, не более

80

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

5

Средняя наработка на отказ, ч

15000

Знак утверждения типа

наносится на заднюю панель прибора методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель иммитанса

Е7-30 (УШЯИ.411218.021)

1 шт.

Кабель сетевой

SCZ-1

1 шт.

Устройство присоединительное

УП-2 (УШЯИ.685631.126)

1 шт.

Устройство присоединительное

УП-5 (УШЯИ.685631.184)

1 шт.

Кабель интерфейсный

USB2.0-cable A-B

1 шт.

Кабель RS-232

RS-232 cable

1 шт.

Кабель

УШЯИ.685631.112

4 шт.

Руководство по эксплуатации

УШЯИ.411218.021 РЭ

1 экз.

Методика поверки

УШЯИ.411218.021 МП МРБ МП.2573-2016

1 экз.

Упаковка

УШЯИ.305646.161

1 шт.

Поверка

осуществляется по документу УШЯИ.411218.021 МП МРБ МП.2573-2016 «Измеритель иммитанса Е7-30. Методика поверки», утвержденному РУП «БелГИМ» 26 февраля 2016 г. Основные средства поверки:

-набор мер сопротивления Н2-1 (регистрационный номер в Федеральном информационном фонде 12942-91);

-меры сопротивления Р4017, (регистрационный номер в Федеральном информационном фонде 7791-80);

-меры емкости Р597 (регистрационный номер в Федеральном информационном фонде 2684-70);

-меры индуктивности Р5101-Р5115 (Р596) (регистрационный номер в Федеральном информационном фонде 9046-83);

-составные меры тангенса угла потерь по ГОСТ Р 8.686-2009 D= 0,001; 0,01; 0,1, AD=±0,0005;

-составные меры добротности по ГОСТ Р 8.686-2009 Q= 10; 100, AQ=± (0,1 - 5); -частотомер электронно-счетный Ч3-81/1 (регистрационный номер в Федеральном информационном фонде 27323-04).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель прибора или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний

ТУ BY 100039847.147-2016 Измеритель иммитанса E7-30. Технические условия

69676-17
Номер в ГРСИ РФ:
69676-17
Производитель / заявитель:
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Год регистрации:
2017
Cрок действия реестра:
30.04.2020
