Измерители иммитанса Е7-30, 69676-21

Карточка СИ
Номер в госреестре 69676-21
Наименование СИ Измерители иммитанса
Обозначение типа СИ Е7-30
Изготовитель Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Год регистрации 2021
Срок свидетельства 18.06.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители иммитанса Е7-30 (далее - измерители) предназначены для измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления в диапазоне частот от 25 Гц до 3 МГц и тока утечки.

Применяются для научных исследований, контроля качества ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых измерителем величин на предприятиях, в ремонтных мастерских, научных учреждениях.

Описание

В основу работы измерителя положен метод вольтметра-амперметра.

Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект, и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму. Значение измеряемых параметров определяется расчетным путем и отображается на графическом индикаторе.

Внешний вид измерителя приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки), места пломбирования и оттиска поверительного клейма приведены в приложении А, рисунок А.2.

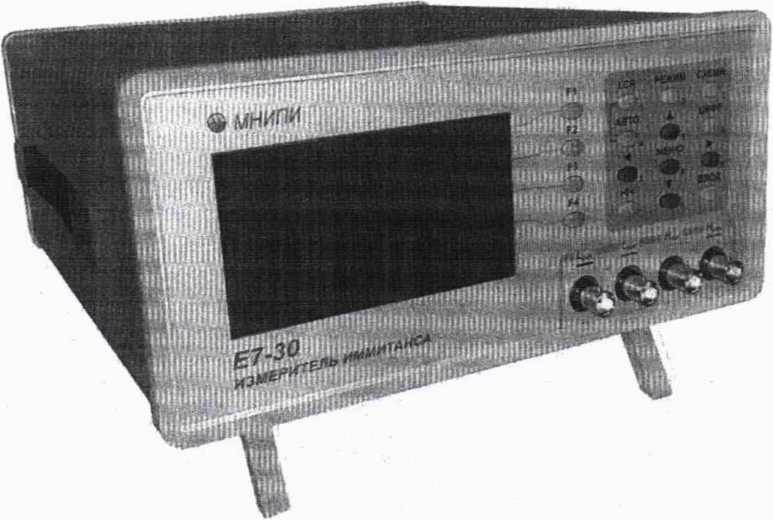

Рисунок 1 - Измеритель иммитанса Е7-30. Внешний вид.

Влияние ПО учтено при нормировании метрологических характеристик измерителей. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.

Таблица 1 - Идентификационные данные ПО

Обозначение измерителя

Наименование ПО

Номер версии ПО

Е7-30

Встроенное программное обеспечение

V.1.1.0

Примечания:

Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО измерителей останется без изменений.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измерители работают от сети переменного тока напряжением (230 ± 23) В с номинальной частотой 50 Гц.

По условиям применения измерители относятся к группе 3 по ГОСТ 22261-94. Измеритель измеряет следующие физические величины (параметры):

- индуктивность - Lp, Ls;

- емкость - Ср, Cs;

- активное сопротивление - Rp, Rs;

- реактивное сопротивление - Xs;

- проводимость             - Gp;

- тангенс угла потерь - tg б (допускается обозначение D - фактор потерь);

- добротность               - Q;

- модуль комплексного сопротивления -1Z I;

- угол фазового сдвига комплексного сопротивления - <р;

- ток утечки -1.

Диапазоны измерений не менее значений, приведенных в таблице 2.

Таблица 2

Параметр

Диапазон измерений

N

(Л X 0?

<л (Г

от 0,01 мОм до 1 ГОм

от 0,01 нГн до 10 кГн

С$, Ср

от 0,001 пФ до 1 Ф

G,

от 0,01 нСм до 10 См

D, Q

от Ю"4 до 104

Ф

от минус 90° до плюс 90°

I

от 0,01 мкА до 10 мА

Примечание - Формат показаний 5 десятичных разрядов.

Пределы допускаемой основной погрешности соответствуют данным приведенным в таблице 3.

Таблица 3       ________________________________________________________

Измеряемая величина

Пределы допускаемой основной относительной (5, %) и абсолютной (Д) погрешности

Izl

5Z=±A1A2V17U

ф

Д* =±(8z/1 %)°

а 0

а (Л

5r = 5g = 5Z (1+ Q)

О (Л о р

X (Л

5c ~ 5l = §x = 6z(1 + D)

D

До= ± (5Z /100%) • (1 + 10 D) при D < 1

5d = 5z • (10 + D) при D > 1

Q

5q= 5z - (10 + Q) при Q > 1

До = ± (8Z /100%) • (1 + 10Q) при Q < 1

I

Si = ±(3+10 мкА/I)

Примечания

1 А1, А2 - коэффициенты, определяемые из таблиц 4, 5.

2 U - значение напряжения испытательного сигнала, установленное на табло, В.

D, Q - измеренное значение параметра D, Q.

4 I - измеренное значение тока утечки, мкА.

3 При частотах более 1 МГц, а также на пределе 10 МОм при напряжении испыта-тельного сигнала менее 40 мВ погрешность не нормируется.

Таблица 4

Предел измерений lz|

Диапазон измерений Izl

Значение коэффициента А1 на частотах

от 25 до 99 Гц

от 100 до 999 Гц

1 кГц

св. 1 до 10 кГц

св. 10 до 100 кГц

св. 100 до 1000 кГц

10 МОм

от 0,1 до 1 ГОм

Izl 1+0,1(------

10е

-1)

Izl 0,5+0,05(----

10е

-1)

Izl 0,4+0,04(-----

106

-1)

1 МОм

от 100 кОм до 1 МОм

1

0,3

0,2

0,5

100 кОм

от 10 до 100 кОм

0,5

0,2

0,1

0,2

0,9

10 кОм

от 1 до 10 кОм

0,5

0,1

0,1

0,2

0,5

Izl 0,8+0,2(----1) 103

1 кОм

от 100 Ом до 1 кОм

0,5

0,2

0,1

0,2

0,3

Izl 0,3+0,06(------1)

100

100 Ом

от 10 до 100 Ом

0,6

0,2

0,2

0,3

0,3

100 0,3+0,06(-----1)

Izl

10 Ом

от 1 до 10 Ом

1

0,3

0,3

0,4

0,8

10 0,8+0,2(-------1)

Izl

1 Ом

от 10 мкОм до 1 Ом

1

1+0,2(------

Izl

1)

1 0,7+0,1(-------

Izl

-1)

1

0,4+0,08(------

Izl

-1)

1 0,4+0,08(----1)

Izl

1 0,9+0,2(-----1)

Izl

Примечание - IZI - измеренное значение модуля комплексного сопротивления, Ом

Таблица 5

Режим

БЫСТРО

НОРМА

Усреднение (10)

Значение коэффициента А2

3

1

1

Пределы допускаемой дополнительной погрешности 8t, %, вызванной изменением температуры окружающего воздуха, определяются по формулам

8t=±S(t-22)/20, при (22 °C < t < 45 °C)           (1)

5t=±5- (18-t)/20, при (5 °C <t <18 °C),            (2)

где 6- пределы допускаемой основной погрешности, %;

t - значение повышенной или пониженной температуры, °C. Диапазон частот испытательного сигнала с разрешением 1 Гц Пределы допускаемой относительной погрешности установки частоты испытательного сигнала

Диапазон установки напряжения испытательного сигнала (среднее квадратическое значение), мВ

от 25 Гц до 3 МГц

± 0,02 %

от 5 до 1000

Пределы допускаемой абсолютной погрешности установки напряжения испытательного сигнала на частоте 1 кГц:

- в диапазоне от 5 до 100 мВ включительно

- в диапазоне свыше 100 до 1000 мВ включительно

Выходное сопротивление источника испытательного сигнала на частоте 1 кГц, Ом

Диапазон установки напряжения смещения

± 3 мВ

±3%

(100 ±5) от 0 до 40

Пределы допускаемой абсолютной погрешности установки напряжения смещения, В

- в диапазоне от 0 до 0,1 В включительно

- в диапазоне свыше 0,1 до 40 В включительно

±0,01 В ±3%

Время одного измерения, без времени выбора предела измерений, на частоте 1 кГц, не более:

-при скорости измерений «БЫСТРО»                         0,1с

- при скорости измерений «НОРМА»                           1,0 с

Измеритель обеспечивает автоматическую компенсацию остаточных параметров присоединительных устройств (коррекцию нуля).

Измеритель обеспечивает автоматический и ручной выбор измеряемой физической величины.

Измеритель обеспечивает автоматический и ручной выбор предела измерений.

Измеритель обеспечивает работу с устройствами присоединительными с параметрами, приведенными в таблице 6.

Комплектность

Состав комплекта поставки измерителей соответствует таблице 7. Таблица 7

Наименование

Количество

Измеритель иммитанса Е7-30

1

Устройство присоединительное УП-2

1

Устройство присоединительное УП-5

1

Кабель интерфейсный

1

Кабель RS-232

1

Кабель

4

Кабель сетевой

1

Вставка плавкая ВП2Б-1В 0,5 А 250 В

1

Руководство по эксплуатации

1

Методика поверки

1

Упаковка

1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100039847.147-201 ©«Измеритель иммитанса Е7-30. Технические условия».

ГОСТ22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

МРБ МП.2573-2016 «Измеритель иммитанса Е7-30. Методика поверки».

Заключение

Измерители иммитанса Е7-30 соответствуют требованиям ТУ BY 100039847.147-2016, ГОСТ 22261-94, ТР ТС 004/2011,ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01. ТР004 003 12766 до 01.07.2020).

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев;

межповерочный интервал: не более 12 месяцев.

Научно-исследовательский центр испытаний средств

измерений и техники БелГИМ.

220053, г.Минск, Старовиленский тракт, 93, тел.334-98-13.

Аттестат аккредитации № BY/112 1.0025

Номер в ГРСИ РФ:
69676-21
Производитель / заявитель:
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Год регистрации:
2021
Cрок действия реестра:
18.06.2026
