| Номер в госреестре | 69680-17 |
| Наименование СИ | Комплекс измерительный для проведения теплотехнических испытаний изотермических транспортных средств |
| Обозначение типа СИ | ИКМТ 005-4 |
| Изготовитель | ООО НПФ "АВИКОМ", г.Иваново |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный для проведения теплотехнических испытаний изотермических транспортных средств ИКМТ 005-4 (далее по тексту - комплекс) предназначен для периодических измерений заданной физической величины (температура воздуха) при испытаниях в стационарных условиях.
Принцип действия комплекса основан на изменении электрического сопротивления чувствительных элементов датчиков температуры в зависимости от температуры,
Функционально и конструктивно комплекс состоит из следующих элементов:
- центрального блока предназначенного для сбора данных с датчиков температуры (термопреобразователи сопротивления ТСП-1199) и передачи собранных данных по каналу USB;
- измерительных блоков (4шт.) предназначенных для одновременного получения данных (аналоговых) от 16 датчиков температуры воздуха и преобразования их в цифровой формат для передачи на центральный модуль;
- комплекта кабельных сборок и межканальных соединителей предназначенных для коммутации функциональных узлов комплекса.

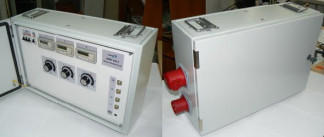

Общий вид комплекса, места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и знака поверки представлены на рисунках 1-2.
Рисунок 2 - Общий вид измерительного блока
Программное обеспечение (ПО) комплекса представляет программный продукт «MedusaGX», устанавливаемый на ПЭВМ и выполняющий функции приема, обработки и отображения измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «MedusaGX» |
| Номер версии (идентификационный номер) ПО | 1.1 |
| Цифровой идентификатор ПО | d727ab9799d7cdd286c098212c20685f |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО «высокий» по Р 50.2.77-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Число каналов измерения температуры | 64 |
| Диапазон измерений температуры,°С | от 0 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры,°С | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | 380±10% с нейтралью |
| Частота питающей сети, Гц | 50±1 |
| Максимальная потребляемая мощность, В • А, не более | 30 |
| Наименование характеристики | Значение |
| Параметры измерения энергии: | |
| класс точности | 1 |
| номинальное напряжение, В | 230 |
| базовый (максимальный) ток, А | 5(60) |
| Расстояния, м, не более: | |
| между ПЭВМ и центральным блоком | 5 |
| между центральным и измерительными блоками | 40 |
| между измерительным блоком и термопреобразователями | |
| сопротивления | 31 |
| Масса, кг, не более: | |
| центрального блока | 25 |
| кабелей измерительных и интерфейсных | 60 |
| измерительных блоков | 2,5 |
| Суммарная масса комплекса | 90 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | |
| Центральный блок | 670х400х200 |
| Измерительный блок | 220х170х60 |
наносится на главную панель центрального блока в виде наклейки на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность поставки комплекса
| Наименование | Обозначение | Кол-во, шт. |
| Центральный блок | 1 | |
| Измерительный блок | 4 | |
| 5-канальный измерительный кабель с подключенными к нему термопреобразователями сопротивления ТСП-1199 | 12 | |
| 1-канальный измерительный кабель с подключенным к нему термопреобразователем сопротивления ТСП-1199 | 4 | |
| Интерфейсный кабель для связи центрального блока с измерительным по RS-485 | 4 | |
| Кабель длиной 1,8 м | USB2.0 тип A-B | 1 |
| Методика поверки | 1 | |
| Руководство по эксплуатации | 1 |
осуществляется по документу МП 69680-17 «Инструкция. Комплекс измерительный для проведения теплотехнических испытаний изотермических транспортных средств ИКМТ 005-4. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 17.08.2017 г. Основные средства поверки:
- измеритель температуры многоканальный прецизионный МИТ 8.10 (рег. № 19736-11);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-4-3 (рег. № 23040-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса требуемой точностью.
Знак поверки наносится на главную панель центрального блока и в свидетельство о поверке комплекса.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительному для проведения теплотехнических испытаний изотермических транспортных средств ИКМТ 005-4
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
