| Номер в госреестре | 69682-17 |
| Наименование СИ | Аппараты высоковольтные испытательные |
| Обозначение типа СИ | УПУ |
| Изготовитель | Общество с ограниченной ответственностью "Приборостроительная компания "Высоковольтные технологии" (ООО "ПК "Высоковольтные технологии"), г. Волгоград |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппараты высоковольтные испытательные УПУ (далее - аппараты) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.
Принцип действия аппаратов основан на преобразовании напряжения переменного тока питающей однофазной сети 220 В с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (встроенного высоковольтного диодного столба) -в напряжение постоянного тока. В высоковольтном трансформаторе предусмотрено автоматическое подключение высоковольтного диодного столба, что позволяет аппаратам функционировать в режиме однополупериодного высоковольтного выпрямителя для генерирования напряжения постоянного тока с внешней балластной емкостью не менее 25 нФ. Аппараты снабжены встроенным разрядным устройством для снятия заряда с емкостного объекта. Измерение выходного напряжения и тока нагрузки осуществляется с помощью делителя напряжения и токового шунта, от которых сигналы после преобразования АЦП и их математической обработки поступают на цифровой индикатор. На цифровом индикаторе отображаются следующие данные:
- время до окончания испытания, режимы испытания, предельные значения измеряемых величин;
- скорость подъема напряжения, тип нагрузки.
Управление аппаратом осуществляется с помощью клавиатуры и графического жидкокристаллического (ЖК) индикатора.
Аппараты выполнены в металлическом корпусе с последующей окраской. Аппараты имеют ручку для переноски и установки на поверхности.
Рабочее положение - горизонтальное.
В аппаратах предусмотрены специальные меры, обеспечивающие безопасность проведения работ.
К ним относятся:
- ограничение воспроизведения высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;
- ручное аварийное отключение при помощи кнопки подачи питания;
- индикация наличия высокого напряжения.
Аппараты выпускаются в следующих модификациях УПУ-1, УПУ-6, УПУ-10М, УПУ-15, УПУ-21, которые отличаются максимальным выходным напряжением и силой постоянного и переменного тока, а также пределами допускаемой относительной основной погрешности измерений.
Аппараты предназначены для проведения испытаний и диагностирования изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

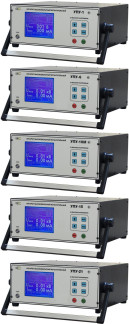

Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
ПО приборов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UPU-10M |
| Номер версии (идентификационный номер) ПО | не ниже 2.32 |
| Цифровой идентификатор ПО | 00204744980CB173DF928A58947547CD |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений напряжения переменного тока промышленной частоты, кВ: для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 | от 0,01 до 1,00 от 0,1 до 6,0 от 0,1 до 10,0 от 0,1 до 15,0 от 0,1 до 10,0 |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, %: для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 | ±(1,0+0,1(1/U-1))* +(2,0+0,1-(6/U-1))* ±(1,0+0,1(10/U-1))* ±(1,0+0,1(15/U-1))* ±(2,0+0,1(10/U-1))* |
| Диапазоны измерений силы переменного тока промышленной частоты, мА: для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 | от 0,1 до 600,0 от 0,03 до 150,00 от 0,03 до 10,00 от 0,05 до 35,00 от 0,05 до 100,00 |
| Пределы допускаемой относительной основной погрешности измерений силы переменного тока промышленной частоты при заземлённой нагрузке, %: для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 | ±(2,0+0,1 (600/1-1))** ±(2,0+0,1(150/1-1))** ±(2,0+0,1(10/1-1))** ±(2,0+0,1 (35/I-1))** ±(2,0+0,1(100/1-1))** |
| Пределы допускаемой относительной основной погрешности измерений силы переменного тока промышленной частоты при незаземлённой нагрузке, %: для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 | ±(1,0+0,1 (600/1-1))** ±(1,0+0,1(150/1-1))** ±(1,0+0,1(10/1-1))** ±(1,0+0,1(35/1-1))** ±(1,0+0,1(100/1-1))** |
| 1 | 2 |
| Диапазон измерений напряжения постоянного тока, кВ: для модификации УПУ-1 для модификации УПУ-6 для модификаций УПУ-10М, УПУ-15, УПУ-21 | от 0,01 до 1,00 от 0,1 до 6,0 от 0,1 до 10,0 |
| Пределы допускаемой относительной основной погрешности измерений напряжения постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 25 нФ), %: для модификации УПУ-1 для модификации УПУ-6 для модификаций УПУ-10М, УПУ-15, УПУ-21 | ±(1,0+0,1(1/U-1))* +(1,0+0,1-(6/U-1))* ±(1,0+0,1(10/U-1))* |
| Диапазоны измерений силы постоянного тока, мА: для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 | от 1,0 до 100,0 от 0,03 до 20,00 от 0,03 до 10,00 от 0,03 до 10,00 от 0,05 до 20,00 |
| Пределы допускаемой относительной основной погрешности измерений силы постоянного тока при заземлённой нагрузке (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 25 нФ), %: для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 | ±(2,0+0,1(100/1-1))** ±(2,0+0,1(20/1-1))** ±(2,0+0,1-(ю/1-1))** ±(2,0+0,1-(ю/1-1))** ±(2,0+0,1 (20/I-1))** |
| Пределы допускаемой относительной основной погрешности измерений силы постоянного тока при незаземлённой нагрузке (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 25 нФ), %: для модификации УПУ-1 для модификации УПУ-6 для модификации УПУ-10М для модификации УПУ-15 для модификации УПУ-21 | ±( 1,0+0,1(100/1-1))** ±(1,0+0,1(20/1-1))** ±(1,0+0,1(10/1-1))** ±(1,0+0,1(10/1-1))** ±(1,0+0,1(20/1-1))** |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 оС, в долях от пределов допускаемой основной погрешности | 0,05 |
| Нормальные условия применения: - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Примечания: * где U - измеренное значение, кВ ** где I - измеренное значение, мА |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| напряжения переменного тока, В | 220±22 |
| частота переменного тока, Гц | 50 |
| Потребляемая мощность при отсутствии нагрузки, В-А, не более | 300 |
| Габаритные размеры средства измерений, мм, не более Для модификаций УПУ-1, УПУ-6, УПУ-2: | |
| высота | 165 |
| ширина | 390 |
| длина | 420 |
| Для модификации УПУ-10М и УПУ-15 | |
| высота | 165 |
| ширина | 390 |
| длина | 340 |
| Масса, кг, не более: | |
| для модификаций УПУ-1, УПУ-10, УПУ-15 | 24 |
| для модификаций УПУ-6 и УПУ-21 | 28 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -20 до +40 |
| - относительная влажность при +25 °С, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 7000 |
наносится на лицевую панель аппарата и типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппарат высоковольтный испытательный | УПУ | 1 шт. |
| Кабель высоковольтный | ПКАВ.422199.010.05 | 1 шт. |
| Паспорт | 1 экз. | |
| Методика поверки | МП 206.1-270-2017 | 1 экз. |
осуществляется по документу МП 206.1-270-2017«Аппараты высоковольтные испытательные УПУ. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.10.2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.832-2013;
Рабочий эталон 2-го разряда по ГОСТ Р 8.833-2013;
Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2008;
Рабочий эталон 2-го разряда по ГОСТ 8.027-2001;
Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011;
Рабочий эталон 2-го разряда по ГОСТ 8.022-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель или на свидетельство о поверке.
Место пломбировки
В аппаратах используется программное обеспечение (ПО), решающее задачи обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице 1.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А
ТУ 4221-010-22378101-2017. Аппараты высоковольтные испытательные УПУ. Технические условия
| Зарегистрировано поверок | 588 |
| Поверителей | 55 |
| Актуальность данных | 21.11.2024 |
