| Номер в госреестре | 69685-17 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | SUD 126/H79-F35 |
| Изготовитель | "Trench Germany GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения SUD 126/H79-F35 (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Принцип действия трансформаторов основан на методе преобразования посредством электромагнитной индукции переменного тока.
Трансформаторы представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном газом SF6.
Трансформаторы имеет первичную и три вторичные обмотки. Сердечники, набранные из листов электротехнической стали в виде замкнутых квадратов, имеют низкие потери. Бак трансформатора изготовлен из алюминия. Давление элегаза контролируется специальным манометром. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Трансформаторы выпущены в модификациях SUD 126/H79-F35.

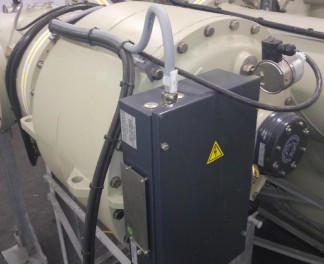

Общий вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Номинальное первичное напряжение, кВ | 110/V3 |
| Номинальное вторичное напряжение, В | 100/V3 |
| Класс точности/ нагрузка, В • А | |
| - основных вторичных обмоток | 0,2/500 |
| - дополнительной вторичной обмотки | 1/500 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 760 |
| - ширина | 760 |
| - длина | 940 |
| Масса, кг, не более | 390 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от -30 до +40 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч, не менее | 220000 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (зав. №№ 08/085339; 08/085340) | SUD 126/H79-F35 | 2 шт. |
| Паспорт | SUD 126/H79-F35 | 2 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Эталон 2-го разряда по ГОСТ Р 8.746-2011;
- Трансформатор напряжения эталонный NVOS, регистрационный номер в Федеральном информационном фонде 32397-06;
- Прибор сравнения КНТ-03, регистрационный номер в Федеральном информационном фонде 24719-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения SUD 126/H79-F35
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
