| Номер в госреестре | 69689-17 |
| Наименование СИ | Поверочные модули |
| Обозначение типа СИ | ПМ-10 |
| Изготовитель | Закрытое акционерное общество " Научно-производственная фирма "Техноякс" (ЗАО "НПФ "Техноякс"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Поверочные модули ПМ-10 (далее ПМ) предназначены для выполнения периодической поверки ваттметров поглощаемой мощности вида М3 в коаксиальных трактах с СВЧ соединителями сечением 7/3,04 мм в диапазоне частот от 0,03 ГГц до 17,85 ГГц.
Принцип работы ПМ основан на воспроизведении (измерении) его оборудованием (СИ из его состава) физических величин в частотном и динамическом диапазонах, необходимых для поверки ваттметров СВЧ с требуемой точностью согласно нормативных документов (далее - НД) на них.
ПМ представляет собой автоматизированное рабочее место поверителя, укомплектованное необходимым оборудованием, приспособлениями и инструментами для выполнения периодической поверки ваттметров поглощаемой мощности в соответствии с требованиями НД на методы и средства поверки.
Воспроизведение (измерение) физических величин осуществляется в автоматизированном режиме СИ из состава оборудования ПМ по алгоритмам, которые определены требованиями НД по поверке ваттметров СВЧ.
Управление процессом поверки осуществляется с помощью ПЭВМ, входящей в его состав по алгоритмам, реализованным в виде прикладной специализированной программы «Интегрированная среда поверочного модуля ПМ-10» (далее ИС ПМ-10).
Управление СИ, воспроизводящими (измеряющими) физические величины из состава оборудования ПМ, осуществляется от ПЭВМ с помощью локальной сети Ethernet через коммутатор сети Ethernet. Для сопряжения интерфейса сети Ethernet с интерфейсами СИ, имеющих стандартные интерфейсы (IEEE488, RS232), используются соответствующие конверторы CE-IEEE488, CE-RS232, соответственно.
Воспроизведение (измерение) физических величин согласно алгоритмам поверки СИ осуществляется непосредственно на выходах (входах) соответствующих СИ из состава оборудования ПМ, к которым подключаются поверяемые приборы.
Состав оборудования ПМ обеспечивает его компоновку в стационарном варианте исполнения в условиях и режимах, приведенных в настоящем описании типа.
Конструктивно ПМ выполнен по принципу агрегатирования СИ электрических и радиотехнических величин. В качестве конструктивов используются унифицированные базовые несущие конструкции (далее - ВПК) (стойка, стеллаж, стол, тумба, тележка), выполненные на базе профилей из алюминиевого сплава. Боковые проемы БНК закрываются стенками, к нижней раме крепятся поворотные колеса, обеспечивающие свободное перемещение конструктивов в помещении.
Основная часть поверочного оборудования размещена в стойке.
Задний проем стойки закрывается стенкой. Для обеспечения теплового режима работы оборудования ПМ (СИ) предусмотрен блок охлаждения.
В верхней части стойки расположен блок стабилизации, ниже предусмотрены окна для установки СИ из состава ПМ. В нижней части стойки расположен коммутатор сети Ethernet, блок питания и ящики для размещения принадлежностей и технической документации.
Все оборудование стойки (СИ, блок стабилизации, блок питания, коммутатор сети Ethernet) размещается на выдвижных поддонах с телескопическими направляющими, с помощью которых обеспечивается свободный доступ к оборудованию ПМ при эксплуатации.
Размещение и компоновка оборудования ПМ обеспечивают удобство выполнения функциональных обязанностей оператора и свободный доступ к органам управления. Безопасность работы на ПМ обеспечивается предусмотренным заземлением всех составных частей ПМ с контуром общего заземления помещения.
По условиям эксплуатации ПМ соответствуют требованиям группы 1.1 ГОСТ РВ 20.39.304-98 в части климатических воздействий (с диапазоном рабочих температур окружающей среды от 15 до 25°С).

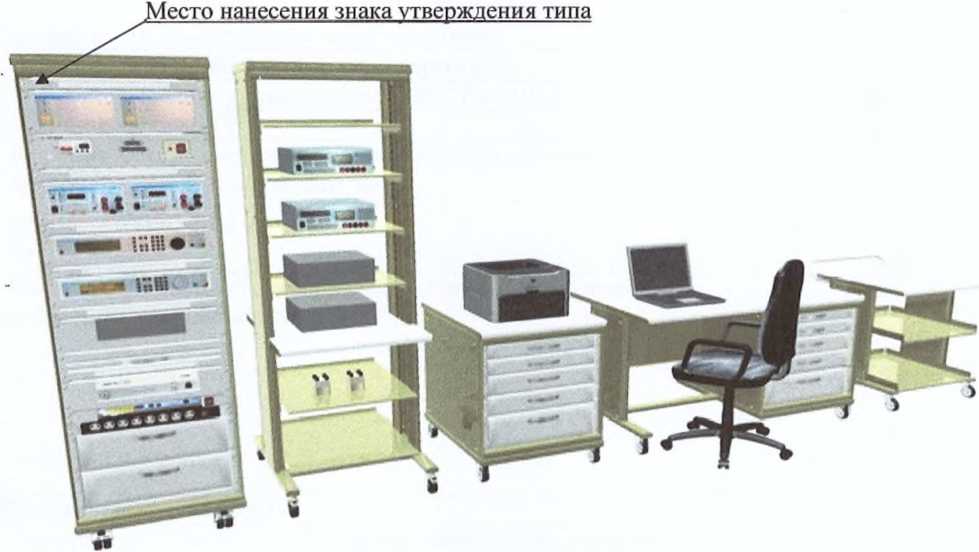

Общий вид ПМ, место нанесения знака утверждения типа представлены на рисунке 1.
Пломбирование ПМ не предусмотрено.
Рисунок 1 - Общий вид ПМ
Программное обеспечение (далее ПО) установлено на ПЭВМ, входящей в состав ПМ, и решает задачи обеспечения автоматизированной поверки и оформления результатов поверки СИ. ПО состоит из системного ПО, выполненного в операционной системе Windows, и прикладного ПО.
Прикладное ПО включает прикладную программу ИС ПМ-10, которая содержит комплект программ поверки ваттметров поглощаемой мощности. Программа ИС ПМ-10 реализована в виде логически завершенных модулей, обеспечивающих выполнение требований действующих документов на методы и средства поверки ваттметров СВЧ.
В качестве средства защиты в ИС ПМ-10 используется специальный метод кодирования метрологически значимой части ПО. Информация подвергается компрессии по специально разработанному алгоритму и шифруется с использованием псевдослучайной последовательности байт. В случае обнаружения несанкционированного изменения данных, в программе выдаются сообщения об ошибках. Вскрытие программы защищено паролем. Любое случайное или непреднамеренное изменение ПО (удаление, замена или изменения файлов) приводит к изменению кода файлов ПО. При запуске программы с внесенными изменениями выдаются сообщения об ошибках в файлах, что приводит к прекращению функционирования ПО. Потребитель не имеет возможности обновления или загрузки новых версий.
Уровень защиты ПО «Средний» в соответствии с Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ИС ПМ10 |
| Номер версии (идентификационный номер) ПО | 1.0.0.0. |
| Цифровой идентификатор ПО | CEF569A83653FDA81613DB52F6C95FE8 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип коаксиального соединителя по ГОСТ РВ 51914 | тип III (розетка) |
| Диапазон частот, ГГц | от 0,03 до 17,85 |
| Диапазон воспроизведения падающей мощности при работе ваттметра с преобразователями, мВт: ПМПМ-1 иПМПМ-2 ПМШК | от 0,3 до 10 от 0,01 до 10 |
| - Пределы допускаемой основной относительной погрешности воспроизведения мощности ЭМК, %: от 0,3 до 10 мВт от 0,01 до 0,3 мВт | (1 о о 'Й 30 = ± 1,5 + 0,01- -^-1 * 0 р к к JJ к Лг У |
| Диапазон измерений КСВН | от 1,05 до 3 |
| Пределы допускаемой относительной погрешности измерений КСВН, % | ±(1+ЗК)’ |
| Модуль эффективного коэффициента отражения выхода преобразователей мощности ваттметра, не более | 0,03 |
| Диапазон воспроизведения сопротивления постоянного тока, Ом | 0,1; 1; от 0,1 до 99999,9 |
| Класс точности меры электрического сопротивления постоянного тока | 0,01; 0,005 |
| Диапазон измерений напряжения постоянного тока, В | от 1 • 10’5 до 1000 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, % | ± (0,003—8,0) |
| Диапазон воспроизведения напряжения постоянного тока, В | от 1 до 120 |
| Диапазон измерений напряжения переменного тока, В | от 1-10 '* до 750 |
| Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % | ±(0,09... 15,0) |
| Диапазон частот измерений напряжения переменного тока, Гц | от 10 до Г107 |
* где Рх -значение измеряемой мощности, мВт, К - измеренное значение КСВН Примечание:
Значения параметров, приведенных в графе 2, соответствуют характеристикам средств измерений из состава ПМ.
3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время непрерывной работы в рабочих условиях применения, ч, не менее | 16 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - коэффициент искажения синусоидальности формы кривой напряжения, %, не более | 220±22 50±0,5 5 |
| Потребляемая мощность, кВ А, не более | 2 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха , % | от 15 до 25 от 50 до 75 |
| Габаритные размеры и масса базовых несущих конструкций (высотахширинахглубина), мм, не более: - стойка - стол - тумба - стеллаж - тележка | 1922x565x700 751x1206x700 751x565x700 1922x600x743 805x600x750 |
| Масса, кг, не более: - с тойка - стол - тумба - стеллаж - тележка | 50 46 27 42 34 |
наносится на табличку, закрепленную на лицевой панели стойки, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность ПМ
| Наименование | Обозначение | Кол-во |
| 1 Поверочный модуль ПМ-10 (стационарный вариант исполнения), в составе: | ТНСК.411728.052 | 1 шт. |
| 1.1 Комплект оборудования, в составе: | ТНСК.411916.150 | 1 шт. |
| - ваттметр проходящей мощности М2-35 | МГФК.411151.003ТУ | 1 шт. |
| - измеритель комплексных коэффициентов передачи и отражения «ОБЗОР-804/1» | ТУ6687-075-21477812-2010 | 1 шт. |
| - генератор сигналов высокочастотный Г4-229 | ТНСК.411653.002ТУ | 1 шт. |
| - генератор сигналов высокочастотный Г4-230 | ТНСК.411653.003ТУ | 1 шт. |
| - источник постоянного тока Б5-79/1 | ТНСК.418111.020ТУ | 2 шт. |
| - вольтметр универсальный В7-81 | ТНСК.411136.077ТУ | 2 шт. |
| - мера электрического сопротивления постоянного тока многозначная МС 3070-3, КТ 0,005 | ТУ4225-041-16851585-2011 | 1 шт. |
| - мера электрического сопротивления однозначная МС 3080 0,1 Ом, КТ 0,005 | ТУ4225-03 8-168515 85-2009 | 1 шт. |
| - мера электрического сопротивления однозначная МС 3080 1 Ом, КТ 0,005 | ТУ4225-038-16851585-2009 | 1 шт. |
Продолжение таблицы 4
| Наименование | Обозначение | Кол-во |
| - мера электрического сопротивления многозначная МС 3055, КТ 0,02 | ТУ4225-037-16851595-2009 | 1 шт. |
| - комплект комбинированный, в составе: | ТНСК.411918.001 | 1 шт. |
| 1) нагрузка короткого замыкания НКЗ-18-01 (тип III, вилка) | ЖНКЮ.468517.007 | 1 шт. |
| 2) нагрузка холостого хода НХЗ-18-01 (тип III, вилка) | ЖНКЮ.468519.007 | 1 шт. |
| 3) нагрузка согласованная НСЗ-18-01 (тип III, вилка) | ЖНКЮ.468548.022 | 1 шт. |
| 4) переход коаксиальный ПК2-18-01Р-11 (тип III розетка) | ЖНКЮ.468562.002 | 1 шт. |
| .5) переход коаксиальный ПК2-18-01 Р-11Р (тип III розетка) | ЖНКЮ.468562.002 | 1 шт. |
| 6) кабель измерительный C50NMNM.1 | 1 шт. | |
| 7) жгут | МГФК.685622.042 | 1 шт. |
| 8) устройство присоединительное (для Я2М-66) | ТНСК.468353.ОО1 | 1 шт. |
| 9) устройство присоединительное (для Я2М-66) | ТНСК.468353.002 | 1 шт. |
| 10) пульт управления (для МЗ-90) | ТНСК.468312.001 | 1 шт. |
| 11) кабель | ТНСК.685611.008 | 1 шт. |
| 12) кабель | ТНСК.685611.009 | 1 шт. |
| 13) кабель | ТНСК.685612.009 | 1 шт. |
| 14) кабель | ТНСК.685612.011 | 1 шт. |
| 15) кабель | ТНСК.685612.013 | 1 шт. |
| 16) кабель | ТНСК.685612.014 | 6 шт. |
| 17)кабель | ТНСК.685612.010 | 1шт. |
| 18) кабель | ТНСК.685612.012 | 1шт. |
| 19) комплект для измерений соединителей коаксиальных КИСК-7 | 1 шт. | |
| 20) преобразователь напряжения термоэлектрический 0,5 В | 1 шт. | |
| - машина вычислительная электронная персональная ЕС 1855 | ПИРШ.466215.002ТУ | 1 шт. |
| - концентратор USB- 4HUB | 1 шт. | |
| - принтер HP Laser Jet Р1102 | 1 шт. | |
| - коммутатор Ethernet, в составе: 1) коммутатор Ethernet FNSW-1600 Р (1/100 Mbps 16 портов РоЕ) 2) кабель 3) кабель 4) кабель | ТНСК.301471.138 PLANET ТНСК.685611.173-02 ТНСК.685613.122 ТНСК.685613.122-01 | 1 шт. 1 шт. 3 шт. 1 шт. 1 шт. |
| - конвертор CE-IEEE488 | ТНСК.467144.106 | 3 шт. |
| - конвертор CE-RS232D | ТНСК.467144.107 | 5 шт. |
| - конвертор CE-RS232C | ТНСК.467144.107-01 | 1 шт. |
| - блок охлаждения | ТНСК.632422.101 | 1 шт. |
| - блок питания, в составе: | ТНСК.436718.101 | 1 шт. |
| 1) устройство сопряжения | ТНСК.467144.104 | 2 шт. |
| 2) блок источника питания 5V | ТНСК.436334.101 | 1 шт. |
| 3) кабель | ТНСК.685631.104-01 | 1 шт. |
| - блок стабилизации, в составе: | ТНСК.436218.101 | 1 шт. |
4
| Наименование | Обозначение | Кол-во |
| 1) источник переменного напряжения Б2-7 | ТНСК.418114.001 ТУ | 2 шт. |
| - щит питания | ТНСК.565112.111 | 2 шт. |
| - щит питания | ТНСК.565112.112 | 1 шт. |
| - щит питания | ТНСК.565112.113 | 1 шт. |
| - щит питания | ТНСК.565112.1 13-01 | 1 шт. |
| - щит питания | ТНСК.565112.114 | 1 шт. |
| 1.2 Комплект вспомогательного оборудования, в составе: | ||
| - стойка 1 ОС 1 | ТНСК.301422.236 | 1 шт. |
| - стол 10СТ1 | ТНСК.324114.111 | 1 шт. |
| - тумба 1ОТМ1 | ТНСК.301431.107 | 1 шт. |
| - кресло | 1 шт. | |
| 1.3 Комплект кабелей, в составе: | ТНСК.411911.121 | 1 шт. |
| - перемычка | ТНСК.685521.108 | 14 шт. |
| - перемычка | ТНСК.685521.108-01 | 4 шт. |
| - кабель | ТНСК.685611.128 | 4 шт. |
| - кабель | ТНСК.685611.128-02 | 3 шт. |
| - кабель | ТНСК.685611.123-01 | 1 шт. |
| - кабель | ТНСК.685611.128-03 | 2 шт. |
| кабель | ТНСК.685611.128-07 | 3 шт. |
| - кабель | ТНСК.685611.173-05 | 2 шт. |
| - кабель | Gembird Power PC-186-VDE IECC13-S | 3 шт. |
| - кабель | Gembird Power PC-186-VDE IECC13-S | 3 шт. |
| - кабель | USB Gembird CCC-USB2-AMBM-10 3 | 2 шт. |
| 1.4 Комплект ЗИП, в составе: | THCK.411973.108 | 1 шт. |
| -ключ 7811-0003 Cl Н12.Х1 | ГОСТ 2839-80 | 1 шт. |
| -ключ 7811-0027 Cl Н12.Х1 | ГОСТ 2839-80 | 1 шт. |
| - отвертка 7810-0324 ЗВ Н12.Х1 | ГОСТ 17199-88 | 1 шт. |
| - отвертка 7810-0982 ЗВ Н12.Х1 | ГОСТ 17199-88 | 1 шт. |
| - отвертка 7810-0978 ЗВ Н12.Х1 | ГОСТ 17199-88 | 1 шт. |
| - отвертка 7810-0964 ЗВ Н12.Х1 | ГОСТ 17199-88 | 1 шт. |
| - плоскогубцы 7814-0258 И Н12.Х1 | ГОСТ 5547-93 | 1 шт. |
| - ковер диэлектрический 1-700x700 | ГОСТ 4997-75 | 1 шт. |
| - розетка РА32-002 32А | 1 шт. | |
| - переходник электрический сетевой Россия (гнездо) - Евро (вилка) | 4 шт. | |
| 1.5 Прикладная программа «ИС ПМ10». Руководство оператора. Часть 1 | ТНСК.00108-01 34 01-1 | 1 шт. |
| 1.6 Прикладная программа «ИС ПМ10». Руководство оператора. Часть 2 (компакт-диск) | ТНСК.00108-01 34 01-2 | 1 шт. |
| 1.7 Антивирусная защита ПЭВМ (компакт-диск) | Kaspersky ANTI-VIRUS | 1 шт. |
| 1.8 Программа чтения и редактирования электронных документов (компакт-диск) | Microsoft Office 2013 | 1 шт. |
Продолжение таблицы 4
| Наименование | Обозначение | Кол-во |
| 1.9 Ведомость эксплуатационных документов | ТНСК.411728.052ВЭ | 1 шт. |
| Примечание: Комплекты ЗИП составных частей ПМ поставляются в соответствии с эксплуатационными документами на составные части (формулярами, паспортами, руководствами по эксплуатации) и размещаются в ящиках тумбы | ||
осуществляется по документу ТНСК.411728.052РЭ «Поверочный модуль ПМ-10. Руководство по эксплуатации», раздел 5 «Поверка изделия», утвержденному ФБУ «ГНМЦ Минобороны России» 22.05.2015.
Основные средства поверки:
рабочие эталоны и средства поверки в соответствии с действующими документами на методы и средства поверки средств измерений, входящие в состав ПМ-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПМ-10 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10'2 до 109 Гц.
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
ГОСТ РВ 51914-2002.
ГОСТ РВ 20.39.304-98.
Поверочный модуль ПМ-10. Технические условия ТНСК.411728.052ТУ
