| Номер в госреестре | 69690-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ADS100 |
| Изготовитель | "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ADS100 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы по принципу конструкции - шинные. С одной вторичной обмоткой для измерения и учета.
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов. Вторичная обмотка намотана на магнитопровод и находится в изолирующем корпусе из термопластика, который формирует корпус трансформатора и защищает его внутренние части от механический повреждений и влаги. Вывод вторичной обмотки подключен к клеммам, закрепленным на корпусе трансформатора.
Клеммная коробка пломбируется для предотвращения несанкционированного доступа и на нее наносится знак поверки.

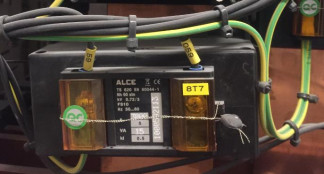

Общий вид средства измерений приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжения UHOM, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальная частота переменного токаfHOM, Гц | 50 |
| Номинальный первичный ток IiHOM, А | 3000 |
| Номинальный вторичный ток, А | 5 |
| Класс точности вторичной обмотки | 0,5 |
| Номинальная мощность вторичной обмотки, В • А | 15 |
| Значение номинального коэффициента безопасности приборов КБном, вторичной обмоток для измерений и учета, не более | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 174 |
| - ширина | 98 |
| - длина | 128 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -20 до +40 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ не менее, ч | 220000 |
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |||
| Трансформатор тока (зав. | №№ 1000592110, | 1000592112, | ADS100 | 24 шт. | |
| 1000592113, | 1000592114, | 1000592153, | 1000592155, | ||
| 1000592156, | 1000592188, | 1000592205, | 1000592206, | ||
| 1000592214, | 1000592215, | 1000592216, | 1000592227, | ||
| 1000592238, | 1000592242, | 1000592243, | 1000592248, | ||
| 1000592249, | 1000592251, | 1000719948, | 1000719964, | ||
| 1000719965, 1000769244). | |||||
| Паспорт | 24 шт. | ||||
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на клеммную коробку или свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ADS100
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
