| Номер в госреестре | 69700-17 |
| Наименование СИ | Спектрометры лазерные портативные |
| Обозначение типа СИ | ЛИС-01 |
| Изготовитель | ООО "НПП "Структурная диагностика", г.Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры лазерные портативные ЛИС-01 (далее - спектрометры) предназначены для измерения массовой доли химических элементов в металлах и сплавах по аттестованным (стандартизованным) методикам (методам) измерений.
Принцип действия спектрометров основан на определении интенсивности эмиссии излучения, образующегося при ионизации атомов пробы с помощью лазера.
Конструктивно спектрометры выполнены в едином корпусе и состоят из источника возбуждения спектров - твердотельного лазера с длиной волны 1064 нм, оптической системы, системы продувки инертным газом, детектора и системы управления и обработки данных.

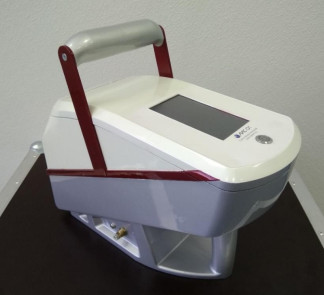

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1. _
Место нанесения знака поверки
Управление спектрометром осуществляется посредством встроенного программного обеспечения (далее - ПО), позволяющего проводить настройку прибора, осуществлять контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты и передавать результаты измерений на принтер.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) спектрометров приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LIS |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Спектральный диапазон, нм | от 177 до 350 |
| Спектральное разрешение, нм, не более* | 0,5 |
| Чувствительность, мВ • нм/%, не менее** | 10 000 |
| Предел допускаемого относительного СКО выходного сигнала, %** | 10 |
| Нестабильность выходного сигнала спектрометра за 6 часов, %** | 15 |
| * значение нормировано для Ni на длине волны 221.65 нм с массовой долей N ** значения нормировано для Cr (284.33 нм), Mn (279.83 нм), Si (288.16 ш с массовой долей этих элементов не более 15 %. | i не более 15 %. м), Ni (221.65 нм) |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Параметры электрического питания | |
| от сетевого адаптера | |
| - напряжение переменного тока, В | от 200 до 240 |
| - частота переменного тока, Гц | 50 |
| от аккумулятора | |
| - напряжение постоянного тока, В | от 9 до 15 |
| Г абаритные размеры, см, не более | |
| - высота | 32 |
| - ширина | 14 |
| - длина | 21 |
| Масса, кг, не более: | 4,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность, % | от 20 до 95 |
наносится на второй лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр лазерный портативный | ЛИС-01 | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Транспортировочный кейс | - | по заказу |
| Аккумуляторные батареи | - | по заказу |
| Контрольный образец | - | по заказу |
| Термопринтер | - | по заказу |
| Руководство по эксплуатации | ЛИС01.082017-РЭ | 1 экз. |
| Методика поверки | МП 136-251-2017 | 1 экз. |
осуществляется по документу МП 136-251-2017 "ГСИ. Спектрометры лазерные портативные ЛИС-01. Методика поверки", утвержденному ФГУП "УНИИМ" 18.09.2017 г.
Основные средства поверки
Стандартный образец стали легированной ГСО 4510-92П ЛГ36д с аттестованными значениями массовых долей Cr (14,95±0,03) %; Mn (1,97±0,03) %; Si (0,70±0,02) %; Ni (12,6±0,2) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на верхнюю часть спектрометра, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах.
ТУ 26.51.53.150-59263930-2017 Спектрометры лазерные портативные ЛИС-01. Технические условия
| Зарегистрировано поверок | 242 |
| Поверителей | 19 |
| Актуальность данных | 21.11.2024 |
