| Номер в госреестре | 69702-17 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | OC-100, CX-100, OC-200, MT-200 |
| Изготовитель | ООО "Ориент Системс", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая серий 0C-100, CX-100, 0C-200, MT-200 (далее -аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая серий 0C-100, CX-100, 0C-200, MT-200 -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представлена модульной системой: спутниковая геодезическая антенна и отдельно приемник. Аппаратура спроектирована для применения в качестве базовой или подвижной станции.
Управление аппаратурой осуществляется с помощью полевого контроллера или персонального компьютера (далее - ПК), с подключением к приемнику по кабелю. Принимаемая со спутников информация записывается на внешний носитель информации, память контроллера или ПК с частотой:
- 1 Гц, 5 Гц, 10 Гц - для аппаратуры модификаций ОС-101, ОС-201, 0C-201-GSM, OC-201-Pro, 0C-201-Marine;
- 1 Гц, 5 Гц, 10 Гц, 20 Гц, 50 Гц, 100 Гц для аппаратуры модификаций ОС-103, СХ-103, OC-103-GSM, OC-103-Pro, ОС-103-УКВ, ОС-203, МТ-203, OC-203-GSM, OC-203-Pro, OC-203-Marine, ОС-203-УКВ.
Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов:
- модификации ОС-101, ОС-201, OC-201-GSM, OC-201-Pro, OC-201-Marine - GPS: L1; GLONASS: L1; Beidou (COMPASS): B1; SBAS L1;
- модификации ОС-103, СХ-103, OC-103-GSM, OC-103-Pro, ОС-103-УКВ, ОС-203, МТ-203, OC-203-GSM, OC-203-Pro, OC-203-Marine, ОС-203-УКВ - GPS: L1, L2, L5; GLONASS: L1, L2; Beidou (COMPASS): B1, B2, B3.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено.
Внешний вид аппаратуры геодезической спутниковой представлен на рисунках 1 - 16.

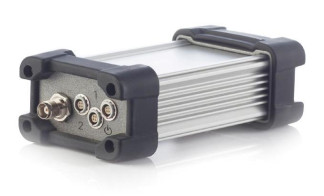

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой ОС-Ю1
Рисунок 2 - Внешний вид аппаратуры геодезической спутниковой ОС-201
Рисунок 3 - Внешний вид аппаратуры геодезической спутниковой ОС-201-GSM
Аппаратура имеет встроенное микропрограммное обеспечение (далее - МПО) «CRDK-ХХХAA», где ХХХ является названием модификации аппаратуры и поддерживает работу с программным обеспечением (далее - ПО) контроллера «Survey Master», а также ПО «CRU OEM Board Control Software», устанавливаемым на ПК для управления и контроля и ПО «Compass Solution» для постобработки записанных данных на ПК.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | МПО «CRDK- ХХХAA» | «Survey Master» | «CRU OEM Board Control Software» | «Compass Solution» |
| Номер версии (идентификационный номер ПО), не ниже | 2.5.51) 2.7.52) | 1.2.50 | 1.5.5 | 1.1.5 |
| Цифровой идентификатор ПО | 0CDEAA591) 393EBDF32) | AD5CF4F2 | 3DD09ED2 | C7C781A1 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |||
| 1-) - для модификаций ОС-101, ОС-201, OC-201-GSM, OC-201-Pro, OC-201-Marine 2) - для модификаций ОС-103, СХ-103, OC-103-GSM, OC-103-Pro, ОС-103-УКВ, ОС-203, МТ-203, OC-203-GSM, OC-203-Pro, OC-203-Marine, ОС-203-УКВ | ||||
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | ОС-101, ОС-201, OC-201-GSM, OC-201-Pro, OC-201-Marine | 0С-103, СХ-103, OC-103-GSM, OC-103-Pro, 0С-103-УКВ, 0С-203, МТ-203, OC-203-GSM, OC-203-Pro, OC-203-Marine, 0С-203-УКВ |
| Диапазон измерений длины базиса, м | от 0 до 8000 | от 0 до 30000 |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Статика», мм: - в плане - по высоте | ±2-(2,5+1,0-10-6-D) ±2-(5,0+1,0-10-6-d) | |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2<10+M0-6^D) ±2-(20+1-10-6-d) | ±2-(8+1-10-6-D) ±2^(15+b10-6^D) |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане - по высоте | ±2-500 ±2-1000 | |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Статика», мм: - в плане - по высоте | 2,5+1,0-10-6-D 5,0+1,0-10-6-D | |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | 10+1-10-6-D 20+1-10-6-D | 8+M0-fvD 15+1 • 10-6^D |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане - по высоте | 500 1000, где D - измеряемое расстояние в мм | |
| Наименование характеристики | Значение | ||
| Модификация | ОС-101 | OC-201 -GSM, OC-201-Pro, OC-201-Marine | ОС- 103, СХ- 103, OC-103-GSM, OC-103-Pro, ОС-103 -УКВ, ОС-203, МТ-203, OC-203-GSM, OC-203-Pro, OC-203-Marine |
| Тип приёмника | Одночастотный, многосистемный | Многочастотный, многосистемный | |
| Тип антенны | Внешняя | ||
| Количество каналов | 168 | 388 | |
| Режимы измерений длины базиса | «Статика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGNSS)» | ||
| Диапазон рабочих температур, °С | от -40 до +80 | от -40 до +85 | |
| Напряжение источника питания постоянного тока, В | от 9 до 24 | ||
| Габаритные размеры (ДхШ*В), мм, не более | 164,0x87,4x53,6 | 165,0x163,9x90,1 | |
| Масса, г, не более | 600 | 1300 | 1340 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Аппаратура геодезическая спутниковая | - | 1 |
| Транспортировочный ящик | - | 1 |
| Аккумуляторная батарея | - | 1 |
| Сетевое зарядное устройство | - | 1 |
| Многофункциональный коммуникационный кабель | - | 1 |
| CD диск с программным обеспечением | - | 1 |
| Методика поверки | МП АПМ 40-17 | 1 |
| Руководство по эксплуатации | - | 1 |
осуществляется по документу МП АПМ 40-17 «Аппаратура геодезическая спутниковая серий OC-100, CX-100, OC-200, MT-200. Методика поверки», утверждённому ООО «Автопрогресс-М» «17» августа 2017 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
ТУ 26.51.20-001-29893771-2017 Аппаратура геодезическая спутниковая серий OC-100, CX-100, OC-200, MT-200. Технические условия
| Зарегистрировано поверок | 100 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
