| Номер в госреестре | 69708-17 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | contrAA 800 |
| Изготовитель | "Analytik Jena AG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-абсорбционные contrAA 800 (далее - спектрометры) предназначены для измерений массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах и других сходных матрицах.
Принцип действия спектрометров основан на атомизации исследуемой пробы, измерении оптической плотности атомного пара и дальнейшего определения массовой концентрации определяемых элементов при помощи градуировочных кривых.
Спектрометры представляют собой стационарные настольные лабораторные приборы и имеют три модели исполнения в зависимости от способа атомизации пробы.
Атомизация проб проводится:
- модель contrAA 800 F - в пламенном атомизаторе или с помощью ртутно-гидридной приставки,
- модель contrAA 800 G - в электротермическом атомизаторе или с помощью ртутно-гидридной приставки,
- модель contrAA 800 D - возможна атомизация как в пламенном, так и в электротермическом атомизаторе или с помощью ртутно-гидридной приставки.
В пламенном атомизаторе, в зависимости от анализируемых элементов, используется пламя: «ацетилен - воздух», «ацетилен - закись азота».
Оптическая система спектрометров базируется на двойном полихроматоре высокого разрешения с дифракционной решеткой и призмой. В качестве источника сплошного спектра используется ксеноновая лампа. Полихроматор обеспечивает выделение спектрального интервала в области атомной линии поглощения. Сегментированный твердотельный детектор (ПЗС-матрица) обеспечивает регистрацию поглощения света по контуру атомной линии поглощения.
Поворот дифракционной решетки и призмы полихроматора осуществляется с помощью компьютера специальным приводом.
Учет неселективного поглощения осуществляется с помощью измерения поглощения на длине волны вблизи атомной линии поглощения. Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.
Спектрометры управляются от внешнего управляющего компьютера, подключаемого через USB-порт или через интерфейс RS 232.

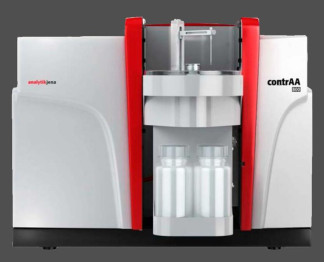

Внешний вид спектрометров с указанием места пломбировки, нанесения знака поверки и утверждения типа приведен на рисунках 1 - 4.
Место нанесения знака поверки
Место нанесения знака поверки
| Место нанесения знака утверждения | Пломбировка от несанкционированного |
| типа | доступа |
ПО для моделей contrAA 800 F, contrAA 800 G и contrAA 800 D одинаковое.
Управление процессом измерения и обработки выходной информации в спектрометре осуществляется через компьютер с помощью специального программного обеспечения. Спектрометры оснащены автономным ПО.
Автономное ПО ASpect CS управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит полученные данные, проводит диагностические тесты прибора, проводит построение калибровочных зависимостей.
К метрологически значимой части автономного ПО относится исполняемый файл ASpectCS.exe .
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения |
| Автономное программное обеспечение | ||
| ASpect CS | ASpect CS | 2.2.0.0 |
Метрологически значимая часть ПО спектрометров и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики спектрометров
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 185 до 900 |
| Спектральная ширина пикселя (при 200 нм), нм | 0,002 |
| Диапазон оптических плотностей, Б | от 0 до 3,99 |
| Предел допускаемой абсолютной погрешности установки длин волн, нм | ± 0,004 |
| Характеристические концентрации (чувствительность), мкг/дм , не более: | |
| - с пламенным атомизатором | |
| для Pb (на 1 = 217,001 нм) | 200 |
| для Mn (на 1 = 279,482 нм) | 50 |
| для Cu (на 1 = 324,754 нм) | 70 |
| для K (на 1 = 766,491 нм) | 30 |
| - с электротермическим атомизатором для Pb (на 1 = 217,001 нм) | 0,90 |
| для Mn (на 1 = 279,482 нм) | 0,25 |
| для Cu (на 1 = 324,754 нм) | 0,35 |
| для Cr (на 1 = 357,869 нм) | 0,40 |
| - с ртутно-гидридной приставкой для As (на 1 = 193,696 нм) | 0,1 |
| для Hg (на 1 = 253,652 нм) | 0,5 |
| Продолжение таблицы 2 | |
| Наименование характеристики | Значение |
| Пределы обнаружения1, мкг/дм 3, не более: | |
| - с пламенным атомизатором | |
| для Pb (на 1 = 217,001 нм) | 100 |
| для Mn (на 1 = 279,482 нм) | 30 |
| для Cu (на 1 = 324,754 нм) | 30 |
| для K (на 1 = 766,491 нм) | 20 |
| - с электротермическим атомизатором | |
| для Pb (на 1 = 217,001 нм) | 2,5 |
| для Mn (на 1 = 279,482 нм) | 0,7 |
| для Cu (на 1 = 324,754 нм) | 0,8 |
| для Cr (на 1 = 357,869 нм) | 1,0 |
| - с ртутно-гидридной приставкой | |
| для As (на 1 = 193,696 нм) | 1,0 |
| для Hg (на 1 = 253,652 нм) | 0,5 |
| ОСКО случайной составляющей погрешности спектрометра , %, не более | |
| - с пламенным атомизатором | 3,0 |
| - с электротермическим атомизатором | 5,0 |
| - с ртутно-гидридной приставкой | 10 |
| Примечание: 1 По критерию 3о | |
| При измерении оптической плотности. | |
Таблица 3 - Технические характеристики спектрометров
| Наименование характеристики | Значение |
| Потребляемая мощность, В А, не более | 2100 |
| Масса, кг, не более | 170 |
| Напряжение сети, В | от 198 до 242 |
| Г абаритные размеры основного прибора, мм, не более | 780x775x625 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +29 от 20 до 80 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации и на заднюю панель корпуса спектрометра.
Комплект поставки представлен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Кол-во, шт |
| Атомно-абсорбционный спектрометр contrAA 800 | 1 |
| Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП-671-1849-2017 | 1 |
осуществляется по документу МП-671-1849-2017 «Инструкция. Спектрометры атомноабсорбционные contrAA 800. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 14 июня 2017 г.
Основные средства поверки:
- стандартный образец состава водного раствора ионов свинца (регистрационный номер в Федеральном информационном фонде № 7877-2000);
- стандартный образец состава водного раствора ионов марганца (регистрационный номер в Федеральном информационном фонде № 7875-2000);
- стандартный образец состава водного раствора ионов меди (регистрационный номер в Федеральном информационном фонде № 7836-2000);
- стандартный образец состава водного раствора ионов калия (регистрационный номер в Федеральном информационном фонде № 8092-94);
- стандартный образец состава водного раствора ионов хрома (регистрационный номер в Федеральном информационном фонде № 7834-2000);
- стандартный образец состава водного раствора ионов мышьяка (регистрационный номер в Федеральном информационном фонде № 7976-2001);
- стандартный образец состава водного раствора ионов ртути (регистрационный номер в Федеральном информационном фонде № 7879-2000).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.
ГОСТ Р 53101-2008 «Средства лекарственные для ветеринарного применения, корма, кормовые добавки. Определение массовой доли мышьяка методом атомно-абсорбционной спектрометрии».
ГОСТ Р 51429-99 «Соки фруктовые и овощные. Метод определения содержания натрия, калия, кальция и магния с помощью атомно-абсорбционной спектрометрии».
ГОСТ Р 56372-2015 «Комбикорма, концентраты и премиксы. Определение массовой доли железа, марганца, цинка, кобальта, меди, молибдена и селена методом атомноабсорбционной спектроскопии».
ГОСТ Р 53100-2008 «Средства лекарственные для животных, корма, кормовые добавки. Определение массовой доли кадмия и свинца методом атомно-абсорбционной спектрометрии».
ГОСТ 31870-2012 «Вода питьевая. Определение содержания элементов методами атомной спектрометрии».
ГОСТ 31650-2012 «Средства лекарственные для животных, корма и кормовые добавки. Определение массовой доли ртути методом атомно-абсорбционной спектрометрии».
Техническая документация фирмы-изготовителя.
