| Номер в госреестре | 69709-17 |
| Наименование СИ | Антенна рупорная измерительная с предусилителем |
| Обозначение типа СИ | EMCO 3115-PA |
| Изготовитель | "An ESCO Technologies Company ETS-LINDGREN", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенна рупорная измерительная с предусилителем ЕМСО 3115-РА (далее - антенна ЕМСО 3115-РА) предназначена (совместно с измерительным приемником, селективным микровольтметром, анализатором спектра) для измерений напряженности (плотности потока энергии) электромагнитного поля.
Принцип действия антенны ЕМСО 3115-РА состоит в преобразовании напряженности электромагнитного поля (плотности потока энергии) в соответствующую ей высокочастотную мощность.
Принятые сигналы усиливаются и подаются на высокочастотный коаксиальный выход типа SMA (розетка) с волновым сопротивлением 50 Ом.
Конструктивно антенна ЕМСО 3115-РА состоит из антенны рупорной измерительной ЕМСО 3115 (далее - антенна ЕМСО 3115), предусилителя и блока питания предусилителя.
Антенна ЕМСО 3115 предназначена для преобразования напряженности электромагнитного поля (плотности потока энергии) в высокочастотное напряжение (высокочастотную мощность).
Антенна ЕМСО 3115 представляет собой плавно расширяющийся двухгребневый волноводный переход с излучающим раскрывом прямоугольного сечения с диапазонным волноводно-коаксиальным переходом.
Предусилитель предназначен для усиления сигнала (повышения чуствительности).
Блок питания предусилителя напряжением +12 В предназначен для питания предусилителя. Для подключения блока питания предусилителя в комплект поставки входит кабель питания.

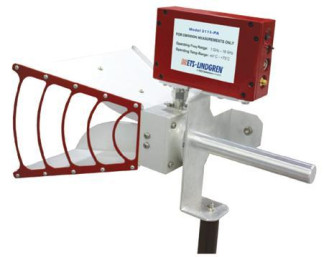

Внешний вид антенны ЕМСО 3115-РА приведен на рисунке 1.
1
1 - антенна рупорная измерительная ЕМСО 3115
2 - предусилитель
3 - высокочастотный коаксиальный выход типа SMA (розетка)
Элементы антенны ЕМСО 3115-РА, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа лакокрасочным покрытием. Дополнительных мер по защите не требуется.
отсутствует.
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 1 до 18 |
| Диапазон изменений коэффициента калибровки, дБ(1 м-1) | от - 26,5 до 0 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±1,5 |
| Выходная мощность при компрессии усиления 1 дБ, дБ(1 мВт), не менее | 17 |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного ВЧ соединителя | SMA (розетка) |
| Номинальное входное сопротивление, Ом | 50 |
| Параметры электрического питания предусилителя: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±1 |
| Масса, кг, не более | 2,5 |
| Габаритные размеры, см, не более: | |
| - длина | 36,1 |
| - ширина | 24,2 |
| - высота | 24,8 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха при +25 °С, %, не более | 80 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист документа «Антенна рупорная измерительная с предусилителем ЕМСО 3115-РА. Руководство по эксплуатации ЕМСО 3115-РА РЭ» типографским способом и на маркировочный ярлык, расположенный на корпусе антенны ЕМСО 3115-РА, в виде наклейки.
Комплект поставки антенны ЕМСО 3115-РА приведена в таблице 3.
| Наименование | Обозначение | Количество |
| Антенна рупорная измерительная с предусилителем ЕМСО 3115-РА в составе: | - | 1 шт. |
| - антенна рупорная измерительная ЕМСО 3115 | модель 3115 ETS-Lindgren | 1 шт. |
| - предусилитель | 119238 | 1 шт. |
| - блок питания предусилителя | 410052 | 1 шт. |
| - кабель для блока питания | 117857 | 1 шт. |
| - кронштейн для крепления антенны к штативу 4-TR | 119237 | 1 шт. |
| - штырь для крепления антенны к штативу 7-TR | 108070 | 1 шт |
| Руководство по эксплуатации | ЕМСО 3115-РА РЭ | 1 экз. |
| Методика поверки | ЕМСО 3115-РА МП | 1 экз. |
осуществляется по документу ЕМСО 3115-РА МП «Инструкция. Антенна рупорная измерительная с предусилителем ЕМСО 3115-РА. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 5 сентября 2017 года.
Основные средства поверки:
- государственный рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
- анализатор спектра FSP40, регистрационный номер 26744-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой антенны ЕМСО 3115-РА с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц Техническая документация фирмы-изготовителя
