| Номер в госреестре | 69710-17 |
| Наименование СИ | Счетчики электрической энергии статические с функцией ограничения мощности |
| Обозначение типа СИ | ИНТЕГРА 301 |
| Изготовитель | АО "НПП "Интеграл", г. Москва. |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2022 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики электрической энергии статические с функцией ограничения мощности «ИНТЕГРА 301» (далее - счётчики) предназначены для измерений и многотарифного учета активной и реактивной электрической энергии в трёхфазных цепях переменного тока.
Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованиями их в цифровой код и обработкой, а также с последующим отображением на дисплее отчетного устройства или дисплее устройства сбора показаний результатов измерений и информации: количества активной электрической энергии, количество реактивной электрической энергии, значение текущего времени, действующего тарифа. Счётчики могут использоваться в составе автоматизированных систем коммерческого учета электрической энергии.
Конструктивно счётчики имеют три измерительных элемента и счётный механизм с отсчётным устройством, заключённые в корпус, платы зажимов, и крышки зажимов. Корпус состоит из основания и крышки.
Информация об измеряемых величинах отображается на отсчётном устройстве в киловатт-часах (киловар-часах). Счётчики электронного исполнения изготавливаются с жидкокристаллическим отсчётным устройством (ЖКИ) с ценой единицы младшего разряда 0,01 кВт-ч (квар-ч). В конструкции счётчиков предусмотрены:
- испытательный выход, совмещенный с основным передающим устройством;
- светодиодный индикатор функционирования, засвечиваемый синхронно с импульсами на испытательном выходе;
- щиток с указанием параметров счётчика. Счётчики имеют устройство интерфейсное с последовательным каналом для обмена информацией с внешними устройствами, гальванически развязанное от цепей питания счётчика.
Устройство интерфейсное в зависимости от исполнения может включать в себя набор следующих модулей: RS-485, PLC, GPRS оптический порт. Счётчики имеют встроенные часы-календарь с резервным источником питания. В этом исполнении реализован многотарифный учёт активной и реактивной электрической энергии. Число тарифов до 8, в зависимости от варианта исполнения. Предусмотрена возможность перепрограммирования счётчиков в случае изменения тарифного расписания, что производится без нарушения пломбы поверителя. В счётчики может быть введена информация о праздничных датах, выходных днях, и времени перехода на летнее/зимнее время (8 временных зон). Для этих дней предусмотрено программирование смены тарифов. Цепи напряжения и тока имеют защиту от бросков напряжения и тока. Конструкция корпуса предусматривает пыле- и влагозащиту. Счётчики предназначены для установки внутри помещений или наружной установки в специальных закрытых щитах или шкафах, имеющих дополнительную защиту от влияния окружающей среды.

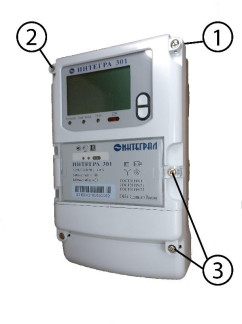

Рисунок 1 - Общий вид счётчиков электрической энергии «ИНТЕГРА 301» Стрелками обозначены места пломбировки:
1 - Место установки пломбы предприятия-изготовителя;
2 - Место для нанесения знака поверки;
3 - Место для установки пломбы энергоснабжающей организации.
В счётчиках предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Места пломбировки счётчиков и нанесения знака поверки указаны на рисунке 1.
Счетчики имеют встроенное программное обеспечение (далее по тексту - ПО), устанавливаемое в энергонезависимую память счетчика.
Встроенное ПО счетчиков защищено от преднамеренных изменений следующими защитными мерами:
- пломбами завода изготовителя и поверителя;
- встроенными средствами защиты кода, встроенного ПО;
- отсутствием возможности изменения ПО счетчиков по интерфейсу без вскрытия пломбируемой крышки счетчика.
Конструкция счетчиков обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НАЕЛ.621.00.00 |
| Номер версии (идентификационный номер) ПО | b-140819 |
| Цифровой идентификатор ПО (контрольная сумма) | 7AF2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности: -по активной энергии -по реактивной энергии | СО in о" |
| Пределы допускаемой основной погрешности хода встроенных часов, с/сутки | ±0,5 |
| Пределы допускаемой дополнительной погрешности хода встроенных часов при работе на резервном источнике питания при нормальной температуре, с/сутки | ±1,0 |
| Пределы допускаемой дополнительной погрешности хода встроенных часов под влиянием температуры окружающей среды, с/(сутки °С) | ±0,15 |
| Номинальное напряжение, UHOM В | 3 х 230/400 |
| Предельный рабочий диапазон напряжения, В | 0,6 до 1,3хином |
| Базовый ток, 1б А | 1 |
| Максимальный ток, 1макс А | 10 |
| Номинальная частота электрической сети, Гц | 50 |
| Диапазон изменения частоты, Гц | От 47,5 до 52,5 |
| Постоянная счетчика имп/кВт-ч. -в счетчиках прямого включения по умолчанию -в счетчиках трансформаторного включения по умолчанию | 200 6400 |
| Активная потребляемая мощность в цепи напряжения счетчика при номинальном напряжении, нормальной температуре и номинальной частоте, Вт, не более | 2 |
| Полная потребляемая мощность в цепи напряжения счетчика при номинальном напряжении, нормальной температуре и номинальной частоте, В А, не более | 4 |
| Полная мощность, потребляемая цепью тока счетчика при базовом токе, номинальной частоте и нормальной температуре, В-А, не более | 0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время работы часов на резервном источнике питания в случае пропадания основного питания, лет, не менее | 16 |
| Длительность хранения информации при отключении питания, лет | 10 |
| Минимальная величина длительности тарифа, минут | 15 |
| Степень защиты по ГОСТ 14254-96 | IP 51 |
| Температура окружающего воздуха, °С | от - 25 до +70 |
| Максимальная допустимая относительная влажность окружающего воздуха, % | 95 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 290 х 170 х 85 |
| Количество тарифов | 8 |
| Масса, кг, не более | 3,0 |
| Средняя наработка на отказ, ч, не менее | 140 000 |
| Средний срок службы, лет | 37,5 |
Таблица 4 - Пределы допускаемой относительной погрешности при измерении параметров электрической сети_
| Пределы относительной погрешности измерений | ||||||||
| Фазного напряжения, % | Положительного и отрицательного отклонения напряжения, % | Фазного тока, % | о4 ы т о т с а | Отклонения частоты, % | Активной мгновенной мощности, % | Реактивной мгновенной мощности, % | Полной мгновенной мощности, % | Коэффициента мощности, % |
| ±0,40 | ±0,40 | ±1,00 | ±0,08 | ±0,08 | ±1,00 | ±1,00 | ±1,00 | ±1,00 |
| Примечание - погрешности измерения напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности нормируются для следующих значений входных сигналов: - напряжение - (от 0,75 до 1,2) ином; - ток - от 0,054 (0,01/ном или 0,02/ном) до 1макс; -частота измерительной сети - от 42,5 до 57,5 Гц. | ||||||||
наносят на панель счетчика методом офсетной печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначен6ие | Количество |
| Счетчик электрической энергии | 1 шт. | |
| Руководство по эксплуатации | НАЕЛ.411152.301 РЭ | 1 экз. на партию |
| Паспорт | 1 экз. | |
| Методика поверки | МП-021/05-2017 | 1 экз. |
| Комплект монтажных изделий | 1 комплект |
приведены в эксплуатационном документе.
осуществляется по документу МП-021/05-2017 «Счётчики электрической энергии «ИНТЕГРА 301». Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 11.05.2017 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.3Т1-П-10 (Регистрационный номер в Федеральном информационном фонде 57346-14).
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор - 3.3 Т1» (Регистрационный номер в Федеральном информационном фонде 39952-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 31819.23-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счётчики статические реактивной энергии.
ТУ 4228-002-50157563-15. Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 301
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
