| Номер в госреестре | 69712-17 |
| Наименование СИ | Хроматографы жидкостные с рефрактометрическим детектором |
| Обозначение типа СИ | ADEPT (хроматографы) CE 4700 (детектор) |
| Изготовитель | "Cecil Instruments Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные ADEPT с рефрактометрическим детектором CE 4700 (далее -хроматографы) предназначены для количественного химического анализа широкого спектра органических и неорганических веществ в соответствии с аттестованными методиками измерений.
Принцип действия хроматографов основан на разделении смеси веществ на хроматографической колонке с последующим детектированием компонентов смеси.
Хроматограф представляет собой комплекс функционально объединенных блоков и вспомогательных устройств, обеспечивающих разделение жидких смесей, детектирование и количественное определение содержания компонентов смеси.
Дифференциальный рефрактометрический детектор CE 4700 предназначен для определения содержания веществ, не поглощающих в ультрафиолетовой области спектра. Принцип действия детектора основан на измерении преломления (рефракции) света на границе двух сред. Световой поток проходит через сравнительную кювету, заполненную чистым растворителем, и измерительную, заполненную раствором анализируемого вещества в том же растворителе. Определение содержания анализируемого вещества происходит по степени отклонения светового луча, прошедшего через среду раствора, от его отклонения при прохождении среды чистого растворителя, которое принимают за нулевую отметку. В качестве источника света в детекторе используется светодиод с длиной волны 950 нм с низким тепловым излучением, поэтому термостатирование кюветы не требуется.
Пломбирование хроматографов не предусмотрено.
С
D
Е
А
в
J
Место
нанесения
знака поверки

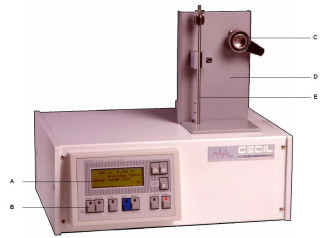

Рисунок 1 - Общий вид рефрактометрического детектора CE 4700 (A - жидкокристаллический дисплей, B - клавиатура, С - инжекторный кран,
D - монтажный блок, E - колонка)
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PowerStream |
| Номер версии (идентификационный номер ПО) | v.4 |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, ед.рефр. | от -10-4 до +10-4 |
| Уровень флуктуационных шумов нулевого сигнала (скорость подачи элюента 1 см3/мин, постоянная времени 1 с), ед.рефр., не более | 1-10-7 |
| Дрейф нулевого сигнала (скорость подачи элюента 1 см /мин, постоянная времени 1 с), ед.рефр./ч, не более | 1-10-5 |
| Предел детектирования по глюкозе, г/см3, не более | 1-10-6 |
| Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала при автоматическом дозировании 20 мм контрольного раствора глюкозы (9 мг/дм3), %: - по площади пика - по времени удерживания | 3 2 |
| Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы хроматографа, % | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, В-А, не более | 60 |
| Масса, кг, не более | 10 |
| Габаритные размеры, мм, не более: | |
| длина | 360 |
| ширина | 240 |
| Высота | 120 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность, % | до 80 |
| - давление окружающей среды, кПа | от 84 до 106 |
| - напряжение сети переменного тока, В | от 100 до 250 |
| - частота сети, Гц | от 50 до 60 |
наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель прибора в виде наклейки.
Таблица 4 - Комплектность хроматографа жидкостного ADEPT с рефрактометрическим детектором
CE 4700
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный ADEPT с рефрактометрическим детектором CE 4700 | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 205-16-2017 | 1 экз. |
осуществляется по документу МП 205-16-2017 «Хроматографы жидкостные ADEPT с рефрактометрическим детектором CE 4700. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.07.2017 г.
Основные средства поверки:
МСО 0389:2002 состава водного раствора глюкозы, молярная концентрация 10,00 ммоль/дм , границы относительной погрешности ±1 % (Р= 0,95).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на боковую стенку детектора.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя «CECIL INSTRUMENTS LIMITED», Великобритания.
