Государственный реестр средств измерений

Трансформаторы тока ТВ-220/25, 69715-17

69715-17
Трансформаторы тока ТВ-220/25 (далее - трансформаторы тока) изготовлены в 1975 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Документы
Карточка СИ
Номер в госреестре 69715-17
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТВ-220/25
Изготовитель ПО "Электроаппарат", г.Ленинград (с 1989 - С.-Петербург)
Год регистрации 2017
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока ТВ-220/25 (далее - трансформаторы тока) изготовлены в 1975 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

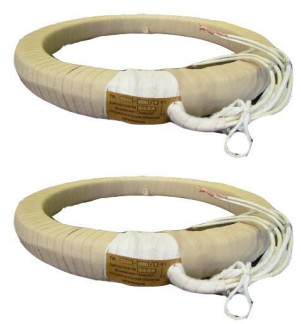

Общий вид трансформаторов тока приведен на рисунке 1.

/

Я1

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

220

Наибольшее рабочее напряжение, кВ

252

Номинальный первичный ток, А

400

Номинальный вторичный ток, А

5

Класс точности вторичных обмоток для измерений и учета

3

Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8

30

Номинальная частота, Гц

50

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений

аблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока (заводские номера: 1421-А, 1421-В, 1421-С)

ТВ-220/25

3 шт.

Паспорт

-

3 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о

поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-220/25

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
