Трансформаторы тока ТТВ330, 69717-17

69717-17
Трансформаторы тока ТТВ330 (далее - трансформаторы тока) изготовлены в 2011 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Документы
Карточка СИ
Номер в госреестре 69717-17
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТТВ330
Изготовитель ПАО "Запорожтрансформатор", Украина, г.Запорожье
Год регистрации 2017
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока ТТВ330 (далее - трансформаторы тока) изготовлены в 2011 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы по принципу конструкции - встроенные, с одной вторичной обмоткой для измерения, с одним коэффициентом трансформации.

Трансформаторы тока не имеют собственной первичной обмотки, ее роль выполняет ввод силового трансформатора или реактора. Трансформаторы тока состоят из неразрезного ленточного кольцевого магнитопровода и намотанной на него вторичной обмотки.

Рабочее положение в пространстве - любое.

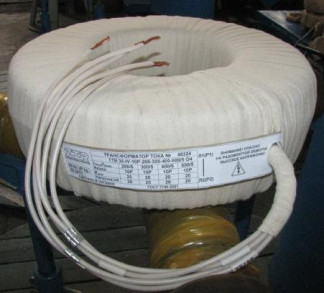

Общий вид трансформаторов тока приведен на рисунке 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Заводской номер

160886/2-5, 160886/2-6, 160886/2-3, 160886/1-3, 160886/1-1, 160886/1-2

90, 92, 84

Номинальное напряжение, кВ

330

330

Номинальный первичный ток, А

600

2000

Номинальный вторичный ток, А

1

1

Номинальная частота, Гц

50

50

Класс точности вторичных обмоток для измерений и учета

0,2S

0,2S

Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8

30

30

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений

аблица 2 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока (заводские номера: 160886/2-5, 160886/2-6, 160886/2-3, 160886/1-3, 160886/1-1, 160886/1-2, 90, 92, 84)

ТТВ330

9 шт.

Паспорт

-

9 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о

поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока ТТВ330

69717-17
Номер в ГРСИ РФ:
69717-17
Производитель / заявитель:
ПАО "Запорожтрансформатор", Украина, г.Запорожье
Год регистрации:
2017
