| Номер в госреестре | 69721-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б |
| Изготовитель | Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФЗМ 110Б (далее - трансформаторы тока), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

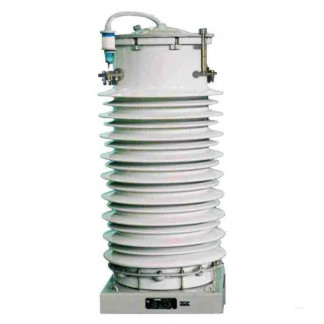

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ТФЗМ 110Б-ГУ У1 | ТФЗМ 110Б-Г У1 | |
| Заводской номер | 15360, 15363, 15348, 15349, 15350, 15370 | 62619, 62615, 62606 |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Г1ном., А | 800 | 300 |
| Номинальный вторичный ток Г2ном., А | 5 | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,2S | 0,2S |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 10 | 30 |
| Номинальная частота £юм., Гц | 50 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом.
| Таблица 2 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские №№ 15360, 15363, 15348, 15349, 15350, 15370) | ТФЗМ 110Б-ГУ У1 | 6 шт. |
| Трансформатор тока (заводские №№ 62619, 62615, 62606) | ТФЗМ 110Б-Г У1 | 3 шт. |
| Трансформатор тока ТФЗМ 110Б. Паспорт | - | 6 экз. |
| Трансформатор тока ТФЗМ 110Б-Г У1. Паспорт | - | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
