| Номер в госреестре | 69722-17 |
| Наименование СИ | Преобразователи температуры электронные |
| Обозначение типа СИ | T |
| Изготовитель | Компания "Ifm prover USA Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры электронные серии T (далее - преобразователи) предназначены для измерений и контроля температуры в машинном оборудовании и установках.
Принцип действия преобразователей основан на измерении, автоматическом двухпозиционном регулировании по двум выходам и сигнализации изменения температуры относительно заданных значений.
Основной частью преобразователя является термопреобразователь сопротивления, помещенный в термометрическую гильзу из нержавеющей стали и герметично соединенный с электронной схемой. Преобразователи выпускаются в двух модификациях TR и TN. Преобразователи модификации TR выполнены в двух исполнениях: TR 2439, TR 7439 и имеют кольца со шкалой для установки температуры срабатывания реле. Срабатывание реле сопровождается светодиодной индикацией. Преобразователи модификации TN выполнены в четырнадцати исполнениях: TN 2105, TN 2115, TN 2303, TN 2313, TN 2333, TN 2343, TN 2405, TN 2415, TN 2435, TN 2445, TN 2511, TN 2603, TN 2613, TN 7511. Исполнения модификаций различаются диапазоном измерений температуры, габаритными размерами, массой.
Преобразователи имеют 4-х позиционный буквенно-цифровой дисплей с кнопкой настройки срабатывания реле и возможность связи с персональным компьютером (ПК) по встроенному интерфейсу IO-Link, без использования специального программного обеспечения. Преобразователи имеют аналоговый (от 4 до 20 мА или от 0 до 10 В) выход.
Установка точек срабатывания всех модификаций возможна в пределах всего диапазона измерений. Все преобразователи имеют разъем М12 для подключения напряжения питания и выходных сигналов, также специальное резьбовое соединение для подключения к замкнутым и открытым системам.
Конструкция преобразователей не позволяет вносить изменения, ведущие к искажению результатов измерений.

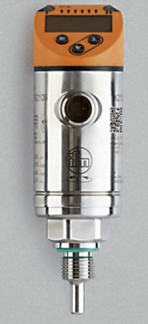

Общий вид преобразователей представлен на рисунках 1-4.
Пломбирование преобразователей не предусмотрено.
Рисунок 1 - Преобразователи исполнений Рисунок 2 - Преобразователи исполнений TN 2105, TN2303, TN 2405, TN 2603 TN 2115, TN 2313, TN 2415, TN 2511,
TN 2613, TN 7511
Рисунок 3 - Преобразователи исполнений TN 2333, TN 2343, TN 2435, TN 2445,
Рисунок 4 - Преобразователи исполнений TR 2439, TR 7439
отсутствует.
преобразователей приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики преобразователей
| Наименование характеристики | Значение | |
| модификация TR | модификация TN | |
| Диапазон измерений температуры, °С | от -100 до +600 | от -50 до +150 |
| У словное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 | Pt100, Pt1000 | Pt1000 |
| Номинальное сопротивление термопреобразователей сопротивления при 0 °С, Ом | 100, 1000 | 1000 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры, °С | * ±(0,3±0,001-D) | |
| Выходной аналоговый сигнал: - силы постоянного тока, мА - напряжения постоянного тока, В | от 4 до 20 от 0 до 10 | |
| Разрешение, °С | 0,1 | |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной отклонением температуры от +20 до +30 °С в рабочем диапазоне на каждые 10 °С температуры, °С | ±0,001 | |
| Степень защиты от воды и пыли | IP 67, III | |
| Габаритные размеры, мм, не более: - длина преобразователя - ширина преобразователя - высота преобразователя - диаметр щупа термометрической гильзы для модификаций TN | 48 34 242 6 | |
| Напряжение от источника питания постоянного тока, В | от 18 до 32 | |
| Масса, кг, не более | 0,199 | 0,320 |
| Наименование характеристики | Значение |
| модификация TR модификация TN | |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +20 до +30 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более | от -25 до +80 80 |
| Средний срок службы, лет | 10 |
| Примечание - * - в формуле расчета пределов допускаемой основной абсолютной погрешности: D - диапазон измерений | |
наносится на эксплуатационную документацию типографским способом и на преобразователь в виде наклейки.
Комплектность преобразователей представлена в таблице 2.
Таблица 2 - Комплектность
| Наименование | Обозначение | Количество |
| Преобразователь температуры электронный серии T | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| Потребительская тара | - | 1 шт. |
осуществляется по документу МП 69722-17 «Преобразователи температуры электронные серии T. Методика поверки», утверждённому ООО «ИЦРМ» 22.08.2017 г.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- калибратор температуры эталонный КТ-1100 (регистрационный номер в Федеральном информационном фонде 26113-03);
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- мультиметр цифровой прецизионный 8508А (регистрационный номер в Федеральном информационном фонде 25984-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
отсутствуют.
