Уровнемеры буйковые E3 Modulevel, 69723-17

Назначение

Уровнемеры буйковые E3 Modulevel (далее - уровнемеры) предназначены для измерений уровня жидкости и границы раздела сред в резервуарах, работающих под давлением.

Описание

Принцип действия основан на изменении силы тяжести буйка при изменении глубины погружения его в жидкость. Чувствительным элементом является цилиндрический буек, изготовленный из материала с плотностью, большей плотности жидкости. Изменение выталкивающей силы пропорционально изменению уровня жидкости и преобразуется в измерительный сигнал.

Уровнемер состоит из сердечника, который вертикально перемещается внутри линейно-регулируемого дифференциального трансформатора (ЛРДТ), при изменении уровня жидкости, в которую погружен буек, находящийся под действием корректирующей пружины. Изолирующая трубка служит в качестве неподвижной преграды, отделяющей ЛРДТ от контролируемой среды. При изменении положения буйка, соединенного с сердечником, меняется коэффициент магнитной связи обмоток. На центральную обмотку подается напряжение возбуждения, с боковых обмоток снимается наведенный сигнал, пропорциональный положению сердечника.

Уровнемер обеспечивает также слежение за уровнем границы раздела двух несмешивающихся жидкостей, имеющих разные плотности. При расчете буйкового уровнемера принимают, что при полном погружении в жидкость с максимальной плотностью буек не должен всплывать. Каждый уровнемер изготавливается по техническим требованиям заказчика, а буек конструируется в соответствии с конкретными условиями применения. Это позволяет прибору обнаруживать положение чистой границы раздела или слоя эмульсии и преобразовывать результат измерения в стабильный выходной сигнал.

Уровнемеры могут поставляться во взрывозащищенном исполнении с маркировкой взрывозащиты Ga/Cb Ex d IIC T6 или 0Ex ia IIC T4 Ga X.

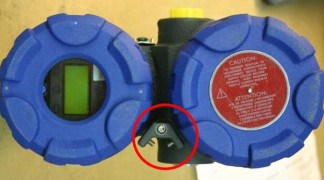

Схема пломбирования электронного блока (ЭБ) уровнемера от несанкционированного доступа представлена на рисунке 1, функциональная схема прибора представлена на рисунке 2, общий вид уровнемеров - на рисунке 3.

лрдг

Подв*1Ж№1й сердечник ПРДТ

f ] ] 1>тк1ран. блок.

\Тл* / * ик*Фр-

\_ у з кнопками

■1зопируюи|лп труймл

ййррйктиргуищая яружикя Нрышнл аАгЦнты гррткины Буен.

ИРРУКНЦР КВР№рР

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (ПО), разработанное Magnetrol International n.v. Программное обеспечение идентифицируется при каждом включении путем вывода на дисплей электронного блока номера версии.

Встроенное программное обеспечение обеспечивает:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    вычисление уровня, границы раздела сред (в см, мм, метрах, дюймах, футах, %);

-    отображение результатов измерений на жидкокристаллическом дисплее;

-    формирование выходного аналогового и цифрового сигналов;

-    диагностику аппаратной части уровнемера.

Идентификационные данные ПО должны соответствовать значениям, указанным в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение (ПО) имеет цельную структуру. Исполняемый код программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия корпуса и нарушения пломб.

Конструкция уровнемеров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений в соответствии с пунктом 4.3 Рекомендации по метрологии Р 50.2.077-2014 - «высокий».

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на табличку из нержавеющей стали, закрепленную на корпусе уровнемера, краской, стойкой к воздействию атмосферных условий, и на титульный лист эксплуатационной документации (руководство по эксплуатации, паспорт) типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется по документу МП 69723-17 «Уровнемеры буйковые E3 Modulevel. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны РФ 12 октября 2017 г.

Основные средства поверки:

гири класса точности F2 общей массой до 3 кг по ГОСТ OIMLR111-1-2009; рулетка измерительная металлическая по ГОСТ 7502-98 (регистрационный №67047-17), 2-го класса точности, шкала номинальной длины 10 м;

калибратор процессов многофункциональный FLUKE-726 (регистрационный №52221-12); установка для поверки уровнемеров УПУ (регистрационный №43144-09), диапазон измерений от 0 до 10 м.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) свидетельство о поверке уровнемера в виде оттиска клейма.

Нормативные документы

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.

Техническая документация Magnetrol International n.v., Бельгия.
