| Номер в госреестре | 69727-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ-110 |
| Изготовитель | Свердловский завод трансформаторов тока (СЗТТ), г.Свердловск (Екатеринбург) |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТВ-110 (далее - трансформаторы тока) изготовлены в период с 1973 г. по 1985 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

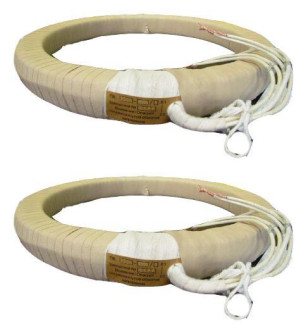

Общий вид трансформаторов тока приведен на рисунке 1.
I
Таблица 1 - Метрологические характеристики
| Параметр | Значение | ||||
| Модификация трансформатора | ТВ-110-52 | ТВ-110-50 | ТВ-110/20 | ТВ-110-II У2 | |
| Заводской номер | 1323-А, 1323-В, 1323-С | 3763-А, 3763-В, 3763-С, 1837-А, 1837-В, 1837-С, 1855-А, 1855-В, 1855-С | 3949-А, 3949-В, 3949-С | 5751-А, 5751-В, 5751-С | 1053-А, 1053-В, 1053-С |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 | 110 |
| Наибольшее рабочее напряжение, кВ | 126 | 126 | 126 | 126 | 126 |
| Номинальный первичный ток ^ном^ А | 1000 | 1000 | 600 | 200 | 1000 |
| Номинальный вторичный ток 12ном^ А | 5 | 5 | 5 | 5 | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 3 | 1 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 50 | 50 | 30 | 30 | 50 |
| Номинальная частота ^ом., Гц | 50 | 50 | 50 | 50 | 50 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 1323-А, 1323-В, 1323-С) | ТВ-110-52 | 3 шт. |
| Трансформатор тока (заводские номера: 3763-А, 3763-В, 3763-С, 1837-А, 1837-В, 1837-С, 1855-А, 1855-В, 1855-С) | ТВ-110-50 | 9 шт. |
| Трансформатор тока (заводские номера: 3949-А, 3949-В, 3949-С, 5751-А, 5751-В, 5751-С) | ТВ-110/20 | 6 шт. |
| Трансформатор тока (заводские номера: 1053-А, 1053-В, 1053-С) | ТВ-110-II У2 | 3 шт. |
| Трансформатор тока ТВ-110-52. Паспорт | - | 3 экз. |
| Трансформатор тока ТВ-110-50. Паспорт | - | 9 экз. |
| Трансформатор тока ТВ-110/20. Паспорт | - | 6 экз. |
| Трансформатор тока ТВ-110-II У2. Паспорт | - | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-110
