| Номер в госреестре | 69731-17 |
| Наименование СИ | Установки спектрометрические с блоком детектирования |
| Обозначение типа СИ | МУЛЬТИРАД-гамма (установки) БДКС-38-02А (блок) |
| Изготовитель | ООО "НТЦ "Амплитуда", г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки спектрометрические «МУЛЬТИРАД-гамма» с блоком детектирования БДКС-38-02А (далее - установки) предназначены для измерений в лабораторных и полевых условиях энергетического распределения гамма-излучения, активности гамма-излучающих радионуклидов, мощности амбиентного эквивалента дозы (МАЭД) в пробах и объектах промышленного назначения и окружающей среды.
Принцип действия установок основан на преобразовании энергии ионизирующих излучений в электрические импульсы, которые с помощью аналого-цифрового преобразователя (АЦП) преобразуются в цифровой сигнал. Цифровой сигнал в дальнейшем обрабатывается посредством программного обеспечения (далее - ПО), установленном на персональном компьютере (далее - ПК).
Установка является портативной и предназначена для работы в лабораторных и полевых условиях.
Установка состоит из:
- сцинтилляционного блока детектирования БДКС-38-02А;
- программного обеспечения «ПРОГРЕСС-5» и/или LSRM БреСхаЬтеХХ;
- ПК.
Блок детектирования БДКС-38-02А содержит сцинтилляционный детектор на основе монокристалла LaBr3 диаметром 38 мм и высотой 38 мм, вакуумный ФЭУ, АЦП и источник высокого напряжения.
Для защиты установки от внешнего гамма-фона блок детектирования помещают в свинцовый коллиматор.
Для обеспечения удобств эксплуатации установки в полевых условиях применяется кронштейн, на который устанавливается блок детектирования с помощью специального захвата.
Для периодической проверки правильности функционирования установки и выполнения ее энергетической калибровки используется калибровочный источник 137Cs+40K.
Питание установки может осуществляться от сети переменного тока или встроенного аккумулятора. В комплект поставки установки включено зарядное устройство для аккумуляторных батарей.

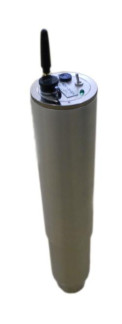

Общий вид установки спектрометрической «МУЛЬТИРАД-гамма» с блоком детектирования БДКС-38-02А и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
а - блок детектирования БДКС-38-02А
>1
б - блок детектирования БДКС-38-02А со свинцовым коллиматором в - блок детектирования БДКС-38-02А со свинцовым коллиматором, установленный на кронштейне
Установки работают под управлением программного обеспечения (ПО) «ПРОГРЕСС-5» и/или LSRM БреСхаЬтеХХ, предназначенных для управления, визуализации, накопления и обработки спектрометрической информации (гамма-спектров), идентификации и расчета активности гамма-излучающих радионуклидов.
ПО LSRM SpectraLineХХ входит в состав семейства продуктов SpectraLine1.6 и применяется для организации спектрометрических измерений и обработки линейчатых спектров традиционными методами. Подключение внешних программ позволяет использовать ПО LSRM SpectraLineХХ в качестве вспомогательного инструмента для реализации пользовательских методик решения нестандартных спектрометрических задач.
Структура ПО «ПРОГРЕСС-5» выражена в системе меню, выполняющих различные функции:
- запуск набора спектра измеряемого источника, остановка, очистка спектра;
- выполнение операций со спектром (сохранение в виде записи в рабочем журнале или в виде файла на диске, обработка спектра);
- выполнение стандартных задач: энергетическая калибровка, измерение фона, измерение пробы;
- отображение записи рабочего журнала с результатами измерений и вывод их в виде
отчета;
- настройка режимов отображения, сохранения спектра и других опций программы. Уровень защиты программного обеспечения в соответствии с Р 50.2.077 - 2014:
- ПО LSRM SpectraLineХХ - высокий;
- ПО «ПРОГРЕСС-5» - средний.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| ПО LSRM Spectra | [л^ХХ |
| Идентификационное наименование ПО | SpectraLineХХ где ХХ - BG или Handy |
| Номер версии (идентификационный номер) ПО | 1.6.ХХХХ где ХХХХ - метрологически незначимая часть |
| Цифровой идентификатор ПО | - |
| ПО «ПРОГРЕСС-5» | |
| Идентификационное наименование ПО | «ПРОГРЕСС-5» |
| Номер версии (идентификационный номер) ПО | v. 13Х где Х - метрологически незначимая часть |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон энергии регистрируемого излучения, кэВ | от 50 до 3000 |
| Функция преобразования - линейная во всем диапазоне энергии регистрируемого излучения. Предел допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), %, не более | 0,3 |
| Наименование характеристики | Значение |
| Относительное энергетическое разрешение в пике полного поглощения 661,7 кэВ, %, не более | 3,5 |
| Эффективность регистрации гамма-квантов с энергией 662 кэВ (Cs-137) на расстоянии источник-детектор 250 мм, %, не менее | 0,035 |
| Максимальное значение входной загрузки статистически распределенных импульсов, имп/с, не менее Примечание - Значение относительного изменения разрешения должно быть не более 15 %, а относительное смещение пика - не более 1,0 %. | 2,5105 |
| Диапазон измерений активности радионуклида Cs, Бк Примечание - Минимальная измеряемая активность (МИА) для ра- 137 дионуклида Cs при времени измерения не более 1 ч равна 8 Бк (нижний предел диапазона измерений) | от 8 до 1-105 |
| Пределы допускаемой относительной погрешности измерений активности, % Пределы допускаемой относительной погрешности измерений активности на нижнем пределе диапазона измерений активности (из определения МИА), % Примечание - Минимальная измеряемая активность (МИА) определяется как значение активности счетного образца, при котором статистическая составляющая неопределенности за время измерения 1 час составит 50 %. | ±10 ±50 |
| Диапазон измерений МАЭД гамма-излучения, мкЗв/ч | от 0,1 до 100 |
| Пределы допускаемой относительной погрешности измерений МАЭД гамма-излучения, % | ±20 |
| Время установления рабочего режима, мин, не более | 20 |
| Время непрерывной работы, ч, не менее - при питании от аккумулятора - при питании от сети | 10 24 |
| Нестабильность показаний за 24 ч непрерывной работы (после установления рабочего режима), % | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания от блока автономного питания, В | 6,6 |
| - напряжение питания от сети переменного тока, В | 22 0+43; |
| - частота, Гц | 50,0±0,5 |
| Потребляемая мощность (без учета мощности, потребляемой компью | |
| тером), В А, не более | 2 |
| Потребляемая мощность при заряде аккумуляторов, В-А, не более | 10 |
| Габаритные размеры, мм, не более | |
| - блок детектирования (диаметрхвысота) | 79x376 |
| - коллиматор (длинахширинахвысота) | 146x250x215 |
| - кронштейн (высота) | 1300 |
| Масса, кг, не более | |
| - блок детектирования | 1,6 |
| - коллиматор | 12 |
| - кронштейн | 2 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +35 °С и более низких температурах без конденсации влаги, % - атмосферное давление, кПа | от -20 до +50 до 95 от 84 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 5 000 |
наносится на блок детектирования на специальную табличку фотоспособом и на титульные листы руководства по эксплуатации АЖНС.412131.004РЭ и паспорта АЖНС.412131.004ПС типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка спектрометрическая «МУЛЬТИРАД-гамма» с блоком детектирования БДКС-38-02А - блок детектирования БДКС-38-02А - коллиматор - кронштейн 137 40 22 - калибровочный источник Cs+ K (или Na) | 1 шт. | |
| Зарядное устройство | 1 шт. | |
| Дистансерное устройство | 1 шт. | |
| ПК | * | |
| Программное обеспечение «ПРОГРЕСС-5» на CD | 1 шт. | |
| Программное обеспечение LSRM SpectraLineХХ на CD | * | |
| Программное обеспечение спектрометрических и радиометрических измерительных комплексов ПРОГРЕСС-5. Руководство оператора | 1 экз. | |
| Документация на ПО LSRM SpectraLineХХ | * | |
| Руководство по эксплуатации | АЖНС.412131.004РЭ | 1 экз. |
| Паспорт | АЖНС.412131.004ПС | 1 экз. |
| Методика поверки | АЖНС.412131.004МП | 1 экз. |
| Паспорт на калибровочный источник | 1 экз. | |
| * поставляется по требованию Заказчика | ||
осуществляется по документу АЖНС.412131.004МП «Установки спектрометрические «МУЛЬТИРАД-гамма» с блоком детектирования БДКС-38-02А. Методика поверки», утвержденному ФБУ «ЦСМ Московской области», (Центральное отделение) 9 ноября 2017 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.033-96 - источники фотонного ионизирую ще-го излучения радионуклидные закрытые ОСГИ-А (ОСГИ-Р, ОСГИ-3) с радионуклидами Am, 137Cs, 228Th, 60Со со значениями активности от 1 до 30 кБк, с пределами допускаемой относительной погрешности воспроизведения ±6 %;
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка дозиметрическая гамма-излучения c источником 137Cs, аттестованная по мощности амбиентного эквивалента дозы, диапазон измерений МАЭД от 0,1 до 1 мЗв/ч, доверительные границы относительной погрешности от 5 % до 7 % при Р=0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спектрометрические. Общие технические условия
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощности амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
АЖНС.412131.004ТУ Установки спектрометрические «МУЛЬТИРАД-гамма» с блоком детектирования БДКС-38-02А. Технические условия
