Государственный реестр средств измерений

Эквивалент сети ESH2-Z5, 69738-17

Эквивалент сети ESH2-Z5 (далее- эквивалент сети) предназначен для измерения напряжения индустриальных радиопомех (далее - ИРП) от трехфазных и однофазных устройств в сеть питания переменного тока при использовании совместно с измерительным приемником (анализатором спектра, селективным микровольтметром и т. п.).
Карточка СИ
Номер в госреестре 69738-17
Наименование СИ Эквивалент сети
Обозначение типа СИ ESH2-Z5
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия
Год регистрации 2017
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Эквивалент сети ESH2-Z5 (далее- эквивалент сети) предназначен для измерения напряжения индустриальных радиопомех (далее - ИРП) от трехфазных и однофазных устройств в сеть питания переменного тока при использовании совместно с измерительным приемником (анализатором спектра, селективным микровольтметром и т. п.).

Описание

Эквивалент сети, включаемый в сеть питания испытуемого технического средства (далее - ИТС), является трехфазным V-образным эквивалентом сети, выполненным, в виде моноблока.

Принцип работы эквивалента сети основан на выделении высокочастотного сигнала, создаваемого ИТС с помощью пассивного RCL-фильтра высоких частот и подавлении сигнала промышленной частоты. Измерительный канал эквивалента сети представляет собой фильтр низких частот, вход которого подключен к промышленной сети, а к его выходу - ИТС и фильтр высоких частот.

Эквивалент сети оснащен четырьмя смоделированными сетями для фаз L1, L2, L3 и нейтральной N. Элементы этих сетей (конденсаторы и индуктивности) подобраны таким образом, чтобы между каждым из проводов сети питания и землей, полное сопротивление нагрузки со стороны зажимов для подключения ИТС, было нормированным на частоте измерения согласно ГОСТ 30805.16.1.2-2013 и стабильным.

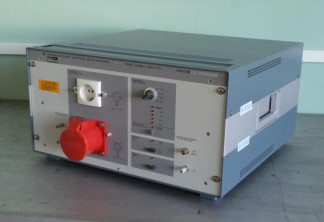

Общий вид эквивалента сети приведен на рисунке 1. Корпус опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в его работу, которое может привести к искажению результатов измерений.

Рабочий диапазон частот, МГц

от 0,009 до 30

Коэффициент калибровки, дБ

от -0,5 до +2

Модуль и аргумент входного полного

Модуль входного

Аргумент входного

сопротивления в зависимости от частоты

полного сопротивления,

полного сопротивления,

МГц:

Ом

градус

0,009

5,22

26,55

0,010

5,36

37,00

0,015

6,22

38,41

0,020

7,25

44,97

0,030

9,56

52,33

0,050

14,41

56,40

0,070

19,04

55,40

0,080

21,19

54,19

0,10

25,11

51,22

0,20

39,12

38,51

0,50

47,65

17,66

0,70

48,76

12,81

0,80

49,00

11,30

1,00

49,38

9,04

2,00

49,84

4,55

3,00

49,93

3,04

5,00

50,0

1,82

7,00

50,0

1,30

10,00

50,0

0,91

20,00

50,0

0,46

30,00

50,0

0,30

Пределы допускаемой относительной погрешности модуля входного полного сопротивления, %_

±20

Пределы допускаемой абсолютной погрешности аргумента входного полного сопротивления,градус_

±11,5

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Падение напряжения на эквиваленте сети, В, не более

5

Затухание фильтра эквивалента сети, дБ, не менее

40

Переходное затухание, дБ, не менее

20

Максимальная сила непрерывного тока потребления ИТС в каждой фазе, А, не менее

25

Максимальное напряжение питания переменного тока (среднее квадратическое значение), В

250

Наименование характеристики

Значение

Масса, кг, не более

26

Г абаритные размеры (длина х ширина х высота), мм, не более

603 х 494 х 294

Наименование характеристики

Значение

Рабочие условия применения:

- температура окружающего воздуха, °С

от +10 до +30,

- относительная влажность окружающего воздуха при температуре 25 °С, %, не более

80,

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель эквивалента в виде наклейки.

Комплектность

Комплектность эквивалента сети приведена в таблице 3.

Таблица 3

Наименование

Обозначение

Заводской

номер

Количество

Эквивалент сети

ESm-Z5

100477

1 шт.

Руководство по эксплуатации

ESm-Z5-16 РЭ

-

1 экз.

Методика поверки

651-17-015 МП

-

1 экз.

Поверка

осуществляется по документу 651-17-015 МП «Инструкция. Эквивалент сети ESffi-Z5. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 10 июня 2017 г.

Основные средства поверки:

-    измеритель LCR мод. Е4980А, регистрационный номер 40676-09 в Федеральном информационном фонде.

-    измеритель импеданса и передачи ВЧ ВМ-538, регистрационный номер 10320-85 в Федеральном информационном фонде.

-    генератор сигналов произвольной формы 33210А, регистрационный номер 32993-09 в Федеральном информационном фонде.

-    шумомер-виброметр, анализатор спектра «ЭКОФИЗИКА-110А» регистрационный номер 48906-12 в Федеральном информационном фонде.

-    измеритель комплексных коэффициентов передачи «Обзор-103», регистрационный номер 29612-09 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик эквивалента сети с требуемой точностью.

Знак поверки наносится на боковую панель корпуса эквивалента сети в виде поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам Техническая документация фирмы - изготовителя.

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 06.12.2024
