| Номер в госреестре | 69740-17 |
| Наименование СИ | Измерители мощности |
| Обозначение типа СИ | PM-3133/-MTCP/-CPS |
| Изготовитель | "ICP DAS Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 13.12.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мощности РМ-3133/-МТСР/-СРБ (далее измерители) предназначены для измерений напряжения, силы тока, активной мощности в трехфазных цепях переменного тока и передачи результатов измерений по стандартным интерфейсам связи для дополнительной обработки. Измерители могут производить расчет общих гармонических искажений сигналов напряжения и тока.
Принцип действия измерителей мощности РМ-3133/-МТСР/-СРБ основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды.
Измерители РМ выпускаются в трех исполнениях РМ-3133, РМ-3133-МТСР и РМ-3133-CPS, отличающиеся диапазонами измерений силы переменного тока и напряжения, сервисными функциями и интерфейсными связями.
Измерители состоят из входных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора и трансформаторов тока. Сохранение данных и программ обеспечивается энергозависимой памятью. Связь с внешней ЭВМ осуществляется по интерфейсу RS-485 (для РМ-3133), Ethernet (для РМ-3133-МТСР) и CANopen (для РМ-3133-CPS). Конструкция и особенности эксплуатации обеспечивают невозможность внесения несанкционированных изменений в измерительную информацию.
Измерители оснащены светодиодным индикаторами. Питание измерителей осуществляется от источника постоянного напряжения +12 ~ 48 В.
К входным цепям измерителей могут быть подключены измерительные трансформаторы напряжения, что позволяет расширить диапазоны измеряемых величин.

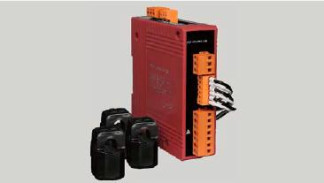

Общий вид измерителей мощности РМ-3133/-МТСР/-CPS представлен на рисунке 1.
Схема пломбирования измерителя от несанкционированного доступа производителем и после поверки осуществляется в виде мастичной пломбы на винты корпуса в местах, указанных стрелками.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения силы переменного тока, В | от 10 до 500 |
| Диапазон измерений силы переменного тока, А | от 10 до 400 |
| Пределы допускаемой приведенной погрешности измерений активной мощности, % | ±0,5* |
| Частота сети, Гц | 50; 60 |
| Примечание - * погрешность измерений приведена к полной мощности, определяемой произведением максимальных значений напряжения и тока. | |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 127 |
| - ширина | 100 |
| - глубина | 33 |
| Потребляемая мощность, Вт, не более | 2 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -20 до +70 |
| - относительная влажность, % | от 10 до 90 (без конденсата) |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 100000 |
наносится в виде наклейки на корпус измерителя и на титульном листе паспорта типографским способом.
Таблица 3 - Комплектность измерителя мощности РМ-3133/-МТСР/-СРБ
| Наименование | Обозначение | Количество |
| Измеритель мощности | РМ-3133/-МТСР/-CPS | 1 шт. |
| Методика поверки | МП 2203-0307-2017 | 1 экз. |
| Паспорт | - | 1 экз. |
| Коробка упаковочная | - | 1 шт. |
осуществляется по документу МП 2203-0307-2017 «Измерители мощности РМ-3133/-МТСР/-СР8. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2017 г. Основные средства поверки:
Установка поверочная универсальная УППУ-МЭ 3.1, регистрационный номер в Федеральном информационном фонде №39138-08;
Трансформатор измерительный лабораторный ТТИ-5000.5, регистрационный номер в Федеральном информационном фонде №27007-04.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде мастичной пломбы на винты корпуса измерителя, как показано на рисунке 1 и в виде оттиска на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц Техническая документация фирмы-изготовителя ICP DAS CO.,LTD, Китай.
