| Номер в госреестре | 69876-17 |
| Наименование СИ | Весы платформенные |
| Обозначение типа СИ | ВПЭМ-30 |
| Изготовитель | ПАО "Новолипецкий металлургический комбинат" (НЛМК), г.Липецк |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы платформенные ВПЭМ-30 (далее - весы), зав. №№ 4360, 4505, предназначены для статического измерения массы пачек металла на предприятии ПАО «НЛМК», г. Липецк.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков по линиям связи поступают в весоизмерительный терминал (далее - терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее терминала.
Весы состоят из терминала, весоизмерительных датчиков и грузоприемного устройства (далее - ГПУ).
ГПУ представляет собой платформу, разделенную на две части для транспортировки пачек металла на тележке по измерительной линии. Во время остановки тележки груз опускается на ГПУ и оказывает давление на 4 датчика весоизмерительных тензорезисторных С (С16АС3/201) (Госреестр 60480-15).
Терминал представлен в двух вариантах:
- приборы весоизмерительные Микросим М0601 (далее - Микросим М0601, Госреестр №25939-03);
- прибор весоизмерительный WE2111 (далее WE2111, Госреестр № 61808-15).

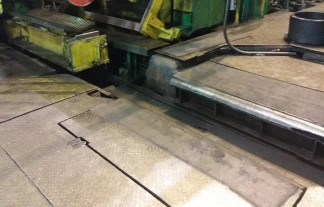

Общий вид весов представлен на рисунке 1, общий вид терминалов - на рисунке 2.
Для защиты от непреднамеренных и преднамеренных изменений у приборов весоизмерительных Микросим-0601 изготовителем пломбируется задняя крышка, у прибора весоизмерительного WE2111 на переключатель режимов настройки и юстировки на передней панели корпуса изготовителем наносится разрушаемая наклейка. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Программное обеспечение (далее - ПО) весов состоит из двух частей: ПО Микросим М0601 и ПО WE2111. ПО является встроенным и загружается фирмой изготовителем при производстве, не может быть модифицировано или несанкционировано загружено через какой-либо интерфейс без нарушения внешних и внутренних пломб.
Идентификация ПО обеспечивается отображением номера версии на дисплее терминала при включении в сеть.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные признаки (данные) ПО
| Идентификационные данные (признаки) | Значение | |
| WE 2111 | Микросим М0601 | |
| Идентификационное наименование ПО | отсутствует | Ed.5.xx |
| Номер версии (идентификационный номер ПО) | не ниже у1.0х | 5 |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
Таблица 2 - Метрологические характеристики весов
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R76-1-2011 | III |
| Максимальная нагрузка, кг | 30000 |
| Минимальная нагрузка, кг | 500 |
| Действительная цена деления, кг | 10 |
| Поверочный интервал, кг | 10 |
| Число поверочных интервалов | 3000 |
| Пределы допускаемой абсолютной погрешности при первичной поверке, кг, в интервале: от 500 до 5 000 кг включ. св. 5 000 до 20 000 кг включ. св. 20 000 до 30 000 кг включ. | ±5* ±10* ±15* |
| Диапазон выборки массы тары (Т-), % от Max | от 0 до 20 |
| * Пределы допускаемой абсолютной погрешности при периодической поверке равны удвоенному значению пределов допускаемой абсолютной погрешности при первичной поверке. | |
Таблица 3 - Основные технические характеристики весов
| Наименование характеристики | Значение |
| Габаритные размеры грузоприемной платформы, мм, не более - высота - ширина - длина | 3900 2350 2050 |
| Масса грузоприемной платформы, кг, не более | 2500 |
| Климатические условия применения: - диапазон температуры, °С - относительная влажность, %, не более | от +10 до +30 85, без конденсации влаги |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 30 |
| Средний срок службы, лет | 8 |
наносится на титульный лист паспорта весов типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность весов
| Наименование | Обозначение | Количество |
| Весы в сборе: | ||
| - грузоприемное устройство | 1 шт. | |
| - датчик весоизмерительный | C16AC3/20t | 4 шт. |
| - терминал | Микросим М0601 | 1 шт. |
| WE2111 | 1 шт. |
| Наименование | Обозначение | Количество |
| Комплект эксплуатационных документов: | ||
| - Паспорт | 28-013-006 ПС | 1 экз. |
| 28-013-007 ПС | 1 экз. | |
| - Руководство по эксплуатации | 28-013-006 РЭ | 1 экз. |
| 28-013-007 РЭ | 1 экз. |
осуществляется по документу приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
- рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири 4 разряда в диапазоне значений от 500 до 30 000 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к весам платформенным ВПЭМ-30
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы. ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
