Газоанализаторы СГГ 3501, 69879-17

Газоанализаторы СГГ 3501 (далее - газоанализаторы) предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе углеводородных топлив марок Т-2, РТ, Т-1с, ТС-1, Т-НТ-6, в воздушной среде объектов ВМФ; исключением являются водород, ацетилен и углеводороды, содержащие в своем составе галогены и серу.
Карточка СИ
Номер в госреестре 69879-17
Наименование СИ Газоанализаторы
Обозначение типа СИ СГГ 3501
Изготовитель Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор"), г. Санкт-Петербург
Год регистрации 2017
Срок свидетельства 19.12.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы СГГ 3501 (далее - газоанализаторы) предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, в том числе углеводородных топлив марок Т-2, PT, Т-1с, ТС-1, Т-НТ-6, в воздушной среде объектов ВМФ: исключением являются водород, ацетилен и углеводороды, содержащие в своем составе галогены и серу.

Описание

Принцип измерений газоанализаторов - термохимический, основанный на измерении теплового эффекта каталитического окисления молекул определяемого компонента кислородом воздуха на поверхности чувствительного элемента.

Способ отбора пробы - диффузионный.

Газоанализаторы являются стационарными приборами и состоят из следующих блоков: преобразователя Пр-1 или Пр-1-1 (в зависимости от исполнения), датчика Д-1 (1 или 4 шт., в зависимости от исполнения и комплекта поставки), коробки коммутационной КК-1 (по заказу, только для исполнения СГГ 3501). Длина линий связи между датчиком Д-1 и преобразователем Пр-1 или Пр-1-1 не более 100 м.

Газоанализаторы выпускаются в двух исполнениях, отличающихся максимальным числом подключаемых датчиков (измерительных каналов):

- СГГ 3501 - 4 измерительных канала;

- СГГ 3501-1 - 1 измерительный канал.

Газоанализаторы обеспечивают выходные сигналы:

- исполнение СГГ 3501 - аналоговый выходной сигнал в виде напряжения постоянного тока от 0 до 10 В по каждому измерительному каналу, релейный выходной сигнал;

- исполнение СГГ 3501-1 - цифровой выходной сигнал, интерфейс RS-485.

Газоанализаторы обеспечивают срабатывание пороговых уставок «У1» и «У2», значения которых приведены в таблице 1.

Таблица 1

Пороговые уставки

Обозначение уставок

Заданное значение содержания горючих газов и паров, % НКПР

«Неблагоприятно»

У1

10

«Опасно»

У2

40

Примечания:

газоанализаторы исполнения СГГ 3501-1 передают информацию о превышении пороговых уставок только в цифровом виде по интерфейсу RS-485 MODBUS;

НКПР - нижний концентрационный предел распространения пламени

По условиям эксплуатации и местам размещения газоанализаторы относятся к аппаратуре групп 2.1.3 и 2.3.1 (кроме температуры) ГОСТ РВ 20.39.304-98, климатическое исполнение УХЛ.

Изделия, входящие в состав газоанализаторов, устанавливаются:

- преобразователи Пр-1 и преобразователь Пр-1-1 - вне взрывоопасных зон;

- датчик Д-1 - во взрывоопасных зонах В-1 А и имеет Ех - маркировку 1Ех е d ПВ Т5 Gb X. Датчик Д-1 построен на элементе сенсорном анализатора-сигнализатора взрывоопасности АСВ - 1 (Сертификат соответствия № ТС RU C-RU.TB05.B.01055 серия RU № 0249710 от 02.04.2015, изготовитель ООО «Мониторинг»).

Общий вид составных частей газоанализаторов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака утверждения типа представлены на рисунке 2.

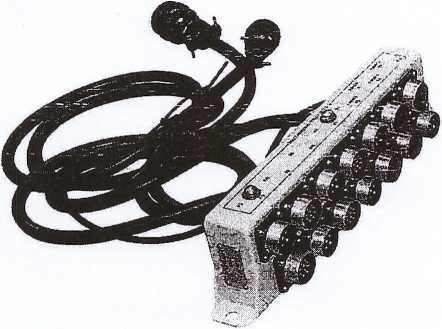

коммутационная коробка КК-1

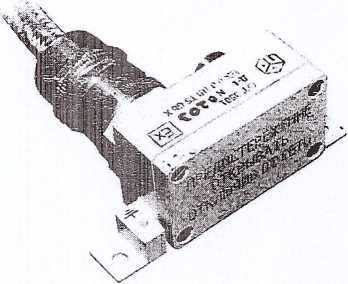

датчик Д-1

Рисунок 1 - Общий вид составных частей газоанализаторов

Места пломбировки

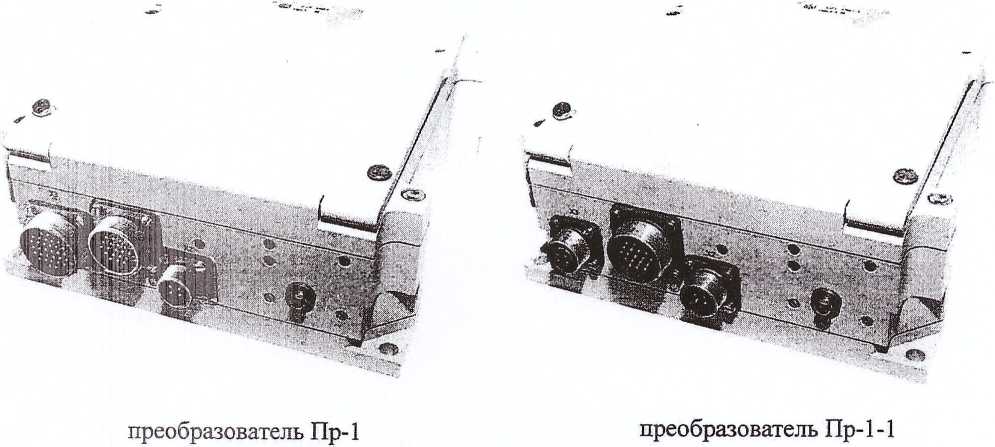

преобразователь Пр-1                        преобразователь Пр-1 -1

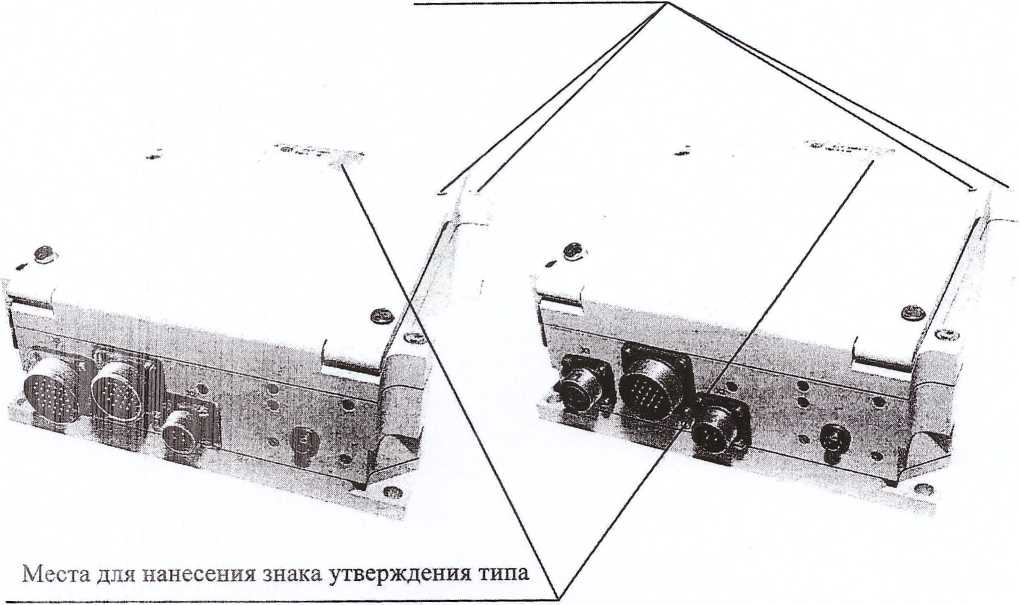

Рисунок 2 - Места для нанесения знака утверждения типа и схема пломбировки преобразователей Пр-1, Пр-1-1

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

ПО газоанализаторов обеспечивает:

- прием и обработку информации от датчика(ов) Д-1;

управление формированием выходного аналогового сигнала по напряжению;

- диагностику программной и аппаратной части газоанализаторов;

- срабатывание пороговых уставок сигнализации;

- управление формированием выходного релейного сигнала.

Изменение встроенного ПО без разборки газоанализатора и повреждения пломбы невозможно.

Газоанализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

СГГ 3501

СГГ 3501-1

Идентификационное наименование ПО

Sl.hex

S2.hex

S3.hex

S4.hex

M.hex

SGG.hex

SGGJnd. hex

Номер версии (идентификационный

1.0

1.0

1.0

1.0

1.0

1.0

1.0

Идентификационные данные (признаки)

СГГ 3501

СГГ 3501-1

Цифровой идентификатор ПО

803Е012С

ЗСЗЕ188В

40E1FCB2

E961EB5D

D69E9A75

82В2413С

81А57985

Другие

идентификационные данные (если

имеются)

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО (firmware) указанной версии.

Технические характеристики

Таблица 3 - Метрологические характеристики газоанализаторов

Характеристика

Значение

Диапазон измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей, % НКПР

от 0 до 50

Пределы допускаемой основной абсолютной погрешности газоанализатора:

- по поверочному компоненту (метан), % НКПР

- при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе, % НКПР

±4

± 6

Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды в интервале изменения от минус 40 до плюс 55 °C, % НКПР

±4

Пределы допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности окружающего воздуха в пределах рабочих условий эксплуатации, % НКПР

±2

Пределы допускаемой абсолютной погрешности задания уровней пороговых уставок:

- газоанализатора исполнения СГГ 3501, в долях от пределов допускаемой основной абсолютной погрешности по поверочному компоненту

- газоанализатора исполнения СГГ 3501-1, довзрывоопасная концентрация, % НКПР

±0,2

±0,01

Номинальное время установления выходного сигнала газоанализатора по уровню 0,9, с

35

Пределы допускаемого отклонения времени установления показаний от номинального значения, с

±7

Время прогрева газоанализатора, мин, не более

10

Таблица 4 - Основные технические характеристики газоанализаторов

Характеристика

Значение

Питание газоанализаторов осуществляется от сети постоянного тока напряжением, В

от 23 до 31

Потребляемая мощность, Вт, не более

25

Вероятность безотказного функционирования газоанализатора за время 5000 ч, не менее

0,95

Срок службы, лет, не менее

12

Таблица 5 - Габаритные размеры и масса газоанализаторов

Наименование составной части

Габаритные размеры, мм, не более

Масса, кг, не более

высота

ширина

длина

Исполнение СГГ 3501

преобразователь Пр-1

220

236,5

90

4,9

датчик Д-1

120

48

98

0,76

коробка

коммутационная КК-1

306

86

101

2,9

ящик ЗИП-0

160

133

70,6

0,54

Исполнение СГГ 3501-1

преобразователь Пр-1 -1

220

236,5

90

4,9

датчик Д-1

120

48

98

0,76

ящик ЗИП-0

160

133

70,6

0,54

Таблица 6 - Условия эксплуатации газоанализаторов

Внешние воздействующие факторы

Значение в условиях эксплуатации

нормальных

рабочих

предельных

Температура, °C

от 15 до 35

от минус 40 до

от минус 50

плюс 55

до плюс 70

Атмосферное давление, кПа

от 84 до 107

от 84 до 107

-

Относительная влажность, %

от 45 до 80

от 30 до 80

до 100 при 35 °C

Синусоидальная вибрация: - частота, Гц

-

от 1 до 35

от 1 до 60

- амплитуда ускорения, м/с2

-

9,8

19,6

Механический удар одиночного действия:

- амплитуда ускорения, M/c2(g)

3920(400)

- длительность, мс

-

-

от 0,5 до 2,0

Качка:

- амплитуда

-

± 15°

±45°

- период, с

-

10

от 7 до 16

Угол наклона:

- длительного

-

-

± 15°

- кратковременного (до 3 мин)

-

±30°

Акустический шум:

- диапазон частот, Гц

-

от 50 до 10000

от 50 до 10000

- уровень звукового давления, дБ

-

60

140

Напряженность магнитных полей: - постоянных, А/м

400

400

- переменных, А/м

-

80

80

Соляной морской туман: - дисперсность, мкм

от 1 до 10

-

(95 % капель)

- водность, г/м      ______________

-

от 2 до 3

-

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и формуляра, на поле знака заводского номера, находящегося на лицевой крышке газоанализатора методом металлографики.

Комплектность

Таблица 7 - Комплект поставки газоанализатора исполнения СГГ 3501

Обозначение составной

Наименование составной части

Количество

Примечание

части

ИСУЯ.413213.001

Газоанализатор СГГ 3501

в составе:

ИСУЯ.468157.008

Преобразователь Пр-1

1

ИСУЯ.413223.001

Датчик Д-1

4

ИСУЯ.411961.001

Комплект монтажных частей:

1

ИСУЯ.465214.002

Коробка коммутационная КК-1

1

Вилка 2РМДТ24КПЭ10Ш5В1В

ГЕО.364.126 ТУ

Розетка 2РМТ22КПЭ4ГЗВ1В

4

Установлены

ГЕ0.364.126ТУ

6

на коробке

Розетка 2РМДТ24КПЭ10Г5В1В ГЕО.364.126 ТУ

4

коммутационной КК-1

Кабельный ввод КНВ2МН ТУ 3400-007-72453807-07

4

ИСУЯ.413928.003

Комплект ЗИП - О

Запасные части:

Винт Мб-6gx20.23.14X17H2.il

ГОСТ 17473-60

2

Шайба А.6.21.11 ГОСТ 10450-78

2

Шайба 6 65Г 019 ГОСТ 6402-70

Вставки плавкие ОЮ0.480.003 ТУ-Р:

2

ВП1 - IB 0,25А 250В

4

ВП1-1В 1,0А 250В

2

Инструмент:

ИСУЯ.442313.001

Ключ

1

ИСУЯ.764431.001

Ключ

1

Отвертки ГОСТ 17199-88: 7810-0301

1

7810-0308

1

Принадлежности:

ИСУЯ.685621.013

Жгут

1

ИСУЯ.321454.0 И

Ящик ЗИП-0

1

ИСУЯ.302661.003

Насадка

1

Эксплуатационная документация:

ИСУЯ.413213.001 РЭ

Руководство по эксплуатации

1

ИСУЯ.413213.001 РЭ1

Методика поверки

1

ИСУЯ.413213.001 ФО

Формуляр

1

ИСУЯ.468157.008 ПС

Паспорт

1

ИСУЯ.413223.001 ЭТ

Этикетка

1

исполнения СГГ 3501-1

Таблица 8 - Комплект поставки

Обозначение составной части

Наименование составной части

Количество

Примечание

ИСУЯ.413213.001-01

ИСУЯ.468157.008-01 ИСУЯ.413223.001

ИСУЯ.411961.004

ИСУЯ.413928.023

ИСУЯ.442313.001

ИСУЯ.764431.001

ИСУЯ.685621.431

ИСУЯ.685621.433 ИСУЯ.321454.186 ИСУЯ.302661.003

75.45314.00611-01

ИСУЯ.413213.001-01 РЭ ИСУЯ.413213.001 РЭ1 ИСУЯ.413213.001-01 ФО ИСУЯ.468157.008-01 ПС ИСУЯ.413223.001 ЭТ 75.45314.00611-01 30 01

Газоанализатор СГГ 3501-1 в составе:

Преобразователь Пр-1-1 Датчик Д-1

Комплект монтажных частей: Вилка 2РМДТ18КПЭ4Ш5В1В ГЕ0.364.126ТУ

Розетка 2РМДТ27КПЭ19Г5В1В ГЕО.364.126 ТУ

Розетка 2РМДТ18КПЭ4Г5В1В ГЕ0.364.126ТУ

Кабельный ввод КНВ2МН ТУ 3400-007-72453807-07

Комплект ЗИП-О

Запасные части:

Вставки плавкие ОЮ0.480.003 ТУ-Р:

ВП1 - IB 0,25А 250В ВП1 - IB 1,0А 250В

Инструмент:

Ключ

Ключ

Отвертки ГОСТ 17199-88: 7810-0301 7810-0308

Принадлежности :

Жгут Жгут Ящик ЗИП-0 Насадка

Преобразователь МОХА Uportl 130 Пластиковая коробка(для преобразователя МОХА) Программное обеспечение: Программа настройки и тестирования газоанализатора СГГ 3501-1 Программное обеспечение для преобразователя МОХА

Эксплуатационная документация: Руководство по эксплуатации Методика поверки

Формуляр

Паспорт Этикетка

Формуляр___________________

1

1

1

1

1

1

1

4

2

1

1 1

1

1

1

1

1

1

1

2

1

1

1

1

1

1

1

1

МОХА Uportl 130

На CD-R

Поверка

осуществляется по документу МП-242-2103-2017 (ИСУЯ.413213.001 РЭ1) «Газоанализаторы СГГ 3501. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.05.2017 г.

Основные средства поверки:

стандартные образцы состава газовые смеси метан - воздух (ГСО 10532-2014), пропан -воздух (ГСО 10544-2014) в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные документы

ГОСТ РВ 20.39.301-98 - РВ 20.39.305-98, ГОСТ РВ 20.39.309-98

ГОСТ 8.578-2014 ГСП. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ ТЕС 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки "d"»

ГОСТ Р МЭК 60079-7-2012 Взрывоопасные среды. Часть 7. Оборудование. Повышенная защита вида «е»

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»

ИСУЯ.413213.001 ТУ Газоанализаторы СГГ3501. Технические условия

Номер в ГРСИ РФ:
69879-17
Производитель / заявитель:
Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор"), г. Санкт-Петербург
Год регистрации:
2017
Cрок действия реестра:
19.12.2022
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
