| Номер в госреестре | 69891-17 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | SMARTLINE мод. STT650, STT750, STT850 |
| Изготовитель | "Honeywell International Ltd.", США; Заводы-изготовители: Фирма "Honeywell Automation India Ltd.", Индия; Фирма "Honeywell System Sensor de Mexico, S. de R.L. de C.V.", Мексика; Фирма "Honeywell (Tianjin) Ltd.", |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные серии SMARTLINE моделей STT650, STT750, STT850 (далее по тексту - преобразователи или ИП) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), омических устройств, а также от других преобразователей с выходным сигналом в виде напряжения или силы постоянного тока, в унифицированные аналоговые сигналы постоянного тока в диапазоне от 4 до 20 мА, а также в цифровой сигнал для передачи по протоколам HART, Honeywell Digitally Enhanced (DE), PROFIBUS или FOUNDATION Fieldbus.
Принцип действия ИП основан на измерении и преобразовании сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, а также от других преобразователей с выходным сигналом в виде напряжения или силы постоянного тока, в унифицированный выходной сигнал постоянного тока в диапазоне от
4 до 20 мА, либо в сигнал от 4 до 20 мА с наложенным на него цифрового частотно-модулированного сигнала в стандарте HART или DE, а также в сигналы с цифровым протоколом PROFIBUS или FOUNDATION Fieldbus.
Сигнал с подключенного устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола PROFIBUS или FOUNDATION Fieldbus, либо на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока. ИП с аналоговым выходным сигналом могут содержать частотный модулятор DE- или HART-протокола, который накладывается на аналоговый выходной сигнал.
Преобразователи измерительные серии SMARTLINE моделей STT650, STT750, STT850 различаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Преобразователи изготавливаются в общепромышленном и взрывозащищенном исполнении.
Преобразователи модели STT650 представляют собой одноканальные или двухканальные промежуточные устройства и конструктивно выполнены в пластмассовом разборном корпусе прямоугольной формы для монтажа на DIN-рейке, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифроаналоговый преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные клеммные блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.
Преобразователи измерительные серии SMARTLINE моделей STT750, STT850 представляют собой одноканальные или двухканальные устройства для полевого монтажа и конструктивно выполнены в цилиндрическом ударопрочном корпусе из алюминия или нержавеющей стали с закручивающейся крышкой. Внутри корпуса расположен блок электроники с клеммами для подключения входных сигналов, вывода выходных сигналов и питания. Преобразователи измерительные серии SMARTLINE моделей STT750, STT850 могут изготавливаться со встроенным жидкокристаллическим дисплеем (далее - ЖК-дисплей).
Конфигурацию преобразователей в зависимости от модели можно изменять при помощи: HART-коммуникатора серии Honeywell MC Toolkit, или аналогичных средств конфигурирования на основе персональных компьютеров (ПК) типов: HART-коммуникатор MCT404 HART-7, коммуникатор STT17C PC Tool (для модели STT650), Field Device Manager (FDM) или
FDM Express (для HART протокола моделей STT750, STT850), Honeywell Experion (для PROFIBUS и FOUNDATION Fieldbus) или аналогичного персонального обеспечения (ПО), используя локальную вычислительную сеть PROFIBUS или FOUNDATION Fieldbus, а также с помощью трехкнопочного интерфейса расположенного на корпусе ИП (только для моделей STT750, STT850). Параметры конфигурации ИП хранятся в его энергонезависимой памяти.
Пломбирование преобразователей измерительных серии SMARTLINE моделей STT650, STT750, STT850 не предусмотрено.

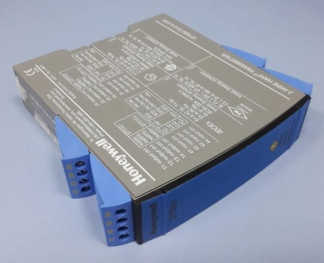

Фотографии общего вида преобразователей измерительных серии SMARTLINE моделей STT650, STT750, STT850 приведены на рисунках 1-2.
Рисунок 1 - Общий вид преобразователей Рисунок 2 - Общий вид преобразователей
измерительных серии SMARTLINE измерительных серии SMARTLINE моделей
модели STT650 STT750, STT850
Программное обеспечение у преобразователей измерительных серии SMARTLINE моделей STT650, STT750, STT850 состоит из встроенной и автономной части ПО. Для функционирования преобразователей необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО преобразователей измерительных серии SMARTLINE моделей STT650, STT750, STT850 приведены в таблице 1.
Таблица 1 - Идентификационные данные втроенной части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1 |
| Цифровой идентификатор программного обеспечения | - |
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные автономной части ПО преобразователей измерительных серии SMARTLINE моделей STT650, STT750, STT850 приведены в таблицах 2 - 5.
Таблица 2 - Идентификационные данные автономной части ПО STT17C PC Tool
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | STT17C PC Tool |
| Номер версии (идентификационный номер) ПО | не ниже 7.06.1009 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 3 - Идентификационные данные автономной части ПО Field Device Manager
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | Field Device Manager |
| Номер версии (идентификационный номер) ПО | не ниже 440 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 4 - Идентификационные данные автономной части ПО Field Device Manager Express
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | Field Device Manager Express |
| Номер версии (идентификационный номер) ПО | не ниже 430 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 5 - Идентификационные данные автономной части ПО Honeywell Experion
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | Honeywell Experion |
| Номер версии (идентификационный номер) ПО | не ниже 300 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 6 - Метрологические характеристики преобразователей измерительных серии SMARTLINE модели STT650
| Тип НСХ, входные сигналы(2)(6) | Диапазон измерений (1) | Минимальный интервал измерений | Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +20 °С)(3)(4) | Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | |||
| Абсолютная погрешность цифрового сигнала (5) | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | Абсолютная погрешность цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
| Pt50 (а=0,00385 °С-1) | от 9,26 до 195,24 Ом | от -200 до +850 °С | 2 ° О | ±0,3 °С | ±0,1 | ±0,01 °С | ±0,01 |
| Pt100 (а=0,00385 °С-1) | от 18,52 до 390,48 Ом | от -200 до +850 °С | 2 ° о | ±0,3 °С | ±0,1 | ±0,01 °С | ±0,01 |
| Pt200 (а=0,00385 °С-1) | от 37,04 до 780,96 Ом | от -200 до +850 °С | 2 ° о | ±0,3 °С | ±0,1 | ±0,01 °С | ±0,01 |
| Pt500 (а=0,00385 °С-1) | от 92,6 до 1952,4 Ом | от -200 до +850 °С | 2 ° о | ±0,3 °С | ±0,1 | ±0,01 °С | ±0,01 |
| Pt1000 (а=0,00385 °С-1) | от 185,2 до 3904,8 Ом | от -200 до +850 °С | 2 ° о | ±0,3 °С | ±0,1 | ±0,01 °С | ±0,01 |
| Ni100 (а=0,00618°С-1) | от 69,5 до 289,2 Ом | от -60 до +250 °С | 2 ° о | ±0,3 °С | ±0,1 | ±0,01 °С | ±0,01 |
| Cu10 (а=0,00427 °С-1) | от 1,058 до 19,116 Ом | от -200 до +260 °С | 2 ° о | ±1,3 °С | ±0,05 | ±0,02 °С | ±0,002 |
| B | от 0,787 до 13,820 мВ | от +400 до +1820°С | 100 °С | ±2,0 °С | ±0,05 | ±0,2 °С | ±0,01 |
| E | от -5,237 до +76,373 мВ | от -100 до +1000°С | 5 о ° о | ±1,0 °С | ±0,05 | ±0,05 °С | ±0,01 |
| Тип НСХ, входные сигналы(2)(6) | Диапазон измерений (1) | Минимальный интервал измерений | Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +20 °С)(3)(4) | Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | |||
| Абсолютная погрешность цифрового сигнала (5) | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | Абсолютная погрешность цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
| J | от -4,633 до +69,553 мВ | от -100 до +1200 °С | 50 °С | ±1,0 °С | ±0,05 | ±0,05 °С | ±0,01 |
| К | от -5,550 до +54,886 мВ | от -180 до +1372°С | 5 О ° О | ±1,0 °С | ±0,05 | ±0,05 °С | ±0,01 |
| L | от -4,75 до +53,14 мВ | от -100 до +900 °С | 5 о ° О | ±1,0 °С | ±0,05 | ±0,05 °С | ±0,01 |
| N | от -3,766 до +47,513 мВ | от -180 до +1300°С | 5 о ° О | ±1,0 °С | ±0,05 | ±0,05 °С | ±0,01 |
| R | от -0,226 до +21,003 мВ | от -50 до +1760°С | 100 °С | ±2,0 °С | ±0,05 | ±0,2 °С | ±0,01 |
| S | от -0,236 до +18,609 мВ | от -50 до +1760°С | 100 °С | ±2,0 °С | ±0,05 | ±0,2 °С | ±0,01 |
| T | от -5,603 до +20,872 мВ | от -200 до +400 °С | 5 О ° О | ±1,0 °С | ±0,05 | ±0,05 °С | ±0,01 |
| U | от -5,70 до +34,31 мВ | от -200 до +600 °С | 5 о ° О | ±1,0 °С | ±0,05 | ±0,05 °С | ±0,01 |
| Ток | от -100 до +100 мА | - | 200 мА | ±0,1 мА | ±0,05 | ±0,0006 мА | ±0,01 |
| Сопротивление | от 0 до 10000 Ом | - | 30 Ом | ±1,0 Ом | ±0,1 | ±0,02 Ом | ±0,01 |
| Напряжение | от -800 до +800 мВ | - | 5 мВ | ±0,01 мВ | ±0,05 | ±0,001 мВ | ±0,01 |
Тип НСХ,
входные
(2)(6)
сигналы
Минимальный
интервал
измерений
(1)
Диапазон измерений
Абсолютная погрешность цифрового сигнала (5)
Абсолютная
погрешность
цифрового
сигнала
Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +20 °С)(3)(4)
Приведенная
погрешность
ЦАП
(от
настроенного интервала измерений), %
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С1
Приведенная
погрешность
ЦАП
(от
настроенного интервала измерений), %
| Тип НСХ, входные (2) сигналы | Диапазон измерений (1) | Минимальный интервал измерений | Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +25±1 °С)(3)(4) | Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | |||
| Абсолютна я погрешност ь цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | Абсолютна я погрешност ь цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
| Pt25 (а=0,00385 °С-1) | от 4,63 до 97,62 Ом | от -200 до +850 °С | 6 о ° О | ±0,90 °С | ±0,025 | ±0,0025 °С | ±0,0010 |
| Pt100 (а=0,00385 °С-1) | от 18,52 до 390,48 Ом | от -200 до +850 °С | 6 о ° О | ±0,14 °С | ±0,025 | ±0,0025 °С | ±0,0010 |
| Pt200 (а=0,00385 °С-1) | от 37,04 до 780,96 Ом | от -200 до +850 °С | 6 о ° О | ±0,28 °С | ±0,025 | ±0,0025 °С | ±0,0010 |
| Pt500 (а=0,00385 °С-1) | от 92,6 до 1952,4 Ом | от -200 до +850 °С | 6 о ° О | ±0,17 °С | ±0,0,25 | ±0,0025 °С | ±0,0010 |
| Pt1000 (а=0,00385 °С-1) | от 185,2 до 2809,8 Ом | от -200 до +500 °С | 3 ° о | ±0,14 °С | ±0,025 | ±0,0025 °С | ±0,0010 |
| Ni120 (а=0,00672°С-1) | от 66,60 до 380,31 Ом | от -80 до +260 °С | 3 о ° О | ±0,12 °С | ±0,025 | ±0,0025 °С | ±0,0010 |
| Cu10 (а=0,00427 °С-1) | от 7,104 до 18,726 Ом | от -50 до +250 °С | 30 °С | ±1,40 °С | ±0,025 | ±0,0025 °С | ±0,0010 |
| B | от 0,787 до 13,820 мВ | от +400 до +1820°С | 100 °С | ±1,20 °С | ±0,025 | ±0,010 °С | ±0,0010 |
| E | от -8,825 до +76,373 мВ | от -200 до +1000°С | 6 о ° о | ±0,40 °С | ±0,025 | ±0,010 °С | ±0,0010 |
| J | от -7,890 до +69,553 мВ | от -200 до +1200°С | 7 о ° О | ±0,50 °С | ±0,025 | ±0,010 °С | ±0,0010 |
| К | от -5,891 до +54,886 мВ | от -200 до +1372 °С | 7 ° о | ±0,50 °С | ±0,025 | ±0,010 °С | ±0,0010 |
| Тип НСХ, входные (2) сигналы | Диапазон измерений (1) | Минимальный интервал измерений | Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +25±1 °С)(3)(4) | Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | |||
| Абсолютна я погрешност ь цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | Абсолютна я погрешност ь цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
| N | от -3,990 до +47,513 мВ | от -200 до +1300°С | 7 ° О | ±0,80 °С | ±0,025 | ±0,010 °С | ±0,0010 |
| R | от -0,226 до +21,003 мВ | от -50 до +1760°С | 100 °С | ±1,00 °С | ±0,025 | ±0,010 °С | ±0,0010 |
| S | от -0,236 до +18,609 мВ | от -50 до +1760°С | 100 °С | ±1,00 °С | ±0,025 | ±0,010 °С | ±0,0010 |
| T | от-5,603 до +20,872 мВ | от -200 до +400 °С | 6 о ° О | ±0,40 °С | ±0,025 | ±0,010 °С | ±0,0010 |
| Сопротивление | от 0 до 500 Ом | - | 25 Ом | ±0,30 Ом | ±0,025 | ±0,003 Ом | ±0,0010 |
| от 0 до 2000 Ом | - | 100 Ом | ±0,45 Ом | ±0,025 | ±0,012 Ом | ±0,0010 | |
| от 0 до 3000 Ом | - | 150 Ом | ±0,65 Ом | ±0,025 | ±0,05 Ом | ±0,0010 | |
| Напряжение | от -100 до +1200 мВ | - | 75 мВ | ±0,17 мВ | ±0,025 | ±0,0004 мВ | ±0,0010 |
| от -20 до +125 мВ | - | 7,5 мВ | ±0,021 мВ | ±0,025 | ±0,0033 мВ | ±0,0010 | |
| Примечания: 1. Допускается использование датчиков в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений. 2. Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 соответственно, кроме типов НСХ Ni120, Cu10. 3. Или ±0,1 % от настроенного интервала измерений (берут большее значение) 4. Основная и дополнительная погрешности для аналогового выхода (от 4 до 20 мА) равна сумме погрешностей цифрового сигнала и ЦАП, а для обмена данных по протоколам HART - основная погрешность равна погрешности цифрового сигнала. При работе с термоэлектрическими преобразователями при расчете суммарной погрешности необходимо также учитывать погрешность компенсации холодных концов термопары. | |||||||
| Тип НСХ, входные сигналы(2) | Диапазон измерений (1) | Минимальный интервал измерений | Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +25±1 °С)(3)(4) | Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | |||
| Абсолютная погрешность цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | Абсолютная погрешность цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
| Pt25 (а=0,00385 °С-1) | от 4,63 до 97,62 Ом | от -200 до +850 °С | 6 о ° О | ±0,50 °С | ±0,005 | ±0,0015 °С | ±0,0005 |
| Pt100 (а=0,00385 °С-1) | от 18,52 до 390,48 Ом | от -200 до +850 °С | 6 о ° О | ±0,10 °С | ±0,005 | ±0,0015 °С | ±0,0005 |
| Pt200 (а=0,00385 °С-1) | от 37,04 до 780,96 Ом | от -200 до +850 °С | 6 о ° О | ±0,20 °С | ±0,005 | ±0,0015 °С | ±0,0005 |
| Pt500 (а=0,00385 °С-1) | от 92,6 до 1952,4 Ом | от -200 до +850 °С | 6 о ° О | ±0,12 °С | ±0,005 | ±0,0015 °С | ±0,0005 |
| Pt1000 (а=0,00385 °С-1) | от 185,2 до 2809,8 Ом | от -200 до +500 °С | 3 ° о | ±0,10 °С | ±0,005 | ±0,0015 °С | ±0,0005 |
| Ni120 (а=0,00672°С-1) | от 66,60 до 380,31 Ом | от -80 до +260 °С | 3 о ° О | ±0,08 °С | ±0,005 | ±0,0015 °С | ±0,0005 |
| Cu10 (а=0,00427 °С-1) | от 7,104 до 18,726 Ом | от -50 до +250 °С | 3 о ° О | ±1,00 °С | ±0,005 | ±0,0015 °С | ±0,0005 |
| B | от 0,787 до 13,820 мВ | от +400 до +1820°С | 100 °С | ±0,60 °С | ±0,005 | ±0,005 °С | ±0,0005 |
| E | от -8,825 до +76,373 мВ | от -200 до +1000°С | 6 о ° О | ±0,20 °С | ±0,005 | ±0,005 °С | ±0,0005 |
| J | от -7,890 до +69,553 мВ | от -200 до +1200 °С | 7 о ° О | ±0,25 °С | ±0,005 | ±0,005 °С | ±0,0005 |
| К | от -5,891 до +54,886 мВ | от -200 до +1372 °С | 7 ° о | ±0,25 °С | ±0,005 | ±0,005 °С | ±0,0005 |
| Тип НСХ, входные (2) сигналы | Диапазон измерений (1) | Минимальный интервал измерений | Пределы допускаемой основной погрешности измерений (при температуре окружающей среды +25±1 °С)(3)(4) | Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С(4) | |||
| Абсолютная погрешность цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | Абсолютная погрешность цифрового сигнала | Приведенная погрешность ЦАП (от настроенного интервала измерений), % | ||||
| N | от -3,990 до +47,513 мВ | от -200 до +1300 °С | 7 ° О | ±0,40 °С | ±0,005 | ±0,005 °С | ±0,0005 |
| R | от -0,226 до +21,003 мВ | от -50 до +1760°С | 100 °С | ±0,50 °С | ±0,005 | ±0,005 °С | ±0,0005 |
| S | от -0,236 до +18,609 мВ | от -50 до +1760°С | 100 °С | ±0,50 °С | ±0,005 | ±0,005 °С | ±0,0005 |
| T | от -5,603 до +20,872 мВ | от -200 до +400 °С | 6 о ° О | ±0,20 °С | ±0,005 | ±0,005 °С | ±0,0005 |
| Сопротивление | от 0 до 500 Ом(5) | - | 25 Ом | ±0,20 Ом | ±0,005 | ±0,002 Ом | ±0,0005 |
| от 0 до 2000 Ом | - | 100 Ом | ±0,30 Ом | ±0,005 | ±0,007 Ом | ±0,0005 | |
| от 0 до 3000 Ом(5) | - | 150 Ом | ±0,45 Ом | ±0,005 | ±0,03 Ом | ±0,0005 | |
| Напряжение | от -100 до +1200 мВ(5) | - | 75 мВ | ±0,12 мВ | ±0,005 | ±0,00025 мВ | ±0,0005 |
| от -20 до +125 мВ | - | 7,5 мВ | ±0,015 мВ | ±0,005 | ±0,002 мВ | ±0,0005 | |
| Примечания: 1. Допускается использование датчиков в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений. 2. Типы НСХ термопреобразователей сопротивления по ГОСТ 6651-2009 соответственно, кроме типов НСХ Ni120, Cu10. 3. Или ±0,1 % от настроенного интервала измерений (берут большее значение). 4. Основная и дополнительная погрешности для аналогового выхода (от 4 до 20 мА, HART, DE) равна сумме погрешностей цифрового сигнала и ЦАП, а для обмена данных по протоколам и FOUNDATION Fieldbus - основная погрешность равна погрешности цифрового сигнала. При работе с термоэлектрическими преобразователями при расчете суммарной погрешности необходимо также учитывать погрешность компенсации холодных концов термопары. 5. Отсутствует у моделей с DE протоколом. | |||||||
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений внутренней автоматической компенсации температуры свободных (холодных) концов термопары, оС: - для модели STT650 - для модели STT750 - для модели STT850 | ± 1,00 ± 0,25 ± 0,25 |
| Напряжение питания, В: - для модели STT650 - для модели STT750 - для модели STT850 с протоколом HART - для модели STT850 с протоколом DE - для модели STT850 с протоколом FOUNDATION Fieldbus | от 8 до 35; от 11,8 до 42,4 от 11,8 до 42,4 от 13,8 до 42,4 от 9,0 до 32,0 |
| Габаритные размеры, мм, не более: - для модели STT650 - для модели STT750 - для модели STT850 | 104x109x23,5 110x120x115 110x120x115 |
| Масса, кг, не более: - для модели STT650 - для модели STT750 - для модели STT850 | 0,2 1.5 1.5 |
| Рабочие условия эксплуатации: Температура окружающей среды, °С: - для модели STT650 - для моделей STT750, STT850(1) Относительная влажность окружающего воздуха, %, не более: - для модели STT650 - для модели STT750 - для модели STT850 | от -50 до +85 от -40 до +85 95 98 98 |
| Средняя наработка на отказ, ч, не менее | 120 000 |
| Средний срок службы, лет, не менее | 15 |
| Примечание: (1) Для моделей со встроенным дисплеем при температурах окружающей среды ниже -20 °С дисплей начинает тускнеть, при увеличении температуры более -20 °С контрастность дисплея восстанавливается. | |
наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания и/или на корпус преобразователя при помощи наклейки и/или на табличку, прикрепленную к корпусу преобразователя.
Комплектность поставки преобразователей измерительных серии SMARTLINE моделей STT650, STT750, STT850 приведена в таблице 10.
Таблица 10 - Комплектность средства измерений
| Наименование и обозначение | Количество |
| Преобразователь измерительный (модель в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации (на русском языке) | 1 экз. |
| Наименование и обозначение | Количество |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки МП 207.1-005-2016 | 1 экз. |
| По дополнительному заказу: средства конфигурирования на основе ПК типов STT17C PC Tool, Field Device Manager (FDM) или FDM Express, Honeywell Experion; HART-коммуникатор серии Honeywell MC Toolkit; ЖК-дисплей (для моделей STT750, STT850); монтажные приспособления. | |
осуществляется по документу МП 207.1-005-2016 «Преобразователи измерительные серии SMARTLINE моделей STT650, STT750, STT850. Методика поверки», утвержденному ФГУП «ВНИИМС», 26.07.2016г.
Основные средства поверки:
- компаратор-калибратор универсальный КМ300Р (Регистрационный № 54727-13);
- мера электрического сопротивления постоянного тока многозначная МС 3070 (Регистрационный № 50281-12);
- мультиметр 3458А (Регистрационный № 25900-03);
- калибратор многофункциональный Fluke 5720A (Регистрационный № 52495-13);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
- термометр лабораторный электронный ЛТ-300 (Регистрационный № 61806-15). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 476 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
