| Номер в госреестре | 69892-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-20000 предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем, со стационарной крышей и с понтоном. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВСП-20000 (№№ 7, 8, 9, 10, 11, 12) расположены на нефтебазе № 2 Общества с ограниченной ответственностью «Транснефть -Порт Приморск» (ООО «Транснефть - Порт Приморск»), Ленинградская область, Выборгский район, г. Приморск.

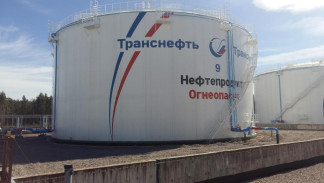

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-20000 представлен на рисунке 1.
отсутствует.
Т а б л и ц а 1
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Т а б л и ц а 2
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВСП-20000 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20У2К (регистрационный номер 51171-12);
- рулетка измерительная металлическая 2 класса точности, модификация Р30Н2Г (регистрационный номер 55464-13);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11), диапазон измерений от 0,8 до 30,0 мм;
- нивелир электронный SDL30 (регистрационный номер 51740-12);
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06), диапазон измерений от минус 50 до плюс 200 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта. Регистрационный номер ФР.1.29.2009.06637.
Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах. Регистрационный номер ФР.1.29.2016.24408.
ГСИ. Методика измерений массы нефти в вертикальных резервуарах (с использованием систем измерений количества нефти в резервуарных "Спецморнефтепорт Приморск"). Регистрационный номер ФР.1.29.2013.14546.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 30 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
