Резервуары вертикальные стальные цилиндрические РВС-5000, РВСПК-50000, 69895-17

Назначение

Резервуары вертикальные стальные цилиндрические РВС-5000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000 и РВСПК-50000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:

-    резервуары со стационарной крышей без понтона (РВС);

-    резервуары со стационарной крышей с понтоном (РВСПК).

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуары вертикальные стальные цилиндрические РВС-5000 с заводскими номерами №№ 3, 4 и РВСПК-50000 с заводскими номерами №№ 1, 2 расположенные в резервуарном парке Общества с ограниченной ответственностью «Транснефть - Дальний Восток» (ООО «Транснефть - Дальний Восток»), адрес расположения резервуаров нефтеперекачивающая станция № 41 районного нефтепроводного управления «Дальнереченск» филиала ООО «Транснефть - Дальний Восток», Приморский край, Анучинский район, с. Анучино, 25 км на юго-запад.

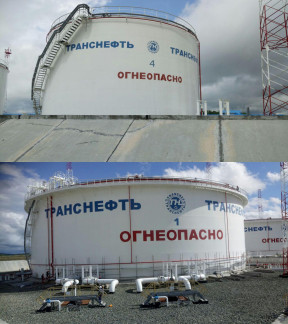

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000 и РВСПК-50000 представлен на рисунках 1, 2.

Программное обеспечение

отсутствует.

Т а б л и ц а 2 - Метрологические характеристики

Т а б л и ц а 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Т а б л и ц а 4

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    нивелир электронный SDL30, диапазон измерения расстояния электронным методом от 1,6 до 100 м (регистрационный номер 51740-12);

-    рулетка измерительная металлическая Р, модификации Р30Н2Г, диапазон измерения от 0 до 30 м (регистрационный номер 55464-13);

-    термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон измерения температуры от минус 50 до плюс 200 °С (регистрационный номер 32156-06);

-    толщиномер ультразвуковой А1207, диапазон измерения от 0,8 до 30,0 мм (регистрационный номер 48244-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.

Сведения о методах измерений

МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2009.06637.

Методика измерений массы нефти в резервуарах РВС-5000, РВСПК-50000 косвенным методом статических измерений на НПС-41 ООО «Транснефть - Дальний Восток».

Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2015.21803.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Техническая документация ПАО «Транснефть»
