| Номер в госреестре | 69896-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000, основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-5000 расположены в резервуарных парках общества с ограниченной ответственностью «Транснефть - Порт Козьмино» (ООО «Транснефть - Порт Козьмино») Приморский край, Партизанский район, примерно в 3560 м по направлению на Северо - восток от вершины г. Арсения.

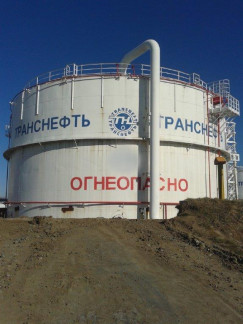

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000 представлен на рисунке 1.
отсутствует.
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВС-5000 | |
| 1 | 2 |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой основной относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВС-5000 | |
| 1 | 2 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -52 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование | Количество |
| 1 | 2 |
| 1 Резервуар вертикальный стальной цилиндрический РВС - 5000 | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир электронный Sakkia SDL30, диапазон измерения расстояния электронным методом от 1,6 до 100 м., регистрационный номер в Федеральном информационном фонде средств измерений 51740-12;
- рулетка измерительная металлическая Р, модификации Р30Н2Г, диапазон измерения от 0 до 30 м., регистрационный номер в Федеральном информационном фонде средств измерений 55464-13;
- термометр цифровой малогабаритный ТЦМ9410, зонд ТТЦ01-11180, диапазон измерения температуры от минус 50°С до плюс 200°С, регистрационный номер в Федеральном информационном фонде средств измерений 32156-06;
- толщиномер ультразвуковой А1207, диапазон измерения (0,8 - 30,0) мм, регистрационный номер в Федеральном информационном фонде средств измерений 48244-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
МИ2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Техническая документация ПАО «Транснефть»
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
