| Номер в госреестре | 69897-17 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth |
| Изготовитель | ООО "Сонатек", г.Москва; Фирма "Aberlink Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные моделей Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth (далее «машины») предназначены для автоматизированных трехмерных измерений линейных размеров изделий сложной формы.
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно машины являются машинами портального типа с подвижным порталом (модели Axiom too, Axiom too HS, Zenith 3, Azimuth) или с неподвижным порталом при установке контактного щупа на шестиосевой подвижной опоре (модель Xtreme).
Машины состоят из станины, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, встроенных измерительных шкал, персонального компьютера. Машины моделей Axiom too, Axiom too HS могут оснащаться измерительным столом из гранита со вставкой из пористого алюминия. Машины модели Xtreme имеют станину и портал, выполненные в моноблоке из стали.
Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления. Управление перемещением по осям машин модели Axiom too исполнения Manual осуществляется при помощи маховиков, расположенных на осях машины. Станина машин имеет регулируемые опоры для установки по уровню.
В комплект поставки машин входит калибровочная сфера.
Машины могут комплектоваться контактными датчиками (далее - «датчик») моделей ТР20, ТР200, SP25 со сменными щупами со сферическими наконечниками. Машины модели Xtreme комплектуются только датчиком модели ТР20.
Машины могут комплектоваться системой температурной компенсации, а также магазином для автоматической смены щупов, и видеосистемой.
Модели машин отличаются конструктивно.
Исполнения моделей машин отличаются диапазоном измерений и пределами допускаемой абсолютной погрешности измерений.
Пломбирование машин не предусмотрено.

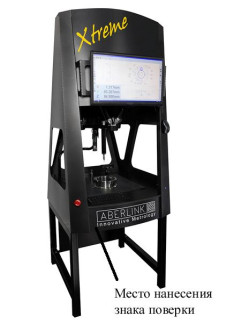

Общий вид машин представлен на рисунках 1, 2.
Место нанесения знака поверки
а
Машины работают с автономным программным обеспечением (ПО) Aberlink 3D, входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку, передачу и отображение результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
| Таблица 1 - Идентификационные данные п | рограммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Aberlink 3D |
| Номер версии (идентификационный номер) ПО | Не ниже 4.Х.Х |
| Цифровой идентификатор ПО | 5a222eef060e715c3cdfb1b402f0fc33 (MD5), файл «aberlink.exe» |
| Примечание: контрольная сумма указана для версии 4.4.1. | |
Таблица 2 - Метрологические характеристики машин модели Axiom too
| Наименование характеристики и единицы измерений | Значение характеристики | ||||||
| Axiom too 600 Manual | Axiom too 900 Manual | Axiom too 1200 Manual | Axiom too 600 CNC | Axiom too 900 CNC | Axiom too 1200 CNC | Axiom too 1500 CNC | |
| Диапазон измерений линейных размеров, мм: - по оси Х; - по оси Y; - по оси Z | от 0 до 640 от 0 до 600 от 0 до 500 | от 0 до 640 от 0 до 900 от 0 до 500 | от 0 до 640 от 0 до 1200 от 0 до 500 | от 0 до 640 от 0 до 600 от 0 до 500 | от 0 до 640 от 0 до 900 от 0 до 500 | от 0 до 640 от 0 до 1200 от 0 до 500 | от 0 до 640 от 0 до 1500 от 0 до 500 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - контактный датчик ТР20; - контактный датчик ТР200; - контактный датчик SP25 | ±(2,4+L*/250) | ±(2,4+L/250) ±(2,3+L/250) ±(2,1+L/250) | |||||
| Разрешение, мкм | 0,5 | ||||||
| * L - здесь и далее измеряемая длина в мм. | |||||||
| Наименование характеристики и | Значение характеристики | ||||||
| единицы измерений | Axiom too 600 Manual | Axiom too 900 Manual | Axiom too 1200 Manual | Axiom too 600 CNC | Axiom too 900 CNC | Axiom too 1200 CNC | Axiom too 1500 CNC |
| Г абаритные размеры (длина, | 1130 | 1130 | 1130 | 1130 | 1130 | 1130 | 1130 |
| ширина, высота), мм, не более | х900 | x1200 | x1500 | x900 | x1200 | x1500 | x1800 |
| х2320 | x2320 | x2320 | x2320 | x2320 | x2320 | x2320 | |
| Масса, кг, не более: - с измерительным столом из гранита; | 440 | 555 | 680 | 445 | 560 | 685 | 825 |
| - с измерительным столом из гранита со вставкой из пористого алюминия | 241 | 290 | 246 | 295 | |||
| Масса измеряемой детали, кг, не более: - с измерительным столом из гранита; - с измерительным столом из гранита со вставкой из пористого алюминия | 500 300 | ||||||
| Наименование характеристики и | Значение характеристики | |||
| единицы измерений | Axiom too HS 600 | Axiom too HS 900 | Axiom too HS 1200 | Axiom too HS 1500 |
| Диапазон измерений линейных | ||||
| размеров, мм: - по оси Х; | от 0 до 640 | от 0 до 640 | от 0 до 640 | от 0 до 640 |
| - по оси Y; | от 0 до 600 | от 0 до 900 | от 0 до 1200 | от 0 до 1500 |
| - по оси Z | от 0 до 500 | от 0 до 500 | от 0 до 500 | от 0 до 500 |
| Пределы допускаемой абсолютной | ||||
| погрешности измерений линейных | ||||
| размеров, мкм: - контактный датчик ТР20; | ±(2,1+L/250) | |||
| - контактный датчик ТР200; | ±(2,0+L/250) | |||
| - контактный датчик SP25 | ±(1,8+L/250) | |||
| Разрешение, мкм | 0,1 | |||
Таблица 5 - Основные технические характеристики машин модели Axiom too HS
| Наименование характеристики и единицы измерений | Значение характеристики | |||
| Axiom too HS 600 | Axiom too HS 900 | Axiom too HS 1200 | Axiom too HS 1500 | |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 1130x900x2320 | 1130x1200x2320 | 1130x1500x2320 | 1130x1800x2320 |
| Масса, кг, не более: - с измерительным столом из гранита; - с измерительным столом из гранита со вставкой из пористого алюминия | 442 243 | 562 297 | 692 | 832 |
| Масса измеряемой детали, кг, не более: - с измерительным столом из гранита; - с измерительным столом из гранита со вставкой из пористого алюминия | 500 300 | |||
| Наименование характеристики и единицы измерений | Значение характеристики | ||||
| Zenith 3 1000 | Zenith 3 1500 | Zenith 3 2000 | Zenith 3 2500 | Zenith 3 3000 | |
| Диапазон измерений линейных размеров, мм: - по оси Х; - по оси Y; - по оси Z | от 0 до 1000 от 0 до 1000 от 0 до 600; от 0 до 800 | от 0 до 1000 от 0 до 1500 от 0 до 600; от 0 до 800 | от 0 до 1000 от 0 до 2000 от 0 до 600; от 0 до 800 | от 0 до 1000 от 0 до 2500 от 0 до 600; от 0 до 800 | от 0 до 1000 от 0 до 3000 от 0 до 600; от 0 до 800 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - контактный датчик ТР20; - контактный датчик ТР200; - контактный датчик SP25 | ±(2,7+L/250) ±(2,6+L/250) ±(2,4+L/250) | ||||
| Разрешение, мкм | 0,5 | ||||
Таблица 7 - Основные технические характеристики машин модели Zenith 3
| Наименование характеристики и единицы | Значение характеристики | |||||
| измерений | Zenith 3 1000 | Zenith 3 1500 | Zenith 3 2000 | Zenith 3 2500 | Zenith 3 3000 | |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 1500x1700 х2500; 2900 | 1500x2200 х2500; 2900 | 1500x2700 х2500; 2900 | 1500x3200 х2500; 2900 | 1500x3700 х2500; 2900 | |
| Масса, кг, не более: | ||||||
| - с диапазоном измерений по оси Z от 0 до 600 мм; | 1510 | 1880 | 2730 | 3810 | 4130 | |
| - с диапазоном измерений по оси Z от 0 до 800 мм | 1520 | 1890 | 2740 | 3820 | 4140 | |
| Масса измеряемой детали, кг, не более | 1500; 4400 | 1000; 4400 | ||||
| Наименование характеристики и единицы измерений | Значение характеристики | ||||
| Azimuth 1000 | Azimuth 1500 | Azimuth 2000 | Azimuth 2500 | Azimuth 3000 | |
| Диапазон измерений линейных размеров, мм: - по оси Х; - по оси Y; - по оси Z | от 0 до 1200 от 0 до 1000 от 0 до 1000 | от 0 до 1200 от 0 до 1500 от 0 до 1000 | от 0 до 1200 от 0 до 2000 от 0 до 1000 | от 0 до 1200 от 0 до 2500 от 0 до 1000 | от 0 до 1200 от 0 до 3000 от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - контактный датчик ТР20; - контактный датчик ТР200; - контактный датчик SP25 | ±(2,9+L/250) ±(2,8+L/250) ±(2,6+L/250) | ||||
| Разрешение, мкм | 0,1 | ||||
Таблица 9 - Основные технические характеристики машин модели Azimuth
| Наименование характеристики и единицы измерений | Значение характеристики | ||||
| Azimuth 1000 | Azimuth 1500 | Azimuth 2000 | Azimuth 2500 | Azimuth 3000 | |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 1940x2000x3595 | 1940x2500x3595 | 1940x3000x3595 | 1940x3500x3595 | 1940x4000x3595 |
| Масса, кг, не более | 1836 | 2462 | 3413 | 4530 | 7048 |
| Масса измеряемой детали, кг, не более | 1500; 6000 | ||||
| Наименование характеристики и единицы измерений | Значение характеристики | |
| Xtreme 300 | Xtreme 400 | |
| Диапазон измерений линейных размеров, мм: - по оси Х; - по оси Y; - по оси Z | от 0 до 300 от 0 до 300 от 0 до 200 | от 0 до 400 от 0 до 400 от 0 до 290 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(3,0+L/250) | |
| Разрешение, мкм | 0,5 | |
Таблица 11 - Основные технические характеристики машин модели Xtreme
| Наименование характеристики и единицы измерений | Значение характеристики | |
| Xtreme 300 | Xtreme 400 | |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 770x860x2025 | 900x900x2500 |
| Масса, кг, не более | 94 | 110 |
| Масса измеряемой детали, кг, не более | 100 | 80 |
Таблица 12 - Дополнительные технические характеристики машин
| Наименование характеристики и единицы измерений | Значение характеристики |
| Параметры электропитания | напряжение (220+22) В переменного тока частотой (50±1) Гц, потребляемая мощность не более 1,5 кВт |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; - диапазон относительной влажности окружающего воздуха, %; - диапазон атмосферного давления, кПа | от +18 до +22 от 40 до 70 от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч | 10000 |
наносится резиновым клише на титульный лист руководства по эксплуатации, паспорта и на наружную сторону корпуса машин в виде наклейки.
Комплектность машин представлена в таблице 13.
Таблица 13 - Комплектность машин
| Наименование | Обозначение | Количество, шт. |
| Машина | 1 | |
| Пульт управления | 1 | |
| Контактный датчик | ТР20 | 1 |
| Контактный датчик | ТР200* | 1 |
| Контактный датчик | SP25 * | 1 |
| Калибровочная сфера | 1 | |
| Комплект щупов со сферическими наконечниками ** | 1 | |
| Система температурной компенсации * | 1 |
| Наименование | Обозначение | Количество, шт. |
| Магазин для автоматической смены щупов * | 1 | |
| Видеосистема * | 1 | |
| Персональный компьютер | 1 | |
| Комплект соединительных кабелей | 1 | |
| Программное обеспечение | Aberlink 3D | 1 |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Методика поверки | МП 2512-0001-2017 | 1 |
| * Поставляются для машин моделей Axiom too, Axiom too HS, Zenith 3, Azimuth по требованию заказчика. ** Диаметры и количество сферических наконечников определяются требованиями заказчика. | ||
осуществляется по документу МП 2512-0001-2017 «Машины координатные измерительные моделей Xtreme, Axiom too, Axiom too HS, Zenith 3, Azimuth. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 марта 2017 г.
Основные средства поверки: меры длины концевые плоскопараллельные эталонные 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы «Aberlink Ltd» (Великобритания)
ТУ 3949-001-63493883-2016 «Машины координатные измерительные моделей Axiom too, Axiom too HS, Zenith 3, Azimuth, Xtreme. Технические условия»
