| Номер в госреестре | 69910-17 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | CTR |
| Изготовитель | "APLISENS S.A.", Польша |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2022 |
| МПИ (интервал между поверками) | 2 года; 4 года - для ТС с диапазоном измерений в пределах -50…+300 °С (вкл.) |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления CTR (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитной арматуры ТС.
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового, медного или никелевого термочувствительного элемента (ЧЭ) от температуры.
ТС CTR имеют исполнения различающиеся друг от друга типом и количеством ЧЭ, классом допуска, схемой соединения внутренних проводов с ЧЭ и конструктивным исполнением. Структурная схема обозначения ТС приведена ниже:
CTR / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 11 / 12 / 13
где:
1- количество ЧЭ (1, 2); их тип: Pt 100; Pt1000, Р1500, 50М, 100M, Cu50, Cu100, 100H, Ni1003;
2- класс допуска ЧЭ: A; B; C;
3- схема соединения внутренних проводов: 2, 3, 4 проводная.
4- диаметр защитного корпуса, мм: 3; 4,5; 5; 6; 7; 8; 9; 10; 11; 15; 22; (толщина стенки для диаметра 22, мм: 2; 3,5;)
5- материал защитного корпуса: AISI (304, 310, 316, 321), 10H2M, 15HM.
6- длина погружной части ТС, мм - L;
7- длина выносной части ТС, мм - S либо длина кабеля м, - C и материал оболочки (Silicon, ETFE, PU).
8 - процессные присоединения с ответной частью арматуры защитного корпуса:
- резьбовые:
- неподвижные: гайка ^Н), штуцер (MH);
- подвижные: гайка (РР), штуцер (MP);
- быстро разъёмные:
- CAMLOCK (Mil A-A-59326A, EN 14420-7, DIN 2828):
- (А)- адаптер с внутренней резьбой,
- (F) - адаптер с наружной резьбой,
- (D) - адаптер кулачковый с внутренней резьбой);
- Clamp;
- DIN;
- SMS;
- DRD;
- Varivent;
- Level;
- фланцевые (Т):
- (ТР) - подвижный фланец,
- (ТН) - неподвижный фланец;
9 Опционально: NA, B, DA, DAW, DAO, MA, PZ (тип головки), либо PM, PD (разъемное соединение).
10 Опционально: KZ (колодка), ТП (LI, GI, AT, ATL и иных производителей) с указанием устанавливаемого количества и данных в соответствии с описанием их типа.
11 Опционально Ex, Exd, Ec (исполнение).
12 Опционально Q (код дополнительной проверки качества).
13 Код представительства производителя (RU).
ТС CTR состоят из измерительной вставки с одним или двумя тонкопленочными или проволочными платиновыми, медными или никелевыми ЧЭ, защитной арматуры с различными видами технологических соединений и монтажных элементов (Далее по тексту - защитный корпус), защитной головки или без неё - с удлинительными проводами или платформой с керамической клеммной колодкой (KZ) или без нее. Защитные головки изготавливаются из алюминиевого сплава (AL) или нержавеющей стали (PZ) и отличаются друг от друга конструктивным исполнением. ТС без защитной головки кабельного типа (C) изготавливаются с силиконовым (Silicon), фторопластовым (ETFE) или полиуретановым (PU) кабелем. Для защиты кабеля может применяться фторопластовая оболочка.
ТС CTR могут применяться в комплекте с измерительными преобразователями типа LI, GI, AT, ATL пр-ва фирмы APLISENS S.A. или иных производителей (утвержденных типов), встраивая их в защитную головку или располагая на платформе.
ТС могут имеют двух-, трех- или четырехпроводную схему соединения внутренних проводов с ЧЭ.
ТС могут изготавливаться в общепромышленном и взрывозащищенном исполнениях с видами взрывозашиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».
Фотографии различных типов головок ТС, разъемных соединений, ТС кабельного типа, ТС в защитной оболочке, а также защитных корпусов ТС приведены на рисунках 1-18.

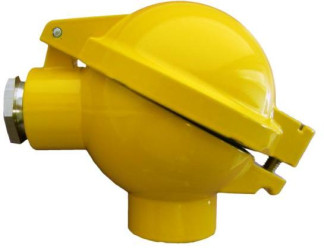

Типы головок применяемых для ТС CTR:
Типы разъёмных соединений, применяемых для ТС CTR:
fS
Рисунок 15 - Внешний вид с платформой для клеммной колодки или измерительного
преобразователя
Рисунок 17 - Внешний вид с платформой и измерительным преобразователем
Тип бюджетного исполнения Ec (без защитной оболочки чувствительного элемента):
Ж*
отсутствует.
Таблица 1 - Метрологические и технические характеристики термопреобразователей сопротивления CTR_
| Наименование характеристики | Значение | ||
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571 | Pt100, Pt500, Pt1000, 50М, 100M, Cu50, Cu100 100H, Ni100 | ||
| Диапазон измерений температуры в зависимости от материала защитного корпуса (марки нержавеющей стали), °С - 304ss - 316L | Pt100, Pt500, Pt1000 | 50М, 100M, Cu50, Cu100 | 100Н Ni100 |
| от -196 до +660 от -50 до +180 | от -180 до +200 от -50 до +180 | от -60 до +180 от -50 до +180 | |
| Температурный коэффициент a , °С-1 | 0,00385 | 0,00428 | 0,00617 |
| Класс допуска | А, В, С | ||
| Допуск ТС, °С, где Itl - абсолютное значение температуры, °С, без учета знака | для класса A: ± (0,15+0,002-|ф для класса B: ± (0,3+0,005 |^|) для класса C: ± (0,6+0,01-|ф | ||
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 | ||
| Вынесение монтажной головки, мм, не более | 1000 | ||
| Длина кабеля, м, не более | 300 | ||
| Длина защитного корпуса, мм | от 20 до 12000 | ||
| Диаметр защитной арматуры, мм | от 3 до 22 | ||
| Масса, кг, не более | 5 | ||
| Рабочие условия эксплуатации: - диапазон температур окружающего воздуха в зависимости от конструктивного исполнения, °С: -относительная влажность воздуха, %, не более | от -50 до +150(*) 98 | ||
| Средняя наработка на отказ, ч, не менее - для ТС с диапазоном измерений в пределах от -50 до +300 °С (включ.) - для ТС с нижним пределом диапазона измерений от -196 до -50 °С (не включ.) и верхним пределом св. +300 °С | 70 000 40 000 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Примечание: (*) ^ ’ В таблице приведен максимально возможный диапазон температур, значение диапазона для конкретного исполнения определяется материалом оболочки ТС, кабеля, габаритными размерами, и приведено в паспорте на ТС. | |||
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Комплектность поставки ТС приведена в таблице 2.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Термопреобразователь сопротивления (исполнение - в соответствии с заказом) | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (мод. ТПП-1.0, ТПП-1.1, ТПП-1.2) (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация фирмы-изготовителя.
