| Номер в госреестре | 69912-17 |
| Наименование СИ | Экспресс-измерители влажности строительных материалов |
| Обозначение типа СИ | ИВТП |
| Изготовитель | ФГБУ "НИИ строительной физики РА архитектуры и строительных наук" (НИИСФ РААСН), г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Экспресс-измерители влажности строительных материалов «ИВТП» (далее влагомеры) предназначены для измерений содержания влаги (влажности): массовой доли и массового отношения влаги в древесине и пиломатериалах хвойных и лиственных пород, твердых строительных материалах (бетонов, стяжки, цементно-песчаной смеси, кирпича, гипсокартона, плит минватных и др.).
Принцип действия влагомера основан на диэлькометрическом методе измерений содержания влаги, в основе которого лежит корреляционная зависимость диэлектрической проницаемости материала от содержания влаги при положительных температурах.
При взаимодействии с измеряемым материалом емкостный преобразователь влагомера вырабатывает сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на экран дисплея влагомера.
Конструктивно влагомер состоит из измерительного блока и датчика-преобразователя (далее датчик). Измерительная схема датчика расположена в металлическом корпусе цилиндрической формы, один торец которого закрыт крышкой, а на другом торце расположена электродная система, являющаяся рабочей поверхностью датчика. Измерительный блок заключен в пластмассовый корпус, на лицевой поверхности которого находятся окно ЖК буквенно-цифрового индикатора и клавиатура.
Влагомер имеет автономное питание.
Влагомеры имеют дополнительную опцию: измерение теплопроводности строительных материалов. Для измерения теплопроводности во влагомерах предусмотрен дополнительный рабочий режим.

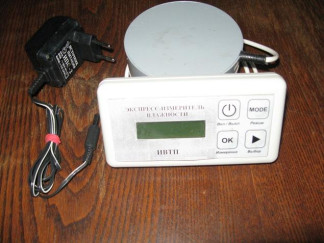

Общий вид влагомера представлен на рисунке 1.
Влагомеры имеют встроенное разделенное программное обеспечение (далее ПО), которое выполнено на базе ПО «Microchip». Основные функции ПО: регистрация и расчет результатов измерений.
Метрологически значимая часть ПО реализует обработку результатов измерений влажности, запись полученных результатов в память влагомера и представление измерительной информации на дисплее электронного блока.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | itp24v.hex |
| Номер версии (идентификационный номер) ПО | не ниже 24v |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений содержания влаги, % | |
| - массовое отношение влаги | от 1 до 40 |
| - массовая доля влаги | от 1 до 29 |
| Пределы допускаемой абсолютной погрешности при измерении массового отношения влаги, %, в поддиапазоне: | |
| от 1 до 6 включ. | ±0,8 |
| св. 6 до 12 включ. | ±1,6 |
| св. 12 до 20 включ. | ±2,5 |
| св. 20 до 35 включ | ±3,0 |
| св. 35 до 40 | ±4,0 |
| Пределы допускаемой абсолютной погрешности массовой доли влаги, %, в поддиапазоне: | |
| от 1 до 6 включ. | ±0,8 |
| св. 6 до 11 включ. | ±1,6 |
| св. 11 до 17 включ. | ±2,2 |
| св. 17 до 29 | ±2,8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более измерительного блока: | |
| - длина | 135 |
| - ширина | 75 |
| - толщина | 25 |
| датчика: | |
| - диаметр | 100 |
| - высота | 50 |
| Масса влагомера, кг, не более | 0,5 |
| Условия эксплуатации | |
| - температура окружающего воздуха, °C | от +5 до +40 |
| - относительная влажность воздуха, %, не более | 85 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 20000 |
наносится на титульный лист руководства по эксплуатации в правом верхнем углу листа, типографским способом на лицевой панели влагомера фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Влагомер | 1 | |
| Зарядное устройство | ИПС-4 | 1 |
| Руководство по эксплуатации | 12-10-3/2017 РЭ | 1 |
| Методика поверки «ГСИ. Измерители влажности (влагомеры) строительных материалов. Методика поверки» | МП 101-243-2017 | 1 |
| Упаковочный футляр | 1 |
осуществляется по документу МП 101-243-2017 «ГСИ. Измерители влажности (влагомеры) строительных материалов. Методика поверки», утверждённому ФГУП «УНИИМ» 11 августа 2017 г.
Основные средства поверки:
Рабочий эталон 1-го разряда единицы массовой доли влаги в твердых веществах и материалах по ГОСТ 8.630-2013;
Стандартные образцы влажности пиломатериалов (ГСО 8837-2006), интервал допускаемых аттестованных значений от 6,0 % до 18,0 %, абсолютная погрешность аттестованного значения: ±0,8 % в интервале от 6 % до 12 %, ±1,0% в интервале от 12 % до 18 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.630-2013 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах;
ТУ 4215-003-02495359-2017 Экспресс-измерители влажности строительных материалов «ИВТП».
