| Номер в госреестре | 69915-17 |
| Наименование СИ | Уровнемеры радарные волноводные |
| Обозначение типа СИ | Autrol модели ALT6100 |
| Изготовитель | DUON System Co., Ltd, Корея |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные волноводные Autrol модели ALT6100 предназначены для измерения расстояния от уровнемера до поверхности измеряемой среды, а также уровня жидких и сыпучих сред в резервуарах.
Принцип действия уровнемеров радарных волноводных Autrol модели ALT6100 основан на измерении задержки отраженного сигнала. Сгенерированные уровнемером электромагнитные измерительные импульсы передаются через зонд, отражаются от поверхности измеряемой среды и возвращаются обратно. Время двухсторонней передачи импульса между моментом отправки и моментом приема отраженного импульса измеряется и преобразуется в расстояние и уровень. Отражение импульса происходит вследствие разницы диэлектрической постоянной между двумя средами. Электромагнитный измерительный импульс движется со скоростью, соответствующей скорости света в среде, где он распространяется.
Уровнемеры радарные волноводные Autrol модели ALT6100 конструктивно состоят из корпуса, сенсорного модуля и зонда. Корпус имеет 2 герметично изолированных отсека (закрываемых круглыми резьбовыми крышками), в одном из которых располагается клеммный блок, а в другом - блок электроники и опционный жидкокристаллический индикатор. На корпусе расположены фиксаторы крышек под специальный ключ и клемма внешнего заземления. Сверху корпуса, под маркировочной таблицей, расположены 2 кнопки для конфигурирования, герметично изолированные от внутренней полости корпуса, передающие информацию о нажатии на кнопку в блок электроники с помощью магнитной связи. Снизу корпус соединяется с сенсорным модулем. Сенсорный модуль состоит из монтажной части, представляющей собой стальной цилиндр с монтажной резьбой или фланцем для подключения к процессу, и расположенной внутри нее волноводной части, передающей радиоимпульсы между блоком электроники и зондом. Г ерметизация и фиксация волноводной части сенсорного модуля внутри монтажной осуществляется с помощью системы керамических и резиновых уплотнений. Зонд представляет собой центральный электрод в виде тонкого металлического стержня или троса, соединенный с волноводной частью сенсорного модуля, и опционный экранирующий электрод в виде трубки, троса или стержня, вваренного в монтажную часть сенсорного модуля. Зонд может быть разборным. Сенсорный модуль и зонд могут быть изготовлены из различных материалов стойких к условиям эксплуатации.
Уровнемеры радарные волноводные Autrol модели ALT6100 выпускаются в двух исполнениях Standard и HP, которые отличаются диапазоном температуры эксплуатации и давления измеряемой среды.

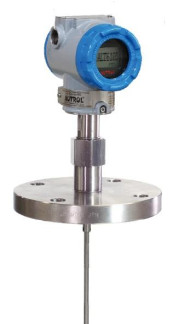

Общий вид уровнемеров радарных волноводных Autrol модели ALT6100 представлен на рисунке 1. Пломбирование корпуса осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы для защиты перемычек в блоке электроники. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Программное обеспечение (ПО) является встроенным программным обеспечением блока электроники. Программное обеспечение имеет физическую защиту от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от записи и перенастройки осуществляется с помощью перемычек в блоке электроники. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения уровнемеров радарных волноводных Autrol модели ALT6100 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | с1061 |
| Номер версии (идентификационный номер) ПО | не ниже v3.0 |
| Примечание - Идентификационное наименование и номер версии ПО указываются в паспорте | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня*, м | от 0,15 до 20 |
| Пределы допускаемой приведенной к диапазону измерений основной погрешности измерения уровня, % | ±0,03 (но не менее ±3 мм) |
| Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерения уровня, вызванной отклонением температуры окружающей среды от +20 °С, %/°С | ±0,002 (но не менее ±0,2 мм) |
| * диапазон измерений уровня определяется длиной зонда и условиями применения | |
| Наименование характеристики | Значение характеристики |
| Диапазон температуры измеряемой среды, °С: - исполнение Standard - исполнение HP | от -40 до +165 от -40 до +400 |
| Диапазон давлений измеряемой среды, МПа: - исполнение Standard - исполнение HP | от -0,1 до 7 от -0,1 до 40 |
| Интерфейсы связи | аналоговый (от 4 до 20 мА), HART (Bell 202) |
| Напряжение питания, В | от 16 до 45 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Г абаритные размеры уровнемера без зонда, мм, не более - длина - ширина - высота | 119 86 230 |
| Масса уровнемера без зонда, кг, не более | 3,2 50 для фланцевого исполнения |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +80 от -30* до +80 для уровнемера с дисплеем от 0 до 100 от 84 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 63000 |
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb X |
| * индикатор перестает показывать информацию при температуре окружающей среды ниже минус 30°С, но восстанавливает работоспособность при повышении температуры выше минус 30°С. | |
наносится на корпус методом печати или гравировки и на титульный лист паспорта по центру в нижней части типографским способом.
Таблица 4 - Комплектность уровнемеров радарных волноводных Autrol модели ALT6100
| Наименование | Обозначение | Количество |
| Уровнемер радарный волноводный Autrol модели ALT6100 | - | 1 шт. |
| Паспорт | ПС M6100-K01D | 1 экз. |
| Руководство по эксплуатации | M6100-K01D | 1 экз. |
| Методика поверки | МП 6585-1-2017 | 1 экз. |
| Комплект монтажных частей | - | по заказу |
осуществляется по документу МП 6585-1-2017 «Инструкция. Государственная система обеспечения единства измерений. Уровнемеры радарные волноводные Autrol модели ALT6100. Методика поверки», утвержденному ФГУП «ВНИИР» 26 июня 2017 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда по ГОСТ 8.477-82 с пределами допускаемой абсолютной погрешности ±1 мм в диапазоне значений соответствующих диапазону измерения поверяемого уровнемера;
- рулетка измерительная металлическая типа Р с грузом класса точности 2 по ГОСТ 7502-98 (регистрационный номер 51171-12), диапазон измерения должен соответствовать диапазону измерения поверяемого уровнемера;
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91), диапазон измерений от 0 °С до 55 °С, цена деления шкалы 0,1 °С, пределы допускаемой абсолютной погрешности ±0,2°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
Техническая документация изготовителя
