| Номер в госреестре | 69917-17 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | КИМ-1000П |
| Изготовитель | Общество с ограниченной ответственностью "Лапик" (ООО "Лапик"), г. Саратов |
| Год регистрации | 2017 |
| Срок свидетельства | 21.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные КИМ-1000П (далее - КИМ) предназначены для измерений размеров и взаимного расположения поверхностей прецизионных деталей, точной технологической оснастки, калибров.
Конструктивно КИМ состоит из механической части и вычислительно-управляющего комплекса (ВУК).
Основой механической части служит стоящая на четырех опорах силовая рама, на которой закреплена измерительная рама со стойками, несущими шесть линейных измерителей -лазерных интерферометров, подвешенных на измерительной раме посредством шарниров. На силовой раме закреплены также шесть приводов, которые обеспечивают поступательное движение тяг, перемещающих рабочий орган, включающий в себя каретку с закрепленным на ней щуповым датчиком ЛАПИК или поворотной головки Renishaw.
С правой стороны силовой рамы установлен излучатель, на котором расположены лазер ЛГН-303 (или лазер SL02/2 компании SIOS MeBtechnik GmbH, Германия) и расщепитель пучка, от которых излучение передается к интерферометрам по линиям оптоволоконной связи.
КИМ обладает шестью степенями свободы рабочего органа (каретки).
Cиcтема управления КИМ размещена в столе.
Управление рабочим органом КИМ осуществляется в следующих режимах.
Режим ручного управления осуществляется от клавиатуры управляющей ЭВМ или с помощью манипулятора (джойстика), расположенного на выносном пульте управления КИМ, при этом обеспечивается последовательное перемещение рабочего органа. Клавиатура ЭВМ позволяет выполнять наиболее часто используемые операции управления КИМ, такие как: включение и выключение приводов, отвод от касания, выравнивание каретки, включение и выключение управления от джойстика, и другие.
Встроенные датчики погоды обеспечивают автоматическую передачу в систему управления текущих параметров погоды: температуры воздуха, давление, влажность для автоматической коррекции размеров машины. Датчики погоды расположены в коробке, закрепленной на силовой раме. Выносной датчик температуры детали обеспечивает автоматическую передачу в систему управления текущей температуры детали для автоматической коррекции измеряемых размеров детали. Датчик температуры детали закрепляется с помощью встроенного магнита к детали или оснастке в любом месте рабочей зоны. Передача температуры в систему управления производится по специальному кабелю.

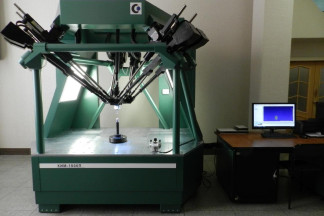

Внешний вид КИМ представлен на рисунке 1.
Пломбировка КИМ от несанкционированного доступа не предусмотрена.
КИМ имеет в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Интерфейс пользователя приспособлен для измерительной задачи, в обычном режиме является предметом метрологического контроля.
Операционная система, имеющая оболочку, доступную пользователю (загрузочные программы, передача команд ОС и т.д.) отсутствует.
ПО и его окружение являются неизменными. Средства для программирования или изменения метрологически значимых функций отсутствуют. Г лавной защитой ПО СИ является USB-ключ-заглушка или программный ключ HASP SL. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Samiso | GearInspector | BladeInspector |
| Номер версии (идентификационный номер) ПО | не ниже 7Х | не ниже 1Х | не ниже 1 Х |
| Цифровой идентификатор ПО | - | ||
Защита программного обеспечения КИМ соответствует уровню «высокий» по Р-50.2.077-2014.
Таблица 2 - Метрологические характеристики средства измерений
| Наименование характеристики | Значение |
| Диапазон перемещений, мм: - по оси Х - по оси Y - по оси Z | от 0 до 1000 от 0 до 850 от 0 до 700 |
| Пределы допускаемой абсолютной погрешности измерительной щуповой головки, MPEp, мкм | ±1,2 |
| Пределы допускаемой абсолютной погрешности объемных измерений MPEE, мкм | ±(1,2+L/250), где L - номинальная длина измеряемого отрезка в мм |
| Разрешающая способность датчика линейных перемещений, мкм | 0,079 |
Таблица 3 - Технические характеристики средства измерений
| Наименование характеристики | Значение |
| Конструкция | двухрамная, шарнирно-стержневая |
| Конфигурация механической части | платформа Стюарта |
| Система отсчета перемещений | лазерно- интерферометрическая |
| Число одновременно и согласованно управляемых координат | 6 |
| Максимальное угловое перемещение щупа вокруг оси, °: - X - Y - Z | 45 45 60 |
| Диапазон рабочих температур, °С | от +12 до +35 |
| Габаритные размеры, мм, не более: длина ширина высота | 3030 2940 2925 |
| Масса, кг, не более | 5000 |
| Нормальная область значений температур, °С | от +18 до +22 |
| Относительная влажность воздуха, %, не более | 80, без конденсата |
| Потребляемая мощность, кВт, не более | 3,0 |
| Напряжение питания переменного тока | 3-х фазная сеть переменного тока 380±19 |
| Частота переменного тока, Гц | 50±0,5 |
| Лазер | гелий-неоновый |
| Длина волны лазерного излучения, нм | 632 |
| Степень опасности генерируемого излучения | 2 класс по ГОСТ Р МЭК 60825-1-2009 |
| Мощность излучения в любой точке измерений, мВт, не более | 1,0 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус КИМ в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная | КИМ-1000П | 1 шт. |
| Комплект сменных измерительных наконечников | ТТМ-75-51.01 | 1 компл. |
| Калибровочная сфера диаметром 31-32 мм, с отклонением от круглости, не более, 0,5 мкм | ТТМ-1-17-01 | 1 шт. |
| В ычислительно-упр авляющий комплекс1) | ТТМ-2-12-03.01 | 1 компл. |
| Руководство по эксплуатации | 3949-003-36867268-02РЭ | 1 экз. |
| Методика поверки | МП 203-70-17 | 1 экз. |
| 1) - поставляется по дополнительному заказу | ||
осуществляется по документу МП 203-70-2017 «Машины координатные измерительные КИМ-1000П. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 октября 2017 г. Основные средства поверки:
- концевые меры длины 4-го разряда по ГОСТ 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
3949-003-36867268-02ТУ Машины координатные измерительные КИМ-1000П. Технические условия
