Номер в госреестре | 69918-17 |
Наименование СИ | Счетчики холодной воды мокроходные |
Обозначение типа СИ | ENBRA-711 |
Изготовитель | ООО "ЭНБРА-РУСС", г.С.-Петербург |
Год регистрации | 2017 |
Срок свидетельства | 21.12.2022 |
МПИ (интервал между поверками) | 6 лет |
Описание типа | скачать |
Методика поверки | скачать |
Счетчики холодной воды мокроходные ENBRA-711 (далее счетчики) предназначены для измерения объёма воды в системах коммунального водоснабжения.
Принцип действия счетчиков воды основан на измерении числа оборотов крыльчатки. Поток воды направляется через фильтр входного патрубка корпуса счетчика в измерительную полость, где вращается крыльчатка, затем поступает в выходной патрубок. Число оборотов крыльчатки пропорционально объему протекшей воды. Крыльчатка с помощью редуктора непосредственно связана со счетным механизмом. Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значению объема протекающей воды в м3. Счетный механизм имеет пять барабанчиков для отображения объема воды в м3 и четыре стрелочных указателя для отображения объема воды в долях кубически метров.
Счетчики являются мокроходными поскольку счетный механизм имеет непосредственный контакт с измеряемой средой. Непосредственная связь крыльчатки со счетным механизмом полностью исключает влияние внешнего магнитного поля на работу счетчика. Корпус счетчика изготовлен из латуни, а крыльчатка и отсчетное устройство из пластмассы.
Счетчики холодной воды мокроходные ENBRA-711 могут быть с импульсным выходом, который обеспечивается герконовым преобразователем.

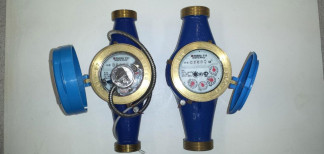

Фотография общего вида и места опломбировки представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение характе | ристики | |
Диаметр условного прохода, (Ду) мм | 20 | 25 | 32 |
Метрологический класс по ГОСТ Р 50193.1-93 | В | ||
Номинальный расход, qn , м3/ч | 2,5 | 3,5 | 6 |
Максимальный расход, qmax , м3/ч | 5 | 7 | 12 |
Переходный расход, qt , м3/ч | 0,2 | 0,28 | 0,48 |
Минимальный расход, q min , м3/ч | 0,05 | 0,07 | 0,12 |
Порог чувствительности, м3/ч, не более | 0,025 | 0,035 | 0,06 |
Пределы допускаемой относительной погрешности измерения объема воды, % - в диапазоне от q t (включительно) до qmax - в диапазоне от q min до qt | ±2 ±5 |
Таблица 2 - Технические характеристики
Наименование характеристики | Значение характе | ристики | |
Диаметр условного прохода, (Ду) мм | 20 | 25 | 32 |
Температура измеряемой среды, °С | от +5 до +4 | 0 | |
Максимальное давление воды, МПа | 1,6 | ||
Потеря давления при qmax , МПа, не более | 0,1 | ||
Емкость счетного механизма, м3 | 99999 | ||
Цена деления младшего разряда, м3 | 0,0001 | ||
Габаритные размеры, мм, не более: - длина - ширина - высота без импульсного выхода - высота с импульсным выходом | 195 94 111 125 | 225 118 122 135 | 230 118 122 140 |
Масса, кг, не более | 1,8 | 2,2 | 2,8 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при темп. 35 °С, % - атмосферное давление, кПа | от +5 до +50 98 от 84 до106,7 | ||
Средний срок службы, лет, не менее | 12 | ||
Время безотказной работы при вероятности 0,97, ч, не менее | 28000 |
наносится на счетчик методом сеткографии и на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Счетчик холодной воды мокроходные | ENBRA 711 | 1 шт. |
Комплект монтажных частей и принадлежностей | 2 шт. | |
Защитный колпачок | 2 шт. | |
Упаковка | 1 шт. | |
Датчик импульсов с соединительным кабелем | 1 шт. (по заказу) | |
Паспорт | 1 экз. |
осуществляется по документу МИ 1592-2015 «ГСИ Счетчики воды. Методика поверки». Основные средства поверки:
- установка для поверки счетчиков воды, диапазон измерения от 0,05 до 12 м3/ч, ПГ ±0,5 %:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу, место нахождения которой указано на рисунке 1.
приведены в эксплуатационной документации.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ГОСТ Р 50193.1-5-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды
МИ 1592-2015 ГСИ Счетчики воды. Методика поверки
ТУ 4213-002-79702202-2016 Счетчики холодной воды мокроходные ENBRA-711. Технические условия
Зарегистрировано поверок | 2446 |
Поверителей | 56 |
Актуальность данных | 06.11.2024 |
