Резервуар стальной горизонтальный цилиндрический РГН-25, 69921-17

Назначение

Резервуар стальной горизонтальный цилиндрический РГН-25 (далее - РГН-25) предназначен для измерения объема нефти и нефтепродуктов.

Описание

РГН-25 представляет собой закрытый горизонтальный цилиндрический сосуд, оснащенный люком и теплоизоляцией.

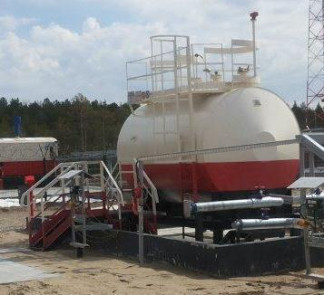

На рисунке 1 представлен общий вид РГН-25.

Рисунок 1 - Общий вид РГН-25

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на информационную табличку резервуара типографским способом.

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.

Основные средства поверки геометрическим методом:

—    Рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98.

—    Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 5 и 10 м по ГОСТ 7502-98.

—    Линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75.

—    Толщиномер ультразвуковой с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ±0,1 мм.

—    Штангенциркуль с диапазонами измерений от 0 до 125; от 0 до 250; от 0 до 400 мм по ГОСТ 166-89.

Основные средства поверки объемным методом:

—    Эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.

—    Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм3 по ГОСТ 8.400-2013.

—    Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002.

—    Термометр с ценой деления шкалы 0,1 °С по ГОСТ 28498-90.

—    Термометр с ценой деления шкалы 0,5 °С по ГОСТ 28498-90.

—    Манометр класса точности 0,4 по ГОСТ 2405-88.

—    Ареометр с ценой деления шкалы 0,5 кг/м3 по ГОСТ 18481-81.

—    Секундомер 3-го класса точности с ценой деления 0,2 с по ТУ 25-1819.0021-90. Допускается применять не указанные в перечне средства поверки, обеспечивающие

определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.

Сведения о методах измерений

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГН-25

ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные стальные цилиндрические. Методика поверки.

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
